Инструкция на оборудование Машина штриховальная JY-520

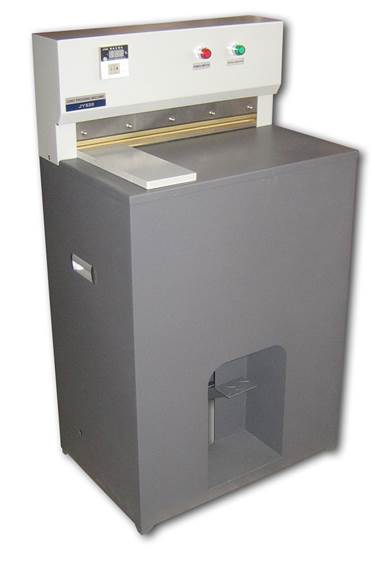

Машина штриховальная JY-520
Руководство пользователя

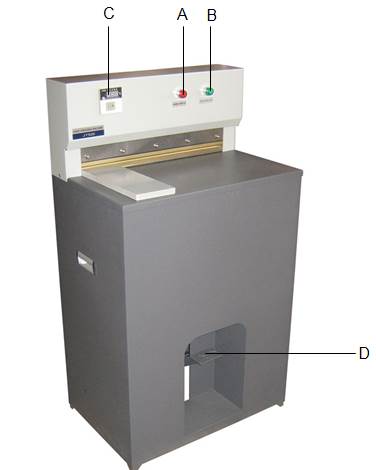

1. Описание машины штриховальной
A – Выключатель питания
B – Выключатель оптической индикации
C –Устройство настройки температуры
D – Педаль
Внимательно прочтите инструкцию перед эксплуатацией машины штриховальной.
Основные технические характеристики машины штриховальной:
|
Мощность нагревателя |
2 х 250 Вт |
|
Максимальная ширина штриховки |
520 мм |
|
Эл. питание |
220В / 50Гц |
|
Масса |
62 кг |
|
Габариты (L×B×H) |
630х450х1150 мм |
2. Общие сведения о машине штриховальной
Машина штриховальная подходит для обжима и штриховки корешка книги после вставки книжного блока в переплетную крышку. Температура контролируется микрочипом, отображается на цифровом дисплее. Механический привод обжима, упрощает эксплуатацию и обеспечивает стабильную работу машины штриховальной. Позиция паза указывается световым лучом.
3. Эксплуатация машины штриховальной
- Нажмите красную кнопку (поз. А), включится нагрев рабочих элементов. Внимание, держите руки на удалении от площади прессования.
- Настройте температуру в соответствии с требованиями (поз. С). Для первого нагрева задайте температуру 80% от желаемой, так как из-за инерции нагревателей машина штриховальная продолжит нагреваться даже после отключения питания. После нескольких циклов нагрева можно будет задавать уже желаемую температуру без опасности перегрева машины штриховальной.
- Настройка давления. Откройте заднюю крышку. Отрегулируйте две тяги прижима.
- Настройка положения паза. Откройте заднюю крышку, ослабьте пластиковые ручки фиксирующие упор. Разместите книгу на рабочем столе. Отрегулируйте положение книги так, чтобы место, в котором необходимо производить штриховку, совпадало со световой линией. Подгоните упор к корешку и зафиксируйте его пластиковыми ручками.
4. Замечания по машине штриховальной
- Перед эксплуатацией машины штриховальной внимательно прочитайте инструкцию.
- Машина штриховальная должна быть установлена на твердую, сухую, ровную, горизонтальную поверхность.
- Работать на станке должны только профессионалы во избежание производственных травм.
- В случае внесения изменений в устройство машины штриховальной клиентом, гарантийное обслуживание прекращается.
