Инструкция на оборудование Машина швейная переплетная Vektor-168 A

Машина швейная переплетная

для скрепления печатной продукции

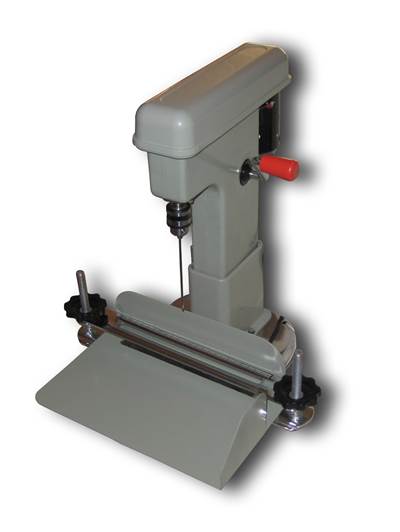

Vektor-168 A

Описание: 00

Руководство по эксплуатации

Машина швейная переплетная будет прекрасным помощником в Вашей работе. Машина швейная переплетная очень удобна и проста в эксплуатации. На российском рынке не имеет аналогов. Для того чтобы Вы быстро освоили работу на машине швейной переплетной, Вам необходимо внимательно прочитать данную инструкцию и последовательно выполнять каждое действие.

Сборка машины швейной переплетной

Описание: 01a

1.            Достаньте из упаковки машина швейная переплетная и установите моток нити на штырь с левой стороны станины. Достаньте зажимное устройство, состоящее из верхней и нижней планок. Снимите верхнюю планку, открутив две металлопластиковые гайки. Достаньте из полиэтиленового пакета отвертку, два винта. И как показано на рисунке прикрепите лоток к нижней планке.

Описание: 01bОписание: 01c



Описание: 02

2. Станина находится в транспортном положении, т.е. рычаг привязан к станине. Развяжите или отрежьте шпагат, придерживая машина швейная переплетная сверху рукой, т.к. сработает возвратный механизм, и сверлильная часть машины швейной переплетной поднимется вверх.

Описание: 03

3. Образец нити установлен на машине швейной переплетной. Если нет, установите нить как показано на рисунке и вытяните ее примерно на 25 см.

Описание: 04

4. Зажимное устройство можно установить на машина швейная переплетная.



Описание: 05

5. Устанавливать бумажный материал (папку) удобнее отдельно от машины швейной переплетной. Прижимая верхнюю планку рукой, зажмите материал с помощью гаек.



6. Установите зажимное устройство с материалом на машина швейная переплетная. Запускайте машина швейная переплетная, включив питание.

Описание: 07

7. Переплет начинайте с левой стороны. Выберите место прокола, и медленно поворачивая рычаг против часовой стрелки, иглой с крючком производите сверление.

При сверлении толстого материала, пройдя иглой с крючком 1,5-2,0 см, необходимо повернуть рычаг обратно, чтобы стружка вышла наверх. Так, повторяя операцию, производите сверление.



Внимание! После того, как игла пройдет через весь материал, не опуская иглу до упора, необходимо 2 или 3 раза повторить сверление, двигая иглу вниз и вверх. После этого нажмите рычаг до упора. Машина швейная переплетная автоматически выключится. При этом раздастся щелчок, и накидной механизм накинет нить на иглу. Внимание! Может раздаться "треск", это срабатывает механизм торможения.

Описание: 08

8. Медленно поворачивая рычаг по часовой стрелке, вытяните иглу с нитью наверх.

Описание: 09

9. Из первого отверстия необходимо достать конец нити наверх.

10. Производите сверление второго отверстия, для чего зажимное устройство двигается справа налево. После сверления второго отверстия достаете нить, и оставляете ее кольцом. Таким образом просверливайте столько отверстий, сколько вам необходимо (обычно 3 или 4).

Описание: 10bОписание: 10a



Описание: 11

11. После окончания сверления последнего отверстия перерезать нить (примерно 20 см).

Описание: 12a

12. Снимите зажимное устройство со машины швейной переплетной. Проденьте концы нити через ниточное кольцо или кольца средних отверстий, натяните и завяжите узлом. Снимите материал с зажимного устройства. Переплет закончен.

Описание: 12cОписание: 12b

Описание: 13

13. При необходимости можно для сверления особо твердых материалов использовать сверло, имеющееся в комплекте. Для этого с помощью ключа снимите иглу и установите сверло. Таким же образом производится замена иглы.

Описание: 14

14. Внимание! При установке иглы необходимо опустить машина швейная переплетная до упора, и установить иглу так, как показано на рисунке, т.е. паз крючка должен находиться на уровне нити или ниже на 1 -2мм.

Обслуживание машины швейной переплетной

1. В процессе работы происходит износ углеродных щеток электродвигателя. Для замены щеток, используя отвертку, снимите пластмассовые крышки и замените щетки.

Описание: 15bОписание: 15a

Описание: 16

2. При износе приводных ремней необходимо их заменить. Для этого снимите крышку, ослабьте гайки, с помощью которых электродвигатель крепится к машине швейной переплетной, и произведите замену ремней.

Рекомендуем использовать специальные нитки, которые можно заказать у продавца. Возможно использование других ниток толщиной от 1,2 мм до 1,6 мм.

Сервис машины швейной переплетной

Машина швейная переплетная не требует специального сервисного обслуживания Мелкие неисправности можно устранить самостоятельно, за исключением поломки электродвигателя и некоторых пластмассовых деталей. При наличии запасных частей, их замена не составляет большого труда. Необходимые запасные части можно заказать, выслав её фотографию.

Описание: S1Описание: S2Описание: S3



Неисправность

Возможные проблемы

Способ устранения

1. Игла не цепляет нить.

Неправильно установлена игла.

Правильно установить иглу.



Накидной механизм не срабатывает или срабатывает раньше, чем отключился двигатель.

Необходимо опустить сверлильную (верхнюю) часть машины швейной переплетной до упора, положить машина швейная переплетная на бок, и с помощью молотка отогнуть толкатель накидного механизма назад (если не срабатывает) или вперёд (если срабатывает рано).См. фото №1.



Ушко накидного механизма находиться ниже уровня станины (проваливается), не удаётся продеть нить.

Положить машина швейная переплетная на бок, ослабить две гайки, затянутые между собой. После этого подтянуть верхнюю гайку, но не до упора. Накидной механизм должен свободно двигаться в стороны, ушко механизма должно быть выше уровня станины. Только после этого затянуть гайки между собой. См. фото №2.

2. Машина швейная переплетная при небольшой нагрузке "пробуксовывает".

Ослаблены приводные ремни.

Необходимо ослабить две гайки, с помощью которых электродвигатель крепиться к машине швейной переплетной, два болта крепления среднего шкива. Натянуть ремни, затянут гайки и болты.



Слабо затянуты гайки ведомого (большого) шкива.

Ослабить две гайки ведомого шкива, затянуть нижнюю гайку до упора и затянуть верхнюю гайку. См. фото №3.

3. Постепенно сбивается настройка иглы (происходит поворот иглы).

Слабо затянуты гайки ведомого (большого) шкива.

Ослабить две гайки ведомого шкива, затянуть нижнюю гайку до упора и затянуть верхнюю гайку. См. фото №3.
