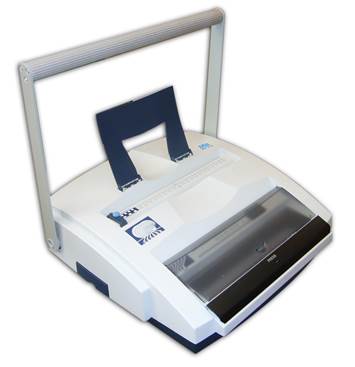

Инструкция на оборудование Ручной брошюровщик WR-200

Ручной брошюровщик

WR-200



Описание: wr-200 frontpage



Руководство пользователя

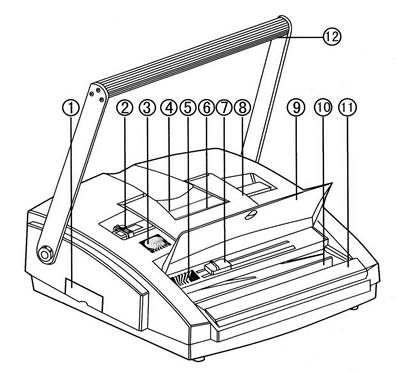

Основные компоненты ручного брошюровщика

Описание: 00



1 Мусорный лоток: сбор отходов.

ВНИМАНИЕ! Регулярно очищайте мусорный лоток. Переполнение лотка может привести к поломке оборудования.

2 Боковой упор: сдвинуть влево для формата А4 или вправо для формата Letter.

3 Шкала металлических пружин: помогает определить размер пружины.

4 Перфорационный паз 3:1 (задний): для пружин с шагом 3:1

5 Шкала подбора пружины: помогает подобрать размер пружины по толщине документа.

6 Перфорационный паз 2:1 (передний): для пружин с шагом 2:1

7 Регулятор: настраивает ручной брошюровщик на размер пружины

8 Держатель бумаги: поддерживает документ во время перфорирования.

9 Крышка: защищает ручной брошюровщик от попадания пыли и т.п.

10 Обжимной слот: закрывает пружину.

11 Зажим: фиксирует пружину.

12 Рычаг: для перфорирования и закрывания пружины.



ВНИМАНИЕ!!! Оборудование разработано для использования в офисе и не рассчитано на производство промышленных (больших) тиражей.

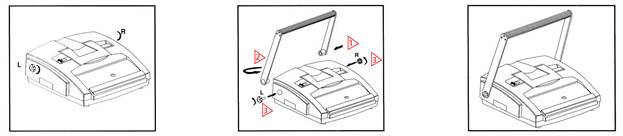

Подготовка к использованию ручного брошюровщика

Описание: Fig 00



Снимите винты слева и справа на станке.



Описание: 1 Описание: 2 Наденьте рычаг на квадратную ось (положение как на рисунке).

Описание: 3 Закрутите правый и

левый винты.

Поднимите держатель бумаги (8).

Оборудование готово к работе.



Перед началом работы проверьте, как проходит перфорирование на ненужной бумаге. За один раз допускается перфорирование не более 20 листов бумаги 80г/м2 (стандартной толщины). Пластик и картон следует перфорировать по одному листу.

В передней части корпуса расположена шкала (5) по которой можно определить толщину документа. С ее помощью можно легко подобрать пружину к вашему документу.

Перед началом работы ручного брошюровщика

Описание: Fig 01

Описание: Fig 02

Рис.1

Плотно сожмите документ и аккуратно прижмите на шкале (5) влево, чтобы точно определить толщину и подобрать размер пружины.



Рис.2

Проверьте размер пружины по шкале пружин (3)

Описание: Fig 03

Ручной брошюровщик имеет 2 системы перфорации: для пружин с шагом 3:1 и 2:1.

Различная маркировка перфорационных пазов облегчает работу оператора.

Рис.3



Перфорирование ручного брошюровщика

Описание: 1  Поднимите держатель бумаги (8).

Описание: 2  Настройте боковой упор (2) в зависимости от формата бумаги.

Описание: 3 Вставьте листы в нужный перфорационный слот.

Описание: 4 Столкните листы до упора (2) влево.

Описание: 5 Нажмите поворотный рычаг (12) вниз двумя руками до упора.

Описание: Fig 04

Рис.4

Установка пружины ручного брошюровщика

Ручной брошюровщик разработан для брошюрирования на металлическую пружину 5~28мм. Размер пружины можно подобрать, ориентируясь по таблице соответствия пружин количеству листов. Внимание: количество листов указано для бумаги 80г/м2



Пружина, мм

5

6

8

10

11

12

14

16

19

22

25

28

Кол-во листов

30

45

85

100

115

135

155

185

215

245

275

320





Описание: Fig 05

Описание: Fig 06

Рис. 5

Описание: 1 Нажмите на зажим 11.

Описание: 2 Установите пружину под зажим.

Рис.6

Описание: 3Наденьте бумагу на "пальцы" пружины.



Описание: Fig 07

Описание: Fig 08

Описание: Fig 09

Рис.7

Описание: 4 Настройте регулятор (7) на размер пружины.

Рис.8

Описание: 5 Возьмите документ вместе с пружиной и вставьте пружину в обжимной слот (10)

Рис.9

Описание: 6 Нажмите поворотный рычаг (12) чтобы закрыть пружину.

Очистка мусорного лотка ручного брошюровщика

Описание: Fig 10                   Описание: Fig 11

Описание: 1 Извлеките мусорный лоток (1) из ручного брошюровщика целиком.

Описание: 2 Очистите лоток полностью.

Описание: 3Вставьте мусорный лоток (1) обратно в ручной брошюровщик.

Внимание! Переполнение мусорного лотка может привести к заклиниванию и повреждению оборудования.



Обслуживание и уход ручного брошюровщика

1. Вы должны регулярно очищать мусорный лоток (1).

2. Пленки и картон следует перфорировать отдельно.

3. Используйте оборудование только для перфорации бумаги, картона и защитных листов.

4. Одновременно можно использовать только один перфорационный паз.

Технические характеристики ручного брошюровщика

Тип управления

Ручной

Перфорация

3:1(32/34 отверстия)

2:1(21/23 отверстия)

Форматы

A4, Letter

Настройка отступа

нет

Пробивная способность

20 листов (80г/м2)

2 листа (0.2мм) ПВХ

Брошюрирование

5 ~ 28 мм (320 листов)

Загрузка бумаги

вертикальная

Упоры для бумаги

Настраиваемые (A4,LTR)

Вес нетто

13,8 кг

Габариты (ДхШхВ)

475 х 440 х 170 (мм)
