Инструкция на оборудование Вырубной пресс Серии ML

Вырубной пресс

Серии ML

Моделей 1300/1400/1500/1600

Описание: ML-1300
Руководство пользователя

Содержание

1.    Основные технические параметры.. 3

2.    Общая конструкция. 4

3.1 Привод (смотрите Рис.1 и Рис.2) 4

3.2 Корпус и подвижная плита (смотрите Рис.1 и Рис.2) 4

3.3 Магнитная муфта. 4

3.4 Устройство обеспечения защиты.. 6

3.    Установка. 6

4.    Эксплуатация вырубного пресса. 7

5.1 Пульты управления. 7

5.2 Работа и электронное управление (смотрите электрическую схему) 7

5.3 Работа в режиме холостого хода. 8

5.4 Ручная проверка работоспособности. 8

5.5 Установка штанц-формы.. 8

5.    Регулировка. 9

6.1 Регулировка зазора между плитами (давления) 9

6.2 Регулировка муфты.. 10

6.    Система смазки (смотрите Рис.6) 11

7.    Техническое обслуживание. 11

8.    Устройство фундамента. 12

9.    Общие неисправности и их устранение. 13

10.     Схема электрическая принципиальная. 15


Общие сведения о вырубном прессе



Вырубной пресс ML1040 принадлежит к серии ML – вырубной прессм, конструкция которых практически одинаковая за исключением размера стола.

Эта вырубной пресс была специально разработана для вырубных работ по различным видам картона, кож, пластика и т.д. Главным образом вырубной пресс используют для операций вырубки и биговки картонных изделий, а также для создания неглубоких объемных выпуклостей (холодное конгревное тиснение)

Серия машин ML1300 имеет стол большого размера, высокое рабочее давление, стабильна и легка в эксплуатации, быстрый и чувствительный тормоз.

Допускается эксплуатация вырубного пресса не более 8 часов в сутки.





1.     Основные технические параметры вырубного пресса



Описание

1300

1400

1500

1600

1

Внутренний размер заключной рамки, мм×мм

1300x920

1400х1000

1500х1080

1600х1250

2

Скорость работы (без паузы), листов/мин

18±2

17±2

17±2

16±2

3

Максимальная длина ножей, м

38

38

40

42

7

Диапазон регулировки паузы, сек

0…9,99

8

Двигатель, кВт

5,5

7,5

7,5

11




2.     Общая конструкция вырубного пресса



3.1 Привод (смотрите Рис.1 и Рис.2)

Вырубной пресс приводится в движение с помощью двигателя (32). Двигатель приводит в движение маховик (38), который может набирать и сохранять большую кинетическую энергию, благодаря чему происходит экономия энергии движения. Передача вращения осуществляется ременной передачей (42). В процессе работы под действием электромагнитной муфты фрикционный диск (39) начинает вращаться от маховика и приводит в движение ведущий вал (50). Затем приводится в движение большое колесо (46). Эксцентрично расположенная на большой шестерне (46) ось соединительной тягой (шатуном) (55) приводит в возвратно-поступательное движение подвижную плиту (8). Защитой от интенсивного износа поверхности оси является втулка задняя (44).



3.2 Корпус и подвижная плита (смотрите Рис.1 и Рис.2)

Корпус вырубного пресса (1) является её основной опорой. При открытии плит рабочая поверхность наклонена под углом 15° к горизонту. Дуговая опора (7) подвижной плиты, серьга (3), соединенная с подвижной плитой и опирающаяся на подшипник (37) – вместе эти элементы позволяют столу совершать поворот подвижной плиты по необходимой траектории.

При закрытии стола направляющий блок (6) касается направляющей (5) по горизонтали и поддерживает подвижную плиту. Рабочие плоскости при этом параллельны. Верхний и нижний «сухари» (34) охватывают направляющую, а серьга позволяет столу перемещаться в горизонтальном направлении, находясь в вертикальном положении. Таким образом, последние сантиметры рабочего хода подвижная плита проходит в состоянии, при котором она параллельна неподвижной плите, что позволяет производить более качественный рез (в особенности избегать «смазывания» уголков).



3.3 Магнитная муфта

С правой стороны станины находится опорная рама маховика. Магнитный сердечник и обмотка электромагнитной муфты расположены на маховике и вращаются вместе с ним. Электромагнит преодолевает сопротивление пружины и притягивает фрикционный диск к муфте. Фрикционный диск приводится в движение и вращает ведущий вал. При отключении электромагнита разжимная пружина прижимает фрикционный диск к тормозному диску, после этого вырубной пресс останавливается.



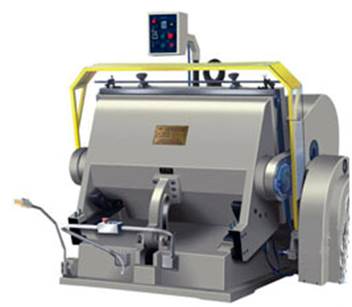

Описание: рис1

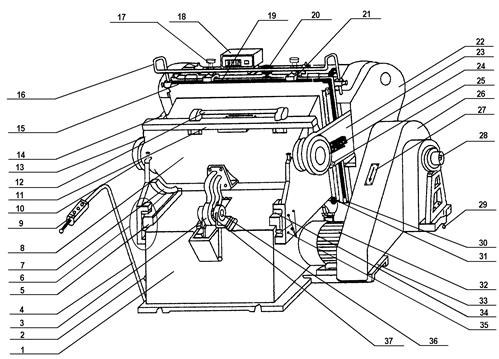

Рис. 1 Общая конструкция вырубного пресса



1. Корпус вырубного пресса. 2. Переключатель защитного рычага. 3. Направляющая подвижной плиты («серьга»). 4. Ручка с пультом. 5. Направляющая. 6. Направляющий блок (подробнее см. рис. 6а, стр.9). 7. Дуговая опора. 8. Подвижная плита. 9. Пульт рабочего цикла. 10. Бамперный блок. 11. Поперечина. 12. Ручка холостого хода. 13. Эксцентриковая втулка. 14. Левая соединительная тяга. 15. Нажимная защитная планка. 16. Защитная рама. 17. Ручка фиксации заключной рамки. 18. Пульт управления. 19. Заключная рамка (опционально – заключное устройство). 20. Рым-болт. 21. Фиксатор заключной рамки. 22. Кожух шестерни. 23. Правая соединительная тяга. 24. Фиксатор. 25. Регулировочный винт. 26. Кожух маховика. 27. Указатель направления. 28. Ведущий вал (с квадратом для вращения ручкой). 29. Опорный винт. 30. Упор для рамы. 31. Ролик для установки заключной рамы. 32. Двигатель. 33. Платформа двигателя. 34. Верхний и нижний «сухари». 35. Фиксирующие винты. 36. Эксцентриковый вал. 37. Подшипники.





Описание: 1_256

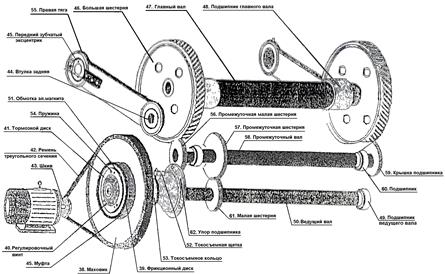

Рис. 2. Привод (вид сзади)



3.4 Устройство обеспечения защиты

1) Защитная рама

Защитная рама (16), установленная над корпусом вырубного пресса, позволяет незамедлительно останавливать подвижный стол с помощью включения концевых выключателей защиты SQ2 и SQ3.

2) Нажимная защитная планка

Нажимная защитная планка (14) установлена у верхней кромки подвижной плиты; нажмите на неё, это приведёт к активизации специальных элементов SQ4 и SQ5, в результате чего произойдёт немедленная остановка подвижной плиты.

3) Защитный рычаг

Ручка с пультом (4) расположена с левой стороны подвижной плиты; нажмите её вниз (переключатель SQ6 (2), расположенный снизу ручки, активизируется) – подвижная плита сразу остановится.



3.     Установка вырубного пресса



Первоначально вырубной пресс упакован в коробку. При транспортировке и распаковке старайтесь избегать ударов и рывков, чтобы избежать проблем с последующей работой вырубного пресса. Если необходимо переместить вырубной пресс, то переносите её, используя специальный рым-болт (20) на корпусе вырубного пресса. Перемешайте вырубной пресс только в горизонтальном положении.

Вырубной пресс должна устанавливаться на твёрдую и ровную горизонтальную поверхность.

Данная вырубной пресс работает от трёхфазной сети переменного тока, в связи с этим рядом с машиной должен располагаться рубильник и предохранитель для её остановки и проведения технического обслуживания.

Установите в крепёжные отверстия специальные болты, а опорный болт (29) на кронштейне маховика аккуратно затяните, не туго, чтобы избежать смещения вала. Избегайте поднятия или провисания кронштейна маховика для предотвращения изгиба и поломки ведущего вала.

Вырубной пресс следует заземлить, сопротивление заземления – менее 10 Ом.

После установки сначала проверьте затяжку всех винтов и залейте достаточно масла в масляную систему. Только после этого можете произвести контрольный запуск вырубного пресса.

Подключите вырубной пресс к трёхфазной сети, проверьте направление вращения двигателя на соответствие его работы указателю направления (27), в противном случае, следует изменить подключение фаз.

Дайте машине поработать без нагрузки в течение нескольких минут, убедитесь, что вырубной пресс работает правильно и не издаёт посторонних шумов. Проверьте все устройства защиты на предмет их чувствительности и надёжной работы.



4.     Эксплуатация вырубного пресса

5.1 Пульты управления

                                                                         Описание: PultControl2

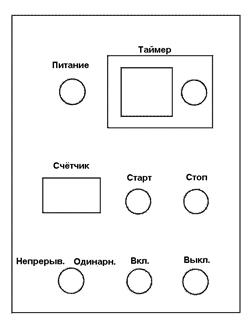

Рис.3 Пульт управления машиной                 Рис.4 Пульт рабочего цикла





Таймер служит для выставления времени задержки при работе в цикле – время, на которое вырубной пресс останавливается в открытом состоянии. Счётчик фиксирует количество отработанных циклов.

Пульт рабочего цикла для управления рабочими операциями.

5.2 Работа и электронное управление (смотрите электрическую схему)

При подаче электропитания загорается красная индикаторная лампочка (HL1), это означает, что вырубной пресс готова к работе.

Нажмите “Старт” (SB3 или SB4), включается и замыкается пускатель двигателя (КМ1), запускается двигатель, вращается маховик, загорается зелёная индикаторная лампочка (HL2), которая показывает, что двигатель начал работать.

Если двигатель работает, нажмите “Пуск” (SB5 или SB6), включается и замыкается реле управления (КА) и пускатель муфты (КМ2). Загорается жёлтая индикаторная лампочка (HL3), которая показывает включение электромагнитной муфты; происходит движение подвижной плиты. Любое действие концевых выключателей защиты (SQ2-SQ6) приводит к разрыву цепи пускателя муфты (КМ2), что вызовет останов подвижной плиты в любом ее положении.

Нажмите “Стоп” (SB1 или SB2), двигатель остановится.

При открытии и закрытии плиты активизируется концевик счетчика (SQ8), что вызывает увеличение показаний счётчика. Выключите переключатель счётчика (SA3), чтобы заблокировать его. Нажмите на кнопку на счётчике, чтобы сбросить его в ноль.

5.3 Работа в режиме холостого хода

Ручка холостого хода (ручка сброса давления) (12) проходит поперёк эксцентриковой втулки (13) с обеих сторон подвижного стола и соединена с поперечиной холостого хода (11); потяните за ручку холостого хода, чтобы увеличить расстояние между плитами. Во время работы, при обнаружении неправильного положения бумаги, потяните за ручку холостого хода, чтобы избежать рабочего удара плиты и лишнего расхода бумаги. На холостом ходу счетчик не работает.

5.4 Ручная проверка работоспособности

При заклинивании плиты или при необходимости регулировки зазоров между плитами можете поворачивать ручку для перемещения подвижной плиты.

При одевании на квадратное окончание ведущего вала специальной ручки срабатывает концевой выключатель (SQ1). Это приводит к блокированию включения пускателя двигателя (КМ1) и к включению пускателя электромагнита муфты (КМ2). Муфта переходит в рабочее положение и можно произвести движение подвижной плиты вручную при помощи ручки.

Внимание! До начала тестирования маховик должен быть полностью остановлен. Не насаживайте ручку на квадрат вала до полной остановки маховика во избежание случайного повреждения вследствие инерции маховика.

Любая проверка работоспособности должна выполняться после включения электромагнитной муфты, в противном случае, вырубной пресс будет оставаться в режиме торможения. После проверки вытащите ручку, в противном случае электромагнитная муфта будет во включенном положении, а пускатель двигателя (КМ1) заблокирован.

5.5 Установка штанц-формы
