Инструкция на оборудование Дисковой ротационный резак BW-500/600

ДИСКОВЫЙ РОТАЦИОННЫЙ РЕЗАК
BW-500/600

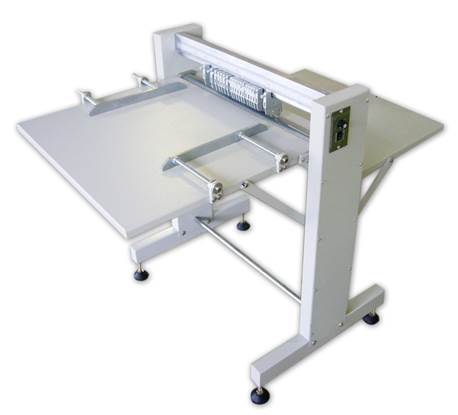

Описание: frontpage.jpg



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ. 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.. 2

ОСНОВНЫЕ ЧАСТИ.. 3

ПОРЯДОК НАСТРОЙКИ И РАБОТЫ.. 3

МЕРЫ БЕЗОПАСНОСТИ.. 4

ОБСЛУЖИВАНИЕ И УХОД.. 4



ОБЩИЕ СВЕДЕНИЯ О ДИСКОВОМ РОТАЦИОННОМ РЕЗАКЕ

Многофункциональный дисковый ротационный резак использует технологию бигования при помощи специальных рилевочных роликов, гарантирующую отсутствие вытягивания или разрыва бумаги, не повреждает волокна и сохраняет в неприкосновенности печатные изображения.

Машина может осуществлять операции бигования, насечки, перфорирования и резки в зависимости от установленных аксессуаров. Есть возможность производить многолинейную биговку за один проход, что очень удобно для производства обложек с клапанами. Идеально подходит для изготовления обложек, брошюр, пригласительных билетов, поздравительных открыток, стикеров и т.д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИСКОВОГО РОТАЦИОННОГО РЕЗАКА

Модель

BW-500

BW-600

Максимальный размер листа, мм

500

600

Минимальная ширина реза, мм

6

6

Подача листов

Ручная

Питание

220В/50Гц

Мощность, Вт

120

120

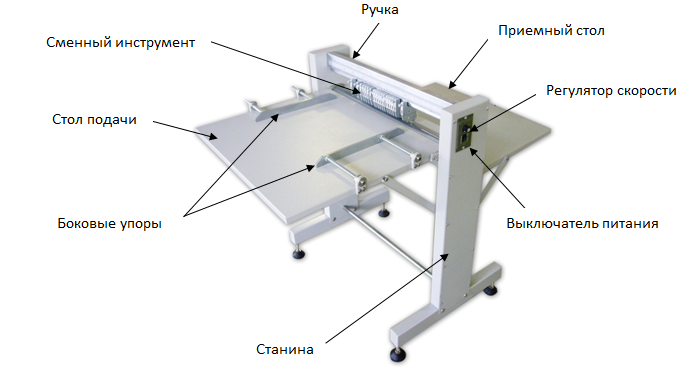

ОСНОВНЫЕ ЧАСТИ ДИСКОВОГО РОТАЦИОННОГО РЕЗАКА

ПОРЯДОК НАСТРОЙКИ И РАБОТЫ ДИСКОВОГО РОТАЦИОННОГО РЕЗАКА

1.     Установите машину на ровную поверхность и выровняйте ее в горизонтальной плоскости при помощи регулировочных опор.

2.     Подключите машину к заземленному источнику питания 220В/50Гц.

3.     Установите положение боковых упоров в соответствии с форматом листа.

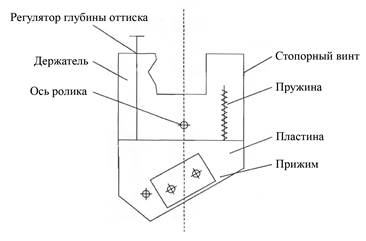

Описание: 1.jpg

4.     Ориентируясь по нанесенной шкале, отрегулируйте должным образом положение подающих, режущих, перфорирующих и биговочных роликов.

5.     Вращая регулировочные винты, отрегулируйте глубину оттиска или реза для каждого ролика. Следите за тем, чтобы ролики не прикасались к поверхности металлического вала.

6.     Вращая вал при помощи насечной ручки, сделайте пробный образец и, в случае необходимости, произведите дальнейшие регулировки до получения удовлетворительного результата.

7.     Произведя все необходимые настройки, включите питание, установите необходимую скорость работы и начинайте подавать листы один за одним.

8.     По окончании работы выключите питание.

МЕРЫ БЕЗОПАСНОСТИ ДИСКОВОГО РОТАЦИОННОГО РЕЗАКА

       1.     Включайте устройство только в электрическую сеть с указанными параметрами.

       2.     Не устанавливайте устройство в следующих местах:

a.   вблизи горючих и легковоспламеняющихся материалов,

b.  рядом с источниками тепла,

c.   в помещениях с высокой влажностью,

d.  на открытом солнце,

e.   в пыльных помещениях,

f.    на наклонной поверхности.

       3.     Не кладите посторонние предметы на устройство.

       4.     При перемещении устройства, отключайте его от электрической сети.

       5.     Не разбирайте самостоятельно устройство.

       6.     Не проливайте в устройство жидкость.

       7.     Не тяните и не перегибайте кабель питания, следите за его целостностью.

       8.     При работе с устройством  следите за тем, чтобы в него не попали свисающие части одежды или длинные волосы.

       9.     Отключайте устройство от сети при чистке.

  10.     Используйте машину только по назначению.

  11.     Немедленно отключите устройство от сети при возникновении запаха или появлении дыма.

  12.     Оберегайте устройство от попадания внутрь него посторонних предметов.

ОБСЛУЖИВАНИЕ И УХОД ДИСКОВОГО РОТАЦИОННОГО РЕЗАКА

       1.     Содержите машину в чистоте, регулярно удаляйте с неe пыль и грязь.

       2.     Производите смазку движущихся частей резака не реже двух раз в месяц.

       3.     Следите за состоянием приводных ремней, при обнаружении трещин и признаков повышенного износа  - замените.
