Инструкция на оборудование Брошюровщик Peach Star Binder 21

БРОШЮРОВЩИК

Peach Star Binder 21



Руководство по эксплуатации



Описание: pic1

Правила техники безопасности брошюровщика



    Данное устройство разработано для пробивания отверстий в листах бумаги и пластика и последующего скрепления этих материалов с помощью пластиковых пружин. Устройство должно применяться исключительно для этой цели и в соответствии с данной инструкцией по эксплуатации.

    Прежде чем производить пробивку отверстий в документе, всегда производите пробные операции на бумажном браке.

    Регулярно опорожняйте контейнер для отходов.

    Во избежание преждевременной поломки оборудования не рекомендуется перфорировать более 8 листов за один раз.



Основные элементы брошюровщика



А  Рычаг для пробивания отверстий и брошюровки

В  Боковой упор задает формат бумаги при пробивании отверстий

С  Перфорационный паз

D  Брошюровальный механизм для раскрывания и закрывания пластиковых пружин

Е  Измерительное устройство для определения размера пластиковых пружин

F  Контейнер для отходов

G Слот для пробивки круглых отверстий



D
A



GFECBОписание: pic1       Описание: pic1b

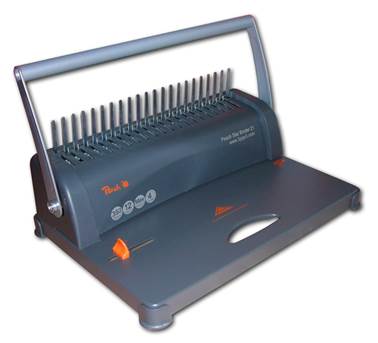

Рис.1





Спецификация брошюровщика



Метод перфорации

ручной

Количество пуансонов

21

Количество круглых отверстий

3 или 4

Формат бумаги

До А4

Максимальна пробивная способность

максимум 12 листов (80г/м2)

Рекомендуемая пробивная способность

8 листов (80г/м2)

Брошюрование

максимум 350 листов

Вес

3,7 кг

Габариты

390 x 260 x 160 мм





Порядок работы брошюровщика

1. Подготовка устройства к работе

   Установите устройство на ровную устойчивую поверхность.

Описание: pic2

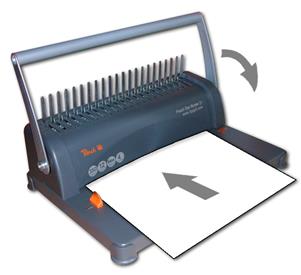

Рис.2

2. Подготовка к перфорированию и брошюрованию (Рис.2)

   Установите формат используемой бумаги с помощью бокового упора В.

3. Перфорирование

   Прежде чем пробивать отверстия в документе, проверьте качество пробивки на бумажном браке.

   Сформируйте стопку бумаги на плоской поверхности и вставьте ее в перфорационный паз С, выровняв страницы по левой стороне.

   Для перфорирования, нажмите на рычаг А.

   Извлеките перфорированные листы.



Описание: pic3

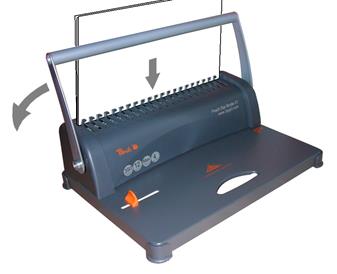

Рис.3

4. Брошюрование (Рис.3)

   При помощи измерителя Е определите размер пластиковой пружины.

   Поместите пластиковую пружину в брошюровальный механизм D, так чтобы ее раскрывающаяся сторона была обращена вверх.

   Нажмите на рычаг А в обратном направлении, чтобы гребенка раскрылась в достаточной мере и бумага без помех легла на нее.

   Положите пачку бумаги с пробитыми отверстиями на открытую гребенку. Начните с передней стороны обложки. Для того чтобы закрыть гребенку, верните рычаг А в исходное положение.

Описание: pic4

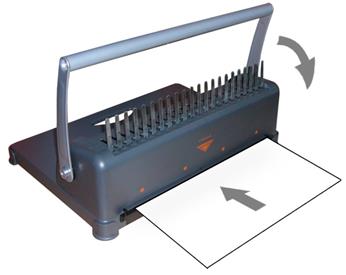

Рис. 4

   Извлеките сброшюрованный документ.

5 Пробивка круглых отверстий (Рис.4)

   Сформируйте стопку бумаги на плоской поверхности и вставьте ее в перфорационный паз G.

   Для того чтобы произвести операцию пробивки отверстий, нажмите на рычаг А.

   Извлеките перфорированные листы.

6. Опустошите контейнер для отходов

  Контейнер для отходов F расположен в нижней части устройства. Извлеките контейнер из брошюровщика, очистите контейнер и вставьте его на место.
