Картонорезательная машина FC-1200



 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ОПИСАНИЕ КАРТОНОНАРЕЗАТЕЛЬНОЙ МАШИНЫ

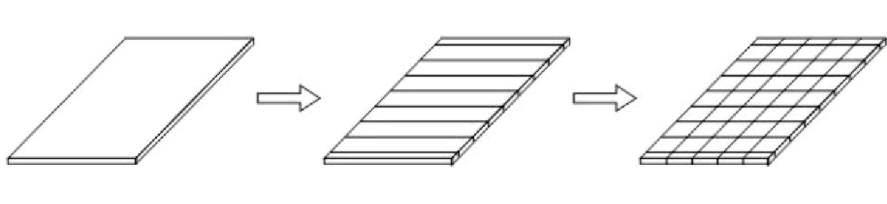

Картонорезательная машина FC-1200 предназначена для продольной и поперечной резки картона. Применяется для изготовления заготовок для твердого переплета, различного рода коробок и т.п. Продольная и поперечная резка осуществляется за один проход.

ХАРАКТЕРИСТИКИ КАРТОНОНАРЕЗАТЕЛЬНОЙ МАШИНЫ

ПУЛЬТ УПРАВЛЕНИЯ КАРТОНОНАРЕЗАТЕЛЬНОЙ МАШИНЫ

После включения питания на сенсорном пульте управления появится стартовый экран. Нажмите в любом месте экрана для загрузки основного рабочего экрана.

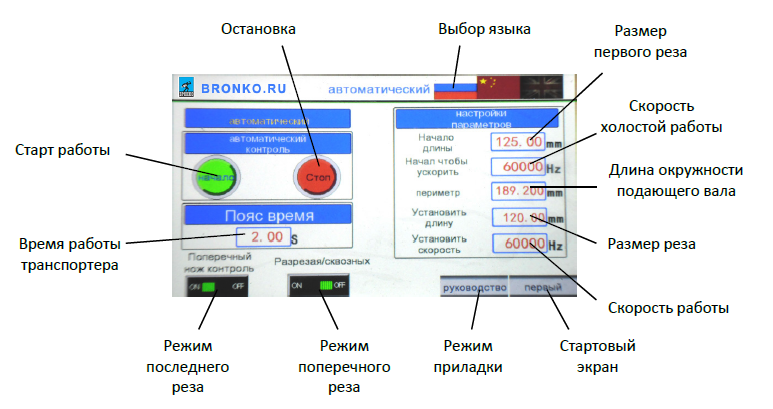

До начала работы установите все требуемые параметры. Размер первого реза – размер подачи от срабатывания датчика листа до первого реза. Должен быть больше, чем расстояние от датчика до ножа. Скорость холостой работы – скорость вращения валов без листа. Длина окружности подающего вала – коэффициент пересчета оборотов подающего вала в длину подачи. Данная величина влияет на точность размера подачи. Размер реза – требуемый размер изделий. Скорость работы – скорость вращения валов с листом. Режим последнего реза – если функция включена, то после выхода листа с датчика листа будет произведен еще один рез. В некоторых случаях это позволит более экономно расходовать бумагу. Режим поперечного реза – если функция включена, то будет производиться как продольная, так и поперечная резка. Если требуется только продольная резка – отключите эту функцию. Время работы транспортера – время работы выводного транспортера после выполнения последнего реза. Старт работы – включает станок в автоматическом режиме. Остановка – отключает автоматический режим работы.

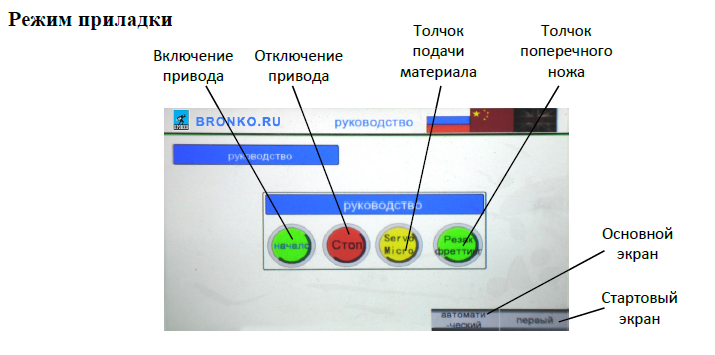

Режим приладки используется для обслуживания и настройки станка. Для резки вручную необходимо включить привод ножа кнопкой «Включение привода», затем нажать и удерживать кнопку «Толчок поперечного ножа». После настройки нажмите кнопку «Отключение привода». Для подачи материала нажмите и удерживайте кнопку «Толчок подачи материала».

ПОРЯДОК РАБОТЫ КАРТОНОНАРЕЗАТЕЛЬНОЙ МАШИНЫ

Включите питание. Дождитесь загрузки панели управления. Задайте требуемые параметры реза. Нажмите кнопку «Старт работы». Валы будут вращаться со скоростью холостой работы, пока не сработает датчик наличия листа. Оператор подает листы вручную по одному. После захвата листа подающими валами лист проводится между продольными ножами, а затем подается под поперечный нож. После срабатывания датчика наличия листа валы начинают вращаться с рабочей скоростью. Перед каждым поперечным резом подающие валы останавливаются, что обеспечивает перпендикулярность реза.

Перед первым резом будет открыта шторка, закрывающая транспортер удаления облоя. Облой первого реза упадет на удаляющий транспортер. После чего шторка закроется, и все следующие изделия попадут на транспортер для изделий. Остатки после последнего реза останутся на платформе поперечного ножа. При подаче следующего листа они будут вытолкнуты листом и упадут на транспортер для удаления облоя. После завершения работы нажмите кнопку «Остановка» и отключите питание.

ЦЕНТРАЛИЗОВАННАЯ СМАЗОЧНАЯ СИСТЕМА КАРТОНОНАРЕЗАТЕЛЬНОЙ МАШИНЫ

Все основные элементы станка смазываются централизованной автоматической смазочной системой.

Для изменения интервала смазки нажмите и удерживайте кнопку SET в течение 5 секунд. Цифры на табло лубрикатора начнут мигать. С помощью кнопок ▲ и ▼ задайте требуемый интервал.

Для принудительной смазки нажмите кнопку SET однократно. Лубрикатор произведет цикл смазки и начнется новый отсчет интервала.

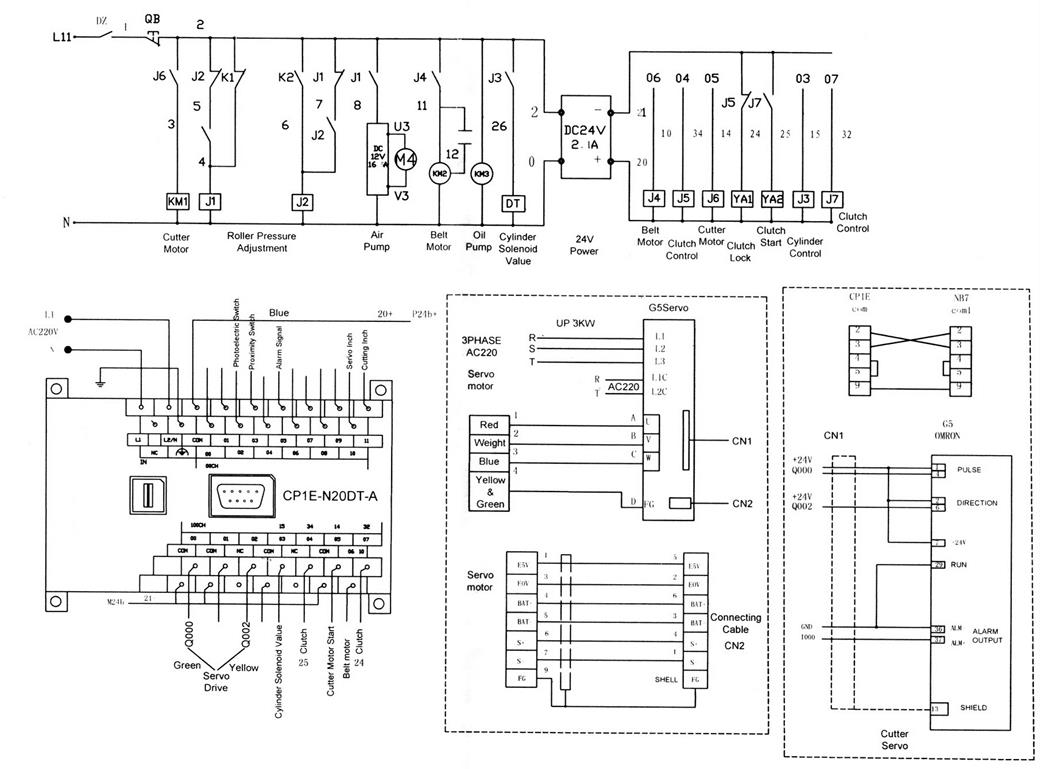

ЭЛЕКТРОСХЕМА КАРТОНОНАРЕЗАТЕЛЬНОЙ МАШИНЫ
