Инструкция на оборудование Водно-клеевой ламинатор KFJ-1020, 1200

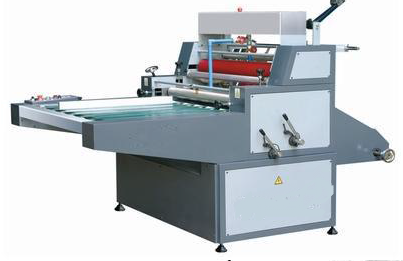

ВОДНО-КЛЕЕВОЙ ЛАМИНАТОР

KFJ-1020, 1200

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

1. ВВЕДЕНИЕ

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3. ОСНОВНЫЕ ЧАСТИ

4. УСТАНОВКА И ИСПОЛЬЗОВАНИЕ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

5. ПОРЯДОК РАБОТЫ ПРИ ВКЛЕЙКЕ ОКОШЕК

6. ПОРЯДОК РАБОТЫ ПРИ ЛАМИНИРОВАНИИ

7. ОБСЛУЖИВАНИЕ И УХОД

8. МЕТОДИКА УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ

9. ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ВВЕДЕНИЕ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

На данный момент водно-клеевые ламинаторы KFJ -1020, 1200 являются наиболее совершенным водно-клеевым ламинатором для обычной ламинации и вклейки окошек, использующим водно-растворимый клей, который не имеет запаха, не ядовит и не загрязняет окружающую среду. Они могут применяться для обработки высококачественных печатных материалов, таких как: фотографии, календари, подарочные упаковки и пр. Водно-клеевой ламинатор оснащен частотным инвертером, системой автоматической обрезки, системой автоматической остановки при отсутствии бумаги, системой автоматического управления клеем, системой быстрой перемотки; обладает высокой скоростью и экономичностью.

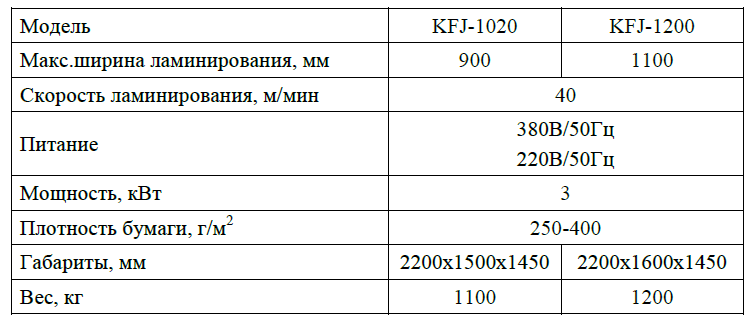

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

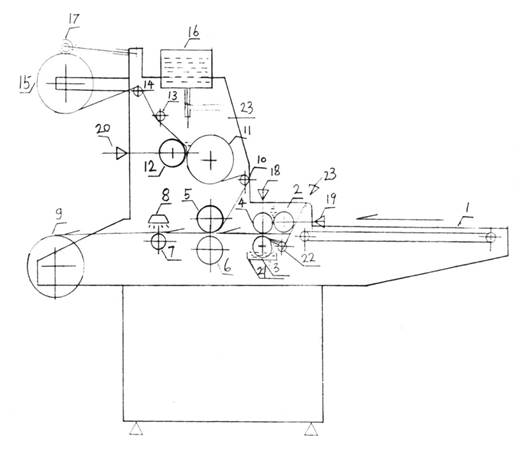

3. ОСНОВНЫЕ ЧАСТИ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

1. Ремень транспортера

2. Клеевой вал для вклейки

окошек

3. Основной вал для вклейки

окошек

4. Резиновый вал для вклейки

окошек

5. Ламинирующий вал

6. Резиновый вал

7. Задний вал

8. ТЭН

9. Выводной вал

10. Направляющий вал

11. Клеевой вал

12. Вал регулировки толщины

клеевого слоя

13. Направляющий вал

14. Направляющий вал

15. Пленка

16. Клеевая ванна

17. Резак

18. Рукоятка

19. Рукоятка

20. Рукоятка

21. Клеевая ванна для вклейки

окошек

22. Ракель

23. Рукоятка ракеля

4. УСТАНОВКА И ИСПОЛЬЗОВАНИЕ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

4.1. Перед установкой внимательно проверьте состояние и комплектность водно-клеевого ламинатора.

4.2. Установите машину на ровную, твердую поверхность и при помощи регулировочных винтов выровняйте ее в горизонтальной плоскости.

4.3. Подсоедините машину к заземленному источнику питания.

4.4. Установите пленку, согласно следующей схеме:

4.4.1. Вставьте втулки с двух сторон рулона с пленкой.

4.4.2. В соответствии с шириной пленки установите стопорное кольцо с левой стороны оси, затем зафиксируйте позиционную муфту и вставьте фрикционное кольцо. Установите рулон на ось.

4.4.3. Вставьте второе фрикционное кольцо с прокладкой и установите на место регулировочное кольцо (регулировочный винт должен упираться в кольцо). Затяните винт с необходимым усилием. Чем больше затянут винт, тем больше натяжение пленки.

4.4.4. Установите ось с пленкой на держатель.

4.5. Использование дискового ножа.

4.5.1. В машине используется дисковый нож, установленный в держателе, закрепленном на оси при помощи штифтов. С двух

сторон держатель фиксируется при помощи стопорных колец.

4.5.2. Установите дисковый нож в требуемое положение, опустите держатель так, чтобы нож соприкасался с пленкой, и затем закрутите стопорные кольца. [www.bronko.ru®]

4.5.3. Если обрезать пленку не нужно, просто поднимите держатель, и он зафиксируется в этом положении.

4.6. Протяжка пленки.

4.6.1. В машине имеется 4 выводных вала и 4 тележки.

4.6.2. Установите выводной вал на тележку и задвиньте его в гнездо таким образом, чтобы шестерня вала вступила в зацепление с ведущей шестерней привода.

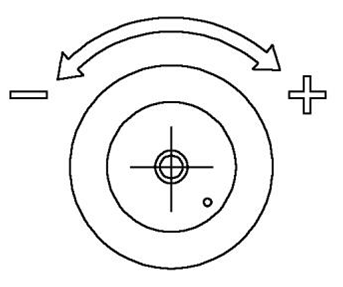

4.6.3. Обеспечьте наматывание заламинированной продукции на приемный вал и отрегулируйте натяжения при помощи маховичка с левой стороны водно-клеевого ламинатора.

4.6.4. После того, как рулон полностью намотается, отрежьте заламинированный материал, выньте рулон и установите на его место новый.

5. ПОРЯДОК РАБОТЫ ПРИ ВКЛЕЙКЕ ОКОШЕК ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

5.1. Протяните пленку через валы согласно схеме и закрепите на выводном валу.

5.2. Сведите вместе ламинирующий и резиновый валы.

5.3. Положите бумагу на транспортер, запустите его и установите невысокую скорость подачи.

5.4. Отрегулируйте положение пленки и бумаги, учитывая, что пленка должна выступать за пределы листа примерно на 3 мм с каждой стороны.

5.5. Налейте воду в резервуар 21и поднимите его вверх так, чтобы основной вал 3 соприкасался с поверхностью воды.

5.6. При помощи рукоятки 23 прижмите ракель к валу (при использовании плотной бумаги выполнять п.5.6, 5.7 не нужно).

5.7. Отрегулируйте зазор между основным 3 и резиновым 4 валами в соответствии с толщиной бумаги. Вал 2, при этом, должен соприкасаться с резиновым валом 4.

5.8. Откройте клапан клеевого резервуара 16, чтобы клей стекал между валами 2 и 4 и при помощи рукоятки 19 отрегулируйте толщину клеевого слоя в зависимости от скорости ламинирования, вязкости клея и других параметров ламинирования.

5.9. Включите ТЭН (при необходимости).

5.10. Сделайте пробное ламинирование.

5.11. Во избежание засыхания клея не делайте длительных перерывов в работе. Во время паузы отрежьте пленку, установите минимальную скорость работы, но не перекрывайте подачу клея.

5.12. В случае необходимости, отрегулируйте натяжение пленки при помощи настройки направляющих валов 10 и 14.

5.13. По окончании работы, отрежьте пленку, закройте клапан клеевого резервуара 16, опустите ванночку 21 и очистите валы и ракель от остатков клея при помощи воды или чистого спирта.

5.14. Разведите ламинирующие валы, остановите машину и отключите питание.

6. ПОРЯДОК РАБОТЫ ПРИ ЛАМИНИРОВАНИИ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

6.1. Протяните пленку через валы согласно схеме и закрепите на выводном валу.

6.2. Положите бумагу на транспортер, запустите его и установите невысокую скорость подачи.

6.3. Отрегулируйте положение пленки и бумаги, учитывая, что пленка должна не доходить до края листа как минимум 3 мм с каждой стороны.

6.4. Сведите вместе валы 11 и 12, откройте клапан клеевого резервуара 16, чтобы клей стекал между ними.

6.5. При помощи рукоятки 20 отрегулируйте толщину клеевого слоя в зависимости от скорости ламинирования, вязкости клея и других параметров ламинирования.

6.6. Подавайте листы внахлест, чтобы избежать прилипания пленки к валам.

6.7. Включите ТЭН (при необходимости).

6.8. Сделайте пробное ламинирование.

6.9. Во избежание засыхания клея не делайте длительных перерывов в работе. Во время паузы отрежьте пленку, установите минимальную скорость работы, но не перекрывайте подачу клея.

6.10. В случае необходимости, отрегулируйте натяжение пленки при помощи настройки направляющих валов 10 и 14.

6.11. По окончании работы, отрежьте пленку, закройте клапан клеевого резервуара 16 и промойте водой валы, пустив машину на медленной скорости. После этого, ослабьте вал регулировки толщины клеевого слоя и очистите поверхность валов от остатков клея при помощи воды или чистого спирта

6.12. Разведите ламинирующие валы, остановите машину и отключите питание

7. ОБСЛУЖИВАНИЕ И УХОД ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

7.1. После завершения работы необходимо очистить все валы. Клеевой резервуар и подающая трубка очищаются при помощи воды.

7.2. Если клей на поверхности валов засох, то его необходимо очищать при помощи спирта. Не используйте для чистки валов острые предметы, так как это может привести к их повреждению.

7.3. В нерабочем состоянии клеевые валы должны быть разведены во избежание их деформации.

7.4. Регулярно смазывайте индустриальным маслом №20 муфту выводных валов.

7.5. Оберегайте машину от воздействия влаги. Накрывайте ее пластиковым чехлом на время остановки.

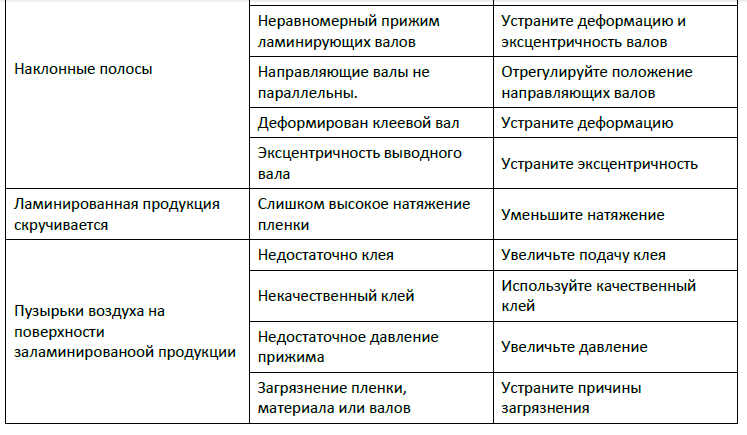

8. МЕТОДИКА УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ВОДНО-КЛЕЕВОГО ЛАМИНАТОРА

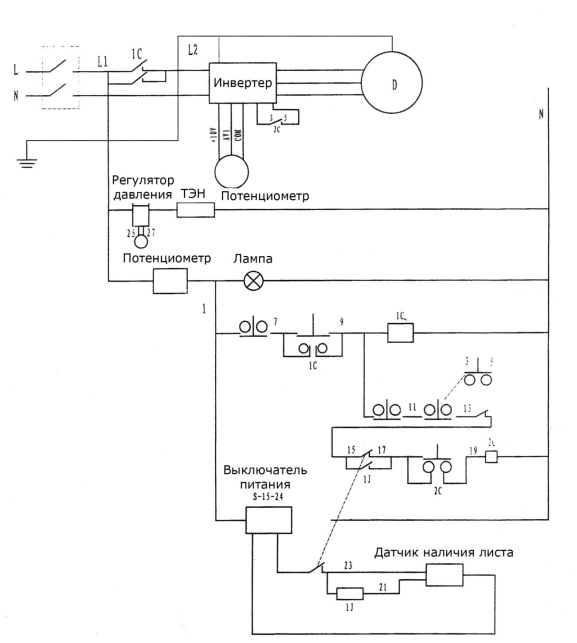

9. ЭЛЕКТРИЧЕСКАЯ СХЕМА
