Инструкция на оборудование Ниткошвейная машина SX-01A/SX-01B

НИТКОШВЕЙНАЯ МАШИНА SX-01A/SX-01B

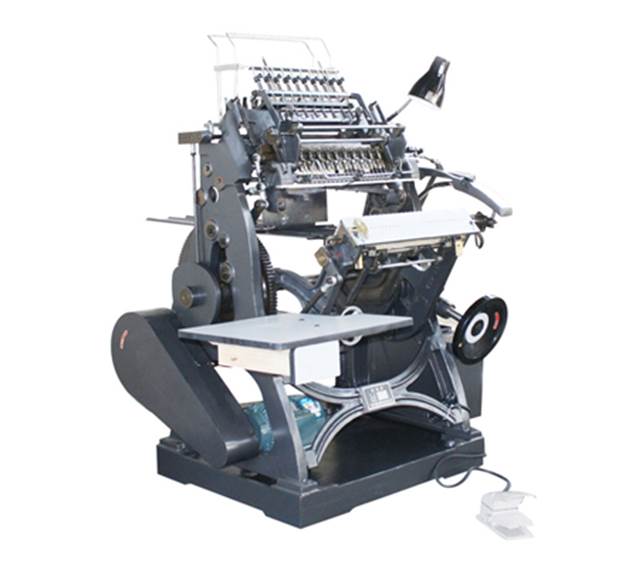

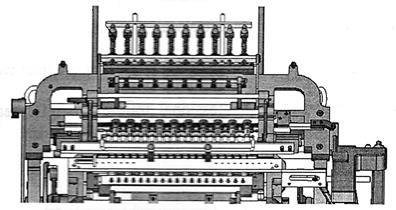

Описание: frontpage.jpg



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.. 2

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ.. 3

ПРИНЦИП РАБОТЫ.. 4

УСТАНОВКА И НАСТРОЙКА. 5

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ. 13

ЭЛЕКТРИЧЕСКАЯ СХЕМА SX-01A. 14

ЭЛЕКТРИЧЕСКАЯ СХЕМА SX-01B. 15

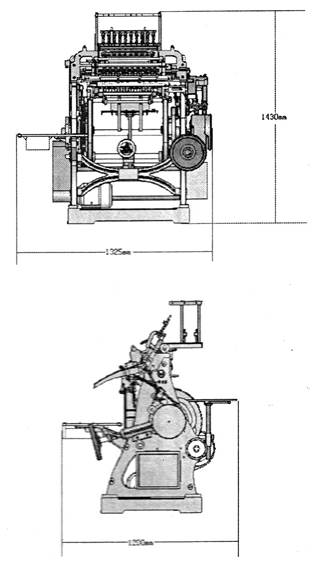

Описание: 1.jpgОписание: 2.jpg



SX-01A            SX-01B

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НИТКОШВЕЙНОЙ МАШИНЫ



Модель

SX-01A

SX-01B

Размер упаковки, мм

1250х960х1460

1330х1230х1610

Вес нетто, кг

650

800

Вес брутто, кг

700

950

Макс. размер сшиваемой тетради, мм

460х310

460х460

Макс. кол-во стежков, шт

10

12

Расстояние между иглами, мм

19

19

Скорость, тетрадей/мин

35-55

10-65

Двигатель

Y802-6, 930 об/мин, 0,55кВт

Y802-6, 930 об/мин, 0,75кВт



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ НИТКОШВЕЙНОЙ МАШИНЫ

1.     Ниткошвейные ниткошвейной машины SX-01A и SX-01B способны сшивать толстые книги, состоящие из трех и более тетрадей.

2.     Ниткошвейная машина имеет продуманную конструкцию и легка в управлении. Она автоматически выполняет множество сложных механических операций. Для удобства работы предусмотрен ножной выключатель и регулировочный маховик, расположенный на передней панели.

3.     Ниткошвейная машина обладает низким энергопотреблением и требует мало места для установки, что позволяет использовать ее в небольших типографиях и переплетных мастерских.

4.     Ниткошвейная машина может работать с различными форматами тетрадей, что позволяет сшивать как небольшие книги, так и книги крупных размеров. Количество стежков может настраиваться  произвольным образом.

5.     В ниткошвейной машине используется непрерывный принцип работы. Сшиваемые тетради кладутся на стол подачи, а сшитые собираются на приемном столе.

6.     Ниткошвейная машина осуществляет автоматический отрез нити после сшивания. Для этого необходимо после сшивания книги сделать один холостой цикл для того, чтобы петля зацепилась за отрезной нож. Во время движения книги назад петля будет отрезана.  Следует отметить, что длительная работа ниткошвейной машины в холостом режиме недопустима.

7.     Ниткошвейная машина отличается легкостью настройки, так как все установки имеют широкий диапазон регулировки. При обрыве нити или возникновении другой проблемы достаточно отпустить ножной переключатель, чтобы остановить ниткошвейную машину. Для того чтобы вновь заправить нить, не нужно разбирать иглодержатель.



ПРИНЦИП РАБОТЫ НИТКОШВЕЙНОЙ МАШИНЫ

Когда тетрадь попадает в положение для сшивания, нижние иглы поднимаются вверх и проделывают отверстия на сгибе тетради. Затем швейные и крючковые иглы через эти отверстия опускаются вниз. Крючковые иглы поворачиваются на 180 градусов. Для образования небольших петель швейные иглы поднимаются на 1-2 мм. Нижние крючки зацепляют эти петли и протягивают нить до крючковых игл и накидывают на них нить. Швейные иглы и крючковые иглы поднимаются наверх. Крючковые иглы вытягивают наверх нить и поворачиваются обратно на 180 градусов, образовав петлю. При последующих циклах крючковые иглы вытягивают нить через эти петли.

Для разделения книжных блоков, необходимо сделать цикл без тетради. При этом ниткошвейная машина накинет образовавшиеся петли на обрезное устройство. После прошивки еще нескольких тетрадей эти петли будут автоматически разрезаны и, таким образом, книжный блок отделится от следующего.



Описание: 1Описание: 2

Описание: 3



Описание: 1-5Описание: 1-6

УСТАНОВКА И НАСТРОЙКА НИТКОШВЕЙНОЙ МАШИНЫ

1.     Требования к бумаге.

·        Толщина каждой тетради (одной стороны) должна быть в диапазоне 400-600 г/м2. При такой толщине достигается оптимальное качество прошивки: тетрадь получается прочной, а прошивка – тугой.

·        Если бумага будет слишком тонкая, то иглы будут рвать бумагу, отверстия получатся слишком большие и качество прошивки будет невысокое.

·        Принцип разделения двух сшитых книг основывается на упругих свойствах тетради. После прошивки книги ниткошвейная машина совершает один холостой цикл, во время которого нитка перемещается к отрезному ножу. Следующие подаваемые тетради смещают назад предыдущие тетради и нить. Если бумага будет слишком тонкая, то натянутая нить будет ее рвать и разделение книг не произойдет.

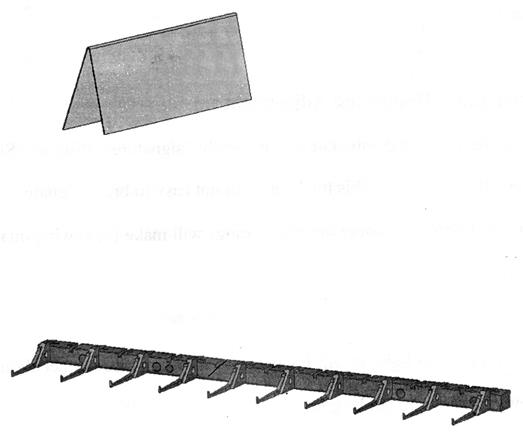

Толщина тетради. Например: один лист 80 г/м2, 6 листов – 480 г/м2.



Описание: 3.jpg

2.     Требования к швейным и крючковым иглам.

·        Швейная игла: модель №22.

·        Крючковая игла: Ø1,5 х Ø1,6.

Описание: 4.jpgЗацеп крючка должен быть гладким и острым









3.     Требования к нити.

·        Мерсеризованная нить. Тип: 1500х3D (1500 метров, 3 переплетения, 6 волокон)

·        Акриловая штапельная нить (60% акриловое штапельное волокно, 40% хлопок, толщина > 0,15мм).

4.     Установка.

·        Откройте упаковку и проверьте ниткошвейная машина на наличие внешних повреждений.

·        Подложите 4 пластиковые прокладки под каждый угол ниткошвейной машины. Выравнивать ниткошвейную машину не обязательно.

5.     Подключение к источнику питания.

·        Схема подключения: 3 фазы по 4-х проводной схеме, 380В, 50Гц. Нейтральный провод не следует заземлять, это может привести к выходу из строя стабилизированного источника питания.

·        Проверьте направление вращения двигателя, если оно не соответствует указанному – поменяйте местами любые две фазы.

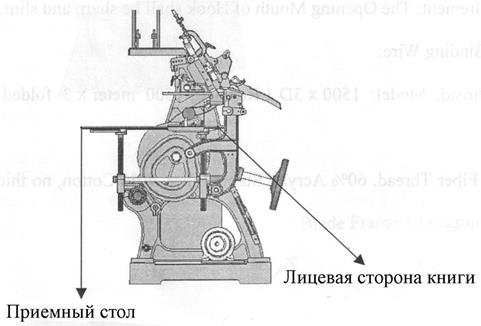

6.     Требования к установке приемного стола.Описание: 5.jpg

Приемный стол не должен касаться качающегося рычага. Высота приемного стола зависит от размера тетради.

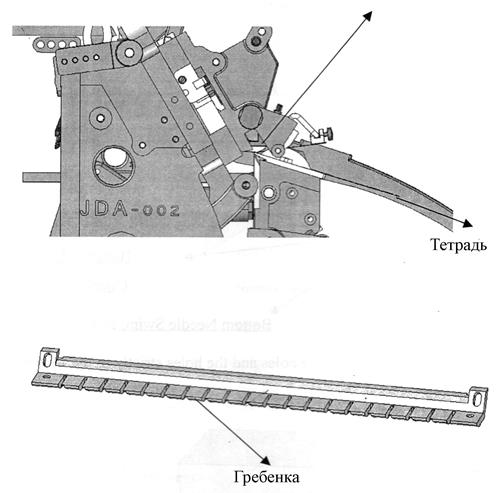

7.     Настройка гребенки и нижних игл.

Гребенка должна равномерно прижимать тетрадь с обеих сторон, не позволяя ей смещаться. Давление прижима не должно быть слишком большим.

Описание: 6.jpg

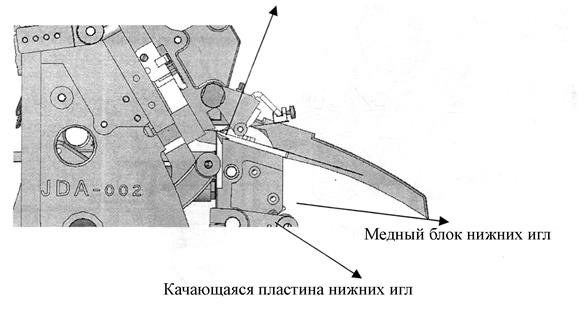

Корешок тетради должен быть обращен к углу “R” гребенки. Отверстия, пробиваемые нижними иглами должны располагаться на линии сгиба. Угол наклона нижних игл регулируется при помощи винтов на блоке нижних игл.

Описание: 7.jpg

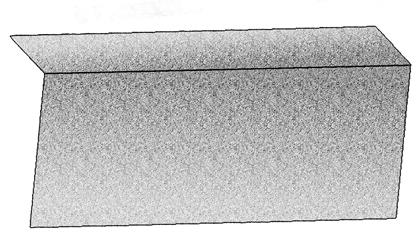

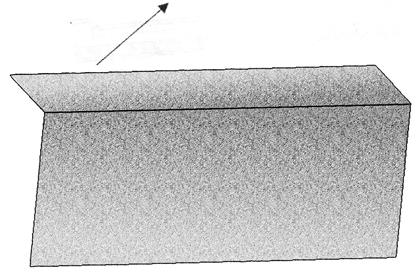

Убедитесь, что иглы пробивают отверстия точно на сгибе тетради.

Описание: 8.jpg



Описание: 9.jpg

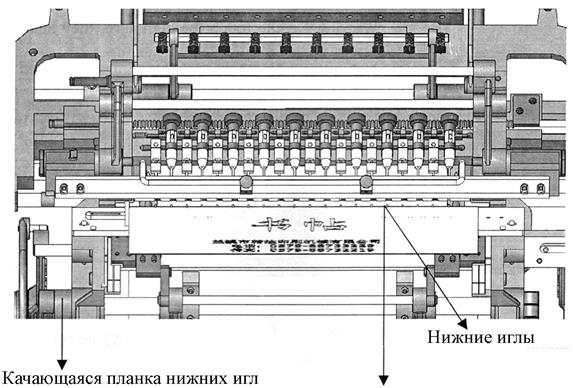

При пробивке отверстий нижние иглы должны на 1.5-2мм выступать над поверхностью тетради и при этом не должны соприкасаться с крючковыми иглами. Регулировка положения нижних игл осуществляется при помощи винтов на качающейся планке.

8.     Регулировка крючковых и швейных игл.

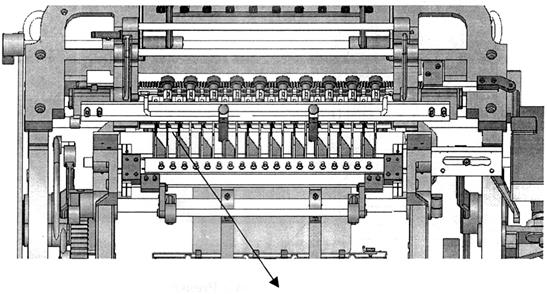

Крючковые и швейные иглы должны точно попадать в отверстия, проделанные нижними иглами.
Описание: 10.jpg



Описание: 8.jpg

Убедитесь, что крючковые и швейные иглы точно попадают в предназначенные для них отверстия.


Описание: 12.jpgДве прижимные пластины должны находиться напротив выемки в приемном столе.

Описание: 13.jpg

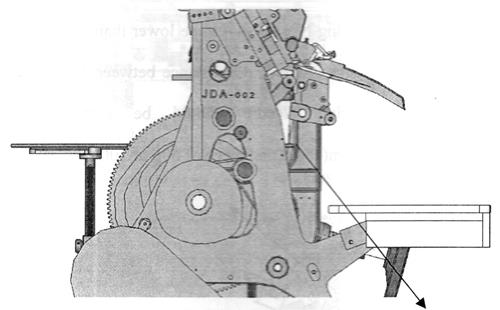

Когда нижние иглы опускаются в крайнее нижнее положение, необходимо установить две толкающие пластины на уровне края премного стола, для того чтобы сшитые книги легко на него попадали.

9.     Настройка положения крючков.

Описание: 14.jpg

Когда острие крючка смещается к швейной игле, ушко швейной иглы должно быть ниже зацепа, а расстояние между крючком и швейной иглой должно составлять 0,1мм (толщина листа бумаги плотностью 60-100 гр/м2).

Описание: 16.jpg

Когда крючок перемещается в крайнее правое положение, расстояние между крючковой иглой и внутренним краем крючка должно составлять примерно 5 мм, а зацеп крючковой иглы должен быть расположен ниже зацепа крючка.

В крайнем положении угол наклона крючка должен совпадать с углом наклона крючковой иглы.

Описание: 17.jpg

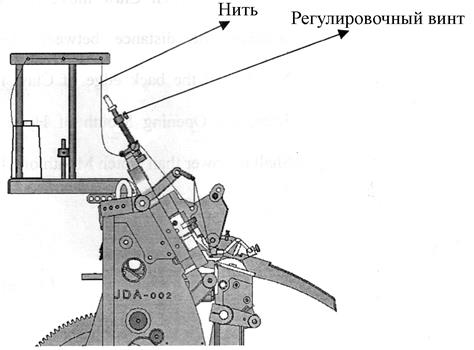

10.                       Движение нити.

Описание: 18.jpg

11.                       Настройка крючковых игл.

Если после всех регулировок нить все равно не цепляется, ослабьте винт М5 на держателе иглы и отрегулируйте угол наклона крючковой иглы. Затем затяните винт.

Описание: 19.jpg

Сразу после регулировки прошивка может быть неплотной. Попробуйте прошить несколько тетрадей.

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ НИТКОШВЕЙНОЙ МАШИНЫ

Данная модель ниткошвейной машины может работать в непрерывном режиме, оператору не нужно останавливать ниткошвейную машину, чтобы собрать готовые книги.

Во время подготовки тетрадей и других коротких перерывах в работе можно оставить ниткошвейную машину работать в холостом режиме.

Во время настройки ниткошвейную машину необходимо отключить от источника питания.

После каждой рабочей смены, а также после настройки необходимо выполнить следующие процедуры:

Проверить все движущиеся узлы на предмет заклинивания.

Смазать механизмы (в модели SX-01B используется система центральной смазки).

Перед включением ниткошвейной машины сделайте хотя бы один цикл в ручном режиме, для того чтобы убедиться, что все механизмы работают в штатном режиме (первые несколько тетрадей будут сшиты слабо).

После каждой рабочей смены очищайте ниткошвейную машину от пыли и грязи.

Нанесите консервационный состав, если ниткошвейная машина не будет использоваться продолжительное время.

Ниткошвейную машину должен обслуживать квалифицированный специалист.

ЭЛЕКТРИЧЕСКАЯ СХЕМА НИТКОШВЕЙНОЙ МАШИНЫ SX-01A

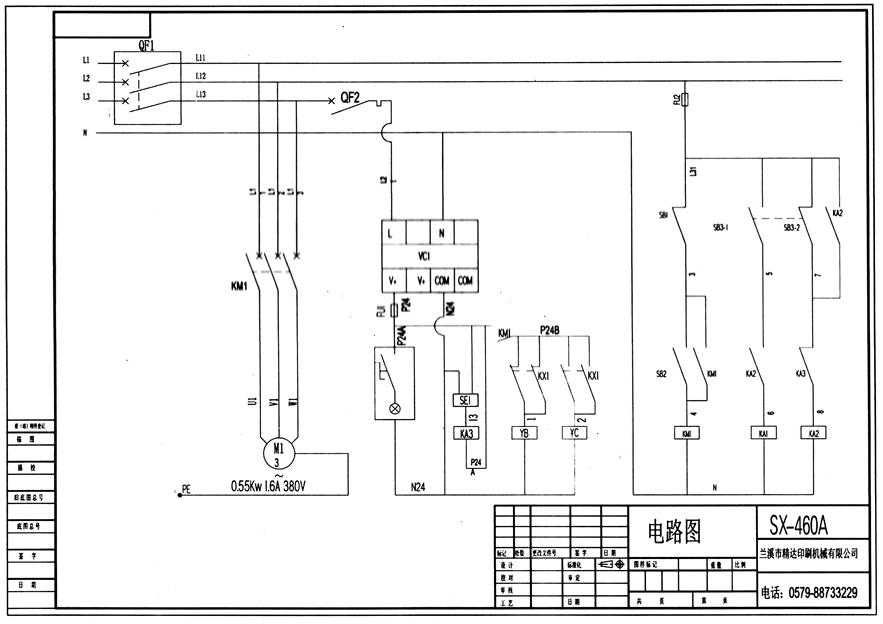

Описание: 20.jpg

ЭЛЕКТРИЧЕСКАЯ СХЕМА НИТКОШВЕЙНОЙ МАШИНЫ SX-01B

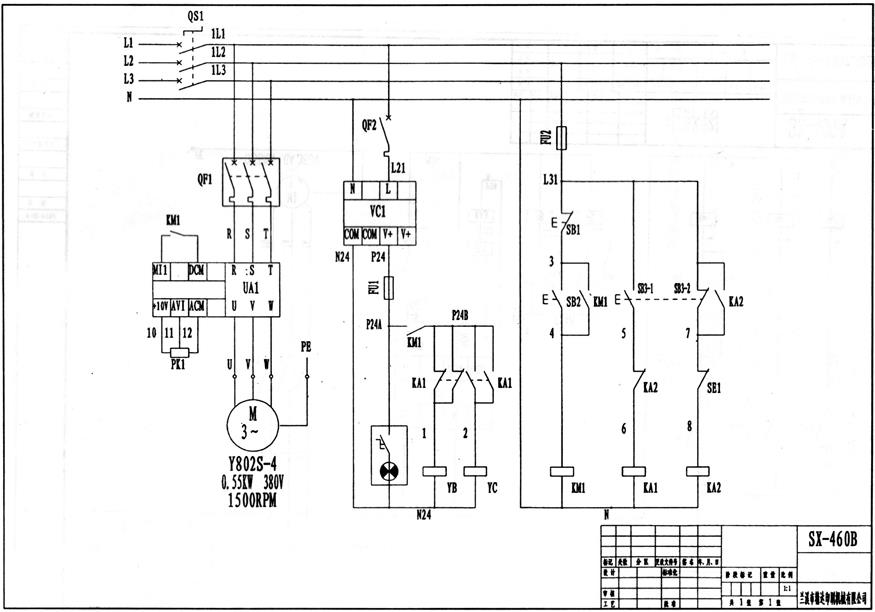

Описание: 21.jpg
