Инструкция на оборудование Ламинатор VEKTOR 1200N

ЛАМИНАТОР VEKTOR 1200N

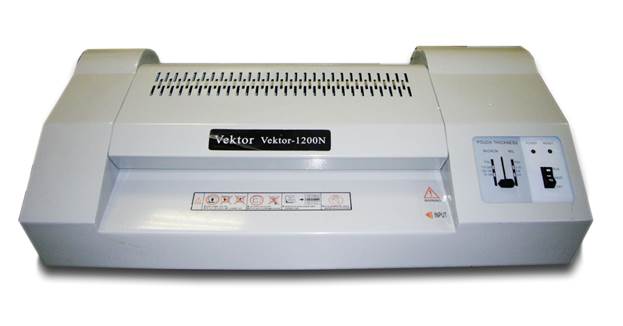

Описание: P1000343

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ



Основные части................................................................................... 3

Меры предосторожности.................................................................... 3

Эксплуатация....................................................................................... 4

Обслуживание и уход.......................................................................... 5

Технические характеристики............................................................... 7

Ламинаторы данной серии предназначены исключительно для офисного и домашнего применения в режиме 2 часа работы/полчаса - перерыв. Использование ламинатора в профессиональных и коммерческих целях, увеличивающее нагрузку на него сверх допустимой нормы приводит к преждевременному износу основных частей ламинатора и выходу его из строя.

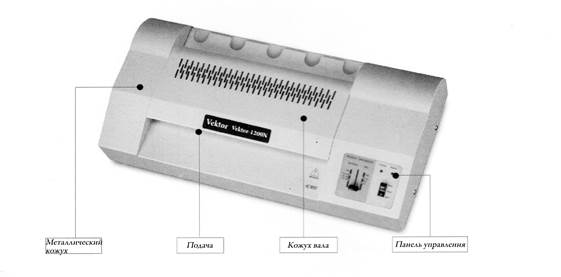

ОСНОВНЫЕ ЧАСТИ ЛАМИНАТОРА

Описание: 2

МЕРЫ ПРЕДОСТОРОЖНОСТИ ЛАМИНАТОРА

o   Остерегайтесь попадания галстуков, шарфов и других посторонних предметов в рабочее пространство ламинатора во избежание получения травм и поломки устройства.

o   Не пытайтесь ламинировать образцы, толщина которых превышает рекомендуемую.

o   Не допускайте попадания воды и других жидкостей в ламинатор.

o   Не допускайте детей к ламинатору.

o   Не разбирайте ламинатор самостоятельно

o   Не допускайте натяжения шнура питания.


ЭКСПЛУАТАЦИЯ ЛАМИНАТОРА

УСТАНОВКА И НАСТРОЙКА

Расположите ламинатор на устойчивой, твердой поверхности таким образом, чтобы позади него было достаточно места для приема заламинированных образцов.

Обеспечьте достаточно места для нормального охлаждения ламинатора. Подсоедините ламинатор к электрической сети, учитывая требования к напряжению питания. В случае необходимости используйте только 3-х жильный удлинитель с заземлением, рассчитанный на ток 10А.

Внимание: Колебания напряжения могут вызвать проблемы при ламинировании, поэтому используйте стабилизатор напряжения в таком случае.

Переведите сетевой выключатель в положение «HEAT». Загорится красный индикатор.

Установите необходимую температуру  и подождите, пока устройство нагреется и загорится зеленый индикатор «READY». Для достижения наилучших результатов начи­найте работу примерно через 5 минут после того, как это произойдет.

Переключатель «NORMAL/CARRIER» (только для модели ID) на нижней части устройства обеспечивает поддержание повышенной температуры для работы с  использованием бумажных конвертов, которые облегчают обслуживание ламинатора. Использование данного режима смещает заданные температурные установки примерно на один уровень вверх, что позволяет использовать пленку толщиной 375 мкм без конверта при установке толщины 175-250 мкм.

ЛАМИНИРОВАНИЕ

Рекомендуемые установки регулятора температуры

Толщина,мкм

Обычная модель без конверта

Обычная модель с конвертом

ID модель

Режим «NORMAL»

ID модель режим «CARRIER»

375

Не рекомендуется

Не рекомендуется

Не рекомендуется

Верхнее

Цветоперенос

Верхнее

Среднее

175-200

Верхнее

Не рекомендуется

Верхнее

Верхнее

125-150

Среднее

Верхнее

Среднее

Среднее

75-100

Нижнее

Среднее

Нижнее

Нижнее

Материалы для цветопереноса могут потребовать использования специальных конвертов, рекомендуемых производителем.  Всегда следуйте инструкции по их использованию.

Вы можете устанавливать эти параметры в соответствии с особенностями используемых материалов и условий эксплуатации. Не рекомендуется использовать пленки толщиной менее 75 мкм и более 250 мкм.   Под толщиной пленки подразумевается толщина одного слоя пакета.

Поместите образец в пакет для ламинирования. Выровняйте его относительно краев пакета. Для обеспечения надежного склеивания краев пакета необходим отступ не менее 3 мм с каждой стороны пакета. Во избежание попадания клеящего материала на ламини­рующие валы, тщательно выровняйте оба слоя пакета относительно друг друга.

Аккуратно вставьте пакет в приемное устройство. Использование конвертов при работе с высококачественными пленками необязательно. Извлеките готовый образец с обратной стороны ламинатора.

ЦВЕТОПЕРЕНОС

Все модели ламинаторов позволяют наносить цветовой слой на образцы при помощи различных устройств цветопереноса, разработанных для лазерных принтеров и копиров. Этот процесс требует создания одновременно высокой температуры и давления. Для этой цели используются специальные конверты, поставляемые вместе с материалами для цветопереноса. В большинстве случаев регулятор температуры устанавливается в соответствии с приведенными выше рекомендациями. Также неукоснительно следуйте инструкциям, прилагаемым к материалам для цветопереноса.

ОБСЛУЖИВАНИЕ И УХОД ЗА ЛАМИНАТОРОМ

Единственной рекомендуемой процедурой обслуживания является периодическая внеш­няя чистка. Перед ее проведением убедитесь, что устройство выключено и отсоединено от электрической сети. Ремонт ламинатора должен производиться только специали­стами сервисного центра.

ВНЕШНЯЯ ЧИСТКА

Оботрите устройство влажной тканью для удаления пыли и других посторонних предметов, которые могут  прилипнуть к документу или пленке.

Для удаления грязи используйте слабый раствор чистящего средства. Не применяйте спирт или другие растворители, которые могут повредить корпус.

ЧИСТКА ЛАМИНИРУЮЩИХ ВАЛОВ

При должном уходе, регулярная чистка ламинирующих валов не требуется. Однако ,эта процедура необходима при прилипании пленки к валам, нагревательным элементам и внутренним частям устройства.

ВНИМАНИЕ: ВНУТРЕННИЕ ЧАСТИ МОГУТ БЫТЬ ОЧЕНЬ ГОРЯЧИМИ.

Если ламинатор был недавно выключен, позвольте ему остыть в течение примерно 30 мин, прежде чем снимать верхнюю крышку.

ВНИМАНИЕ: ВЫСОКОЕ НАПРЯЖЕНИЕ.

Для того, чтобы привести валы в движение необходимо включить прибор в сеть. При сня­той верхней крышке велик риск поражения электрическим током. Поэтому данную процедуру должен производить человек с соответствующим опытом обслуживания электрических приборов.

СНЯТИЕ ВЕРХНЕЙ КРЫШКИ

·         Выключите питание.

·         Установите минимальную температуру и дайте устройству остыть в течение 15-30 мин.

·         Выньте сетевой шнур из розетки.

·         Отвинтите все винты на верхней крышке.

·         ВНИМАНИЕ: Внутренние части все еще могут оставаться горячими.

·         Поставьте устройство на ровную, устойчивую поверхность и аккуратно потяните верхнюю крышку сзади, одновременно поворачивая ее к себе. Разъединять провода, идущие от верхней крышки к внутренним частям устройства, не требуется.

Используйте рекомендованный силиконовый раствор для чистки валов, например Laminex PolyOff или аналогичный. Нанесите его на безворсовую ткань и удалите остатки клеящего вещества с открытых участков верхнего и нижнего валов. Наибольшее количество клеевых наростов располагается, как правило, на задних валах . Чтобы получить к ним доступ, аккуратно снимите подпружиненные направляющие в задней части устройства. Для удаления чрезмерного количества наростов потребуется использование неабразивной нейлоновой губки. Не применяйте избыточных усилий при чистке, чтобы не повредить валы.

ВНИМАНИЕ: При выполнении следующих процедур вероятен риск получения электриче­ских и механических травм. Не прикасайтесь  к электрическим компонентам устройства и проводам. Остерегайтесь попадания галстуков, шарфов и других посторонних предметов в рабочее пространство ламинатора во избежание получения травм и поломки устройства. Помните, что рабочие валы устройства создают высокое давление и разви­вают высокий крутящий момент. Убедитесь, что сетевой переключатель выключен и вставьте сетевой шнур в розетку. Временно включите устройство для того, чтобы привести в действие валы. Дайте валам повернуться в такое положение, чтобы обеспечить доступ к еще не очищенным частям. Перед тем, как продолжить чистку, снова выключите устройство и  отсоедините сетевой шнур от розетки . Повторяйте действия до тех пор, пока полностью не очистите верхний и нижний ламинирующие валы.

ЧИСТКА НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ

Не отключая провода, удалите винты и пружины, крепящие верхнюю нагревательную плиту. Аккуратно выньте ее из устройства. Запомните расположение проводов. Не пере­мещайте прокладки и изолирующие материалы, расположенные между или под нагрева­тельными элементами. Извлечение нижней нагревательной пластины необязательно. Временно поставьте на место  винты, чтобы случайно не сдвинуть прокладки. Очистите обе нагревательные плиты таким же образом, как и валы.

При необходимости очистите задние охлаждающие металлические пластины.

Соберите ламинатор в обратном порядке. Поставьте на место пружины и шайбы. Уложите провода на место, убедившись, что они не касаются нагревательных элементов, металли­ческих частей и движущихся механизмов устройства. При необходимости смажьте при­воды небольшим количеством высокотемпературной смазки. Установите на место верхнюю пластиковую крышку.

НЕ ПРИЛАГАЙТЕ ЧРЕЗМЕРНЫХ УСИЛИЙ ПРИ ЗАКРУЧИВАНИИ ВИНТОВ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛАМИНАТОРА

Наименование

VECTOR-1200N

Размеры, мм

557x282x145

Вес,  кг

13

Напряжение

230 В/50 Гц

Мощность, Вт

550

Механизм подачи

4 вала

Время прогрева, мин

6-7

Тип двигателя

Двигатель переменного тока

Скорость ламинирования мм/мин

830

Максимальная ширина документа, мм

318

Максимальная толщина документа, мм

1,5
