Инструкция на оборудование Фальцевальная машина WARRIOR-401

Фальцевальная машина WARRIOR-401

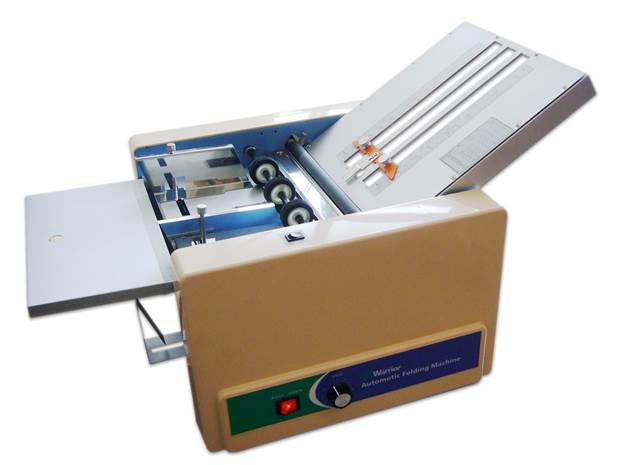

Описание: общий вид.JPG





Руководство пользователя


Содержание

1.    Введение

2.    Технические характеристики

3.    Основные узлы

4.    Принцип работы и инструкции по настройке

5.    Установка кассет

6.    Включение электропитания

7.    Закладка бумаги

8.    Настройка кассет

9.    Настройка стопора приемного лотка

10.  Пробное фальцевание

11.  Настройка угла подачи бумаги

12.  Запуск фальцевания

13.  Техобслуживание

14.  Спецификация

1.      ВВЕДЕНИЕ

 WARRIOR 401 представляет собой компактную, автоматическую,  фальцевальную машину, способную при квалифицированном и аккуратном обращении, долгие годы эффективно решать ваши проблемы по фальцовке.  Благодаря новым технологическим решениям , эта фальцевальная машина предоставит вам отличные возможности при умеренной стоимости.

Данное руководство содержит необходимый справочный материал, описывающий функции отдельных узлов машины и подготовительную работу для различных режимов фальцевания.



2.        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ



         Габариты: 835 (длина) ×480 (ширина) × 480 (высота) мм

         Вес (нетто): 25,5 кг

         Механизм подачи бумаги: с помощью центрального валика

         Питание: 110, 220, 240В; 50/60Гц

         Плотность бумаги: 45 105 г/м²

         Максимальная емкость приемного лотка: 500 листов (62г/м²)

         Скорость фальцевания: 6000 листов/час

         Выталкивание бумаги: автоматически складируется в выходном лотке

         Размер бумаги: макс. 300мм×432мм; мин. 90мм×128мм

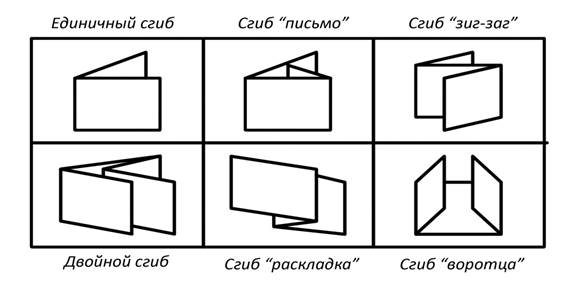

         Возможные варианты сгиба:

Описание: образцы сгиба.jpg



Размер бумаги→

↓Тип сгиба

А3

В4

А4

В5

I

II

I

II

I

II

I

II

Описание: един.jpg

-

T

-

S

-

R

-

M

Описание: двойной.jpg

15

H

12

D

10

B

8

A

Описание: письмо.jpg

9

P

7

K

5

G

3

C

Описание: зиг-заг.jpg

19

P

17

K

14

E

11

C

Описание: воротца.jpg

6

T

4

S

2

R

1

M

Описание: раскладка.jpg

20

H

18

D

16

B

13

A

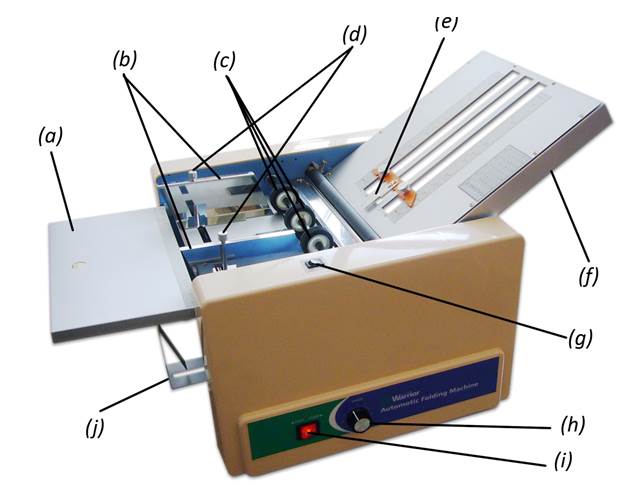

3. ОСНОВНЫЕ УЗЛЫ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

a)    Выдвижной лоток

b)   Направляющие приемного лотка

c)    Подающие ролики

d)   Фиксатор направляющей

e)    Стопорная пластина

f)     Кассета 1

g)   Переключатель старт/стоп

h)   Регулятор скорости

i)     Сетевой выключатель

j)     Стопор приемного лотка

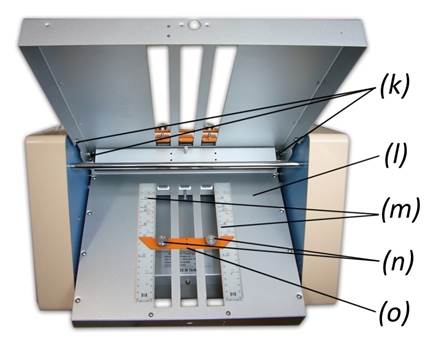

Установочные места

Кассета 2



Шкала

Винты

Стопорная пластина

1.           ПРИНЦИП РАБОТЫ И ИНСТРУКЦИИ ПО НАСТРОЙКЕ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.1.   УСТАНОВКА КАССЕТ 1 И 2

1.1.1.    Совместите выемки на левой и правой сторонах кассет со штифтами фальцевальной машины и зафиксируйте  кассеты.

1.1.2.    Установите подающий лоток в исходное положение.

1.2.   ВКЛЮЧЕНИЕ ПИТАНИЯ

1.2.1.    Подключите фальцевальную машину к источнику питания.

1.2.2.    Переведите переключатель питания в положение «ON», при этом начнется вращение двигателя и фальцевальных валов.

1.2.3.    После окончания работы обязательно отключайте фальцевальную машину от источника питания.

1.3.   ЗАКЛАДКА БУМАГИ

1.3.1.    Поместите бумагу в приемный лоток печатной стороной вверх для всех типов сгиба, кроме сгиба «раскладка»; в этом случае расположите бумагу печатной стороной вниз.

1.3.2.    Настройте направляющие для бумаги слева и справа так, чтобы они слегка касались бумаги. Выровняйте бумагу относительно центра подающего ролика.

1.3.3.    Зафиксируйте винт направляющих.

1.3.4.    Подача бумаги может осуществляться неправильно, если ролик неплотно прижимает бумагу. Он не может захватить бумагу, если верхний край листа прикасается к передней пластине лотка подачи. В этом случае поправьте стопку бумаги, слегка подвинув ее назад.

1.3.5.    Не используйте скрученную или помятую бумагу, это может вызвать проблемы при фальцевании.
Применяйте отпечатанную бумагу только после высыхания чернил, иначе резиновый ролик подачи, сепаратор, фальцевальный вал и другие части фальцевальной машины могут быть испачканы чернилами, что приведет к неполадкам в работе.
Не используйте линованную бумагу, поскольку это может ухудшить качество фальцевания.

1.4.   НАСТРОЙКА КАССЕТ

1.4.1.    Настройте кассеты 1 и 2 в соответствии с таблицей, размещенной на кассете 1. Символ «-» обозначает самое нижнее положение стопорной пластины.

1.4.2.    Освободите винт стопорной пластины, переместите ее в положение, соответствующее размерам бумаги и типу сгиба и снова затяните.

1.5.   НАСТРОЙКА ОГРАНИЧИТЕЛЯ ПРИЕМНОГО СТОЛА

Выдвиньте ограничитель и установите его в таком положении, чтобы сложенные листы укладывались без помех.

1.6.   ПРОБНОЕ ФАЛЬЦЕВАНИЕ

Нажмите кнопку «START» для подачи двух листов бумаги, затем остановите подачу кнопкой «STOP». Проверьте, правильно-ли фальцуется бумага, осмотрев второй лист.

1.7.   НАСТРОЙКА УГЛА ПОДАЧИ БУМАГИ

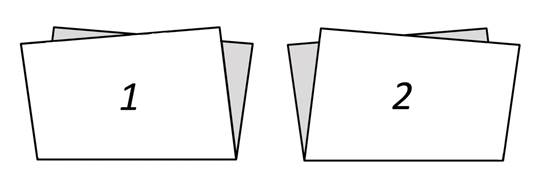

Описание: ручка.jpg Поверните регулятор угла подачи вправо, если нижняя сторона сложенной бумаги, после выталкивания отогнута вправо (1);

поверните регулятор влево, если нижняя сторона листа отогнута влево(2).









Описание: выравнивание.jpg

2.           ЗАПУСК ФАЛЬЦЕВАНИЯ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

2.1.   Нажмите кнопку «START».

2.2.   Выберите скорость фальцевания.

2.3.   В случае замятия бумаги или других неполадок немедленно выключите питание и извлеките заклинившие листы. Если бумага намоталась на фальцевальный вал или другие детали, для облегчения доступа к ней, снимите кассеты 1 и 2.

2.4.   Для прекращения подачи бумаги в процессе работы нажмите кнопку «STOP». Подача бумаги прекратится автоматически, когда вся бумага будет отфальцована.

3.           ОБСЛУЖИВАНИЕ И УХОД ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

3.1.   Когда фальцевальная машина не работает, накрывайте ее чехлом, чтобы защитить от пыли и грязи.

3.2.   Чтобы бумажная стружка и краска не скапливались на фальцевальных валах, очищайте их периодически следующим образом:

3.2.1.    Отсоедините кассеты 1 и 2.

3.2.2.    Очистите поверхности четырех валиков и сепаратор очистителем для фальцевальных или резиновых валов.

3.3.   Перед чисткой машины не забудьте отключить  электропитание.

3.4.   Периодически  очищайте наружную поверхность машины спиртом или предназначенным для нее очистителем. Не пользуйтесь растворителем, так как он обесцвечивает поверхность.



4.           СПЕЦИФИКАЦИЯ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ



Индекс

Номер

Описание

1

1-102-1-012-0

главная рама, левая

2

1-102-1-011-0

главная рама, правая

3

0-352-1-001-0

несущая рама

4

1-352-1-002-0

опора

5

0-102-E-005-1

двигатель

6

1-202-E003-1

трансформатор

7

0-352-1-004-0

кожух двигателя

8

0-000-1-013-0

панель левая

9

0-000-1-011-0

боковая панель левая

10

0-352-1-005-1

фиксатор

11

1-352-7-003-A

подшипник

12

1-352-7-007-0

зубчатое колесо

13

1-352-3-004-0

зубчатое колесо

14

1-352-3-010-0

пружина

15

0-202-3-007-0

шкив

16

1-352-2-009-A

подшипник вала

17

1-202-2-016-0

ремень

18

1-352-2-014-0

подшипник вала

19

1-102-2-015-0

приводной шкив

20

1-352-2-015-1

ремень

21

0-352-1-005-0

вал

22

0-352-2-003-0

стопор

23

0-352-2-002-0

фальцевальный вал 1

24

0-352-2-008-0

фальцевальные валы 3, 4

25

1-352-7-031-0

фиксирующий винт

26

0-352-2-013-0

фальцевальный вал 2

27

0-352-7-001-0

вал

28

1-352-7-001-0

промежуточный ролик

29

0-352-1-010-0

планка

30

1-352-7-021-0

фиксатор фальцевальной панели

31

0-352-7-018-0

вал

32

0-352-2-001-0

прижимная планка механизма подачи

33

0-352-7-035-0

вал

34

1-352-7-040-2

резиновая подушка

35

0-352-1-006-1

панель

36

1-102-2-007-0

панель

37

0-202-1-004-0

панель двигателя

38

0-202-9-004-0

лоток подачи

39

0-202-9-005-0

упор лотка подачи

40

0-352-7-014-A

подающая пластина

41

0-352-7-025-A

подающая пластина

42

1-352-7-029-0

направляющая пластина правая

43

1-352-7030-0

направляющая пластина левая

44

1-352-E-005-1

контактный выключатель

45

1-352-7-028-0

резиновая накладка

46

1-352-7-032-0

фиксатор направляющей пластины

47

1-352-2-004-0

опора вала

48

1-352-7-002-0

подшипник скольжения

49

1-352-7-036-0

планка точной настройки толщины

50

1-352-1-022-0

штифт

51

1-352-1-008-0

регулятор

52

1-352-7-024-0

пружина

53

1-352-7-019-A

фиксирующий штифт лотка подачи

54

0-001-1-012-0

боковая панель правая

55

0-202-E-007-0

регулятор скорости

56

0-202-E007-0

плата контроллера

57

0-352-5-002-2

нижняя кассета

58

1-352-E-006-0

выключатель (TR-01-12N-11L)

59

0-000-1-010-A

держатель панели

60

0-000-1-014-0

панель правая

61

0-000-E-002-0

ручка регулятора скорости

62

0-000-E-001-0

сетевой выключатель

63

0-352-5-022-1

верхняя часть кассеты

64

0-102-5-003-1

прокладка  установочной планки

65

0-102-5-003-1

установочная планка

66

0-282-5-009-0

винт установочной планки

67

0-352-5-022-2

нижняя часть кассеты
