Инструкция на оборудование Автоматический заклейщик коробов CS-88

Автоматический заклейщик коробов CS-88

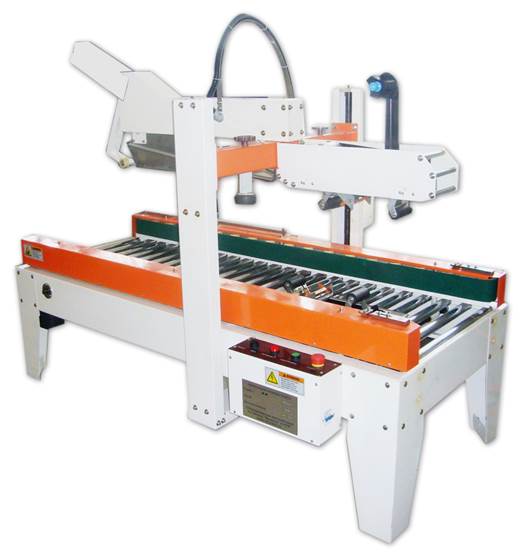

Описание: frontpage.jpg





Руководство пользователя


Содержание

  1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  2. ОСНОВНЫЕ ЧАСТИ
  3. ПАНЕЛЬ УПРАВЛЕНИЯ
  4. ПОРЯДОК РАБОТЫ
  5. ОБСЛУЖИВАНИЕ И УХОД



Автоматический заклейщик коробов CS-88 предназначен для упаковки одиночных картонных коробок путем заклейки их липкой лентой (типа скотч). Заклейка коробки осуществляется сверху и снизу. Автоматический заклейщик коробов имеет ручную регулировку размеров коробки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ



Максимальный размер коробки, мм

800 х 500 х 500

Питание

220В/50Гц

Мощность, Вт

240

Габариты, мм

1850 х 950 х 1900

Вес, кг

180



ОСНОВНЫЕ ЧАСТИ АВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ

ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ

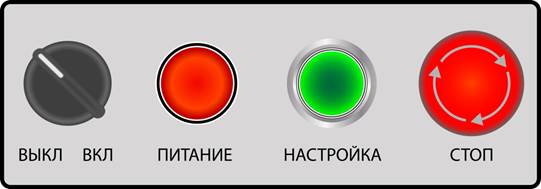

Описание: controlpanel.jpg



Выключатель питания        Управление пневмоцилиндром

Индикатор питания  Аварийная остановка

ПОРЯДОК РАБОТЫ АВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ

1.       Установите автоматический заклейщик коробов на ровную, горизонтальную поверхность.

2.       Подключите автоматический заклейщик коробов к заземленному источнику питания 220В/50Гц.

3.       Подключите компрессор ко входу водяного сепаратора и установите давление 0,2-0,4 кгс/см2.

4.       Настройте регуляторы высоты и ширины коробки, а также положение концевых выключателей в соответствии с размерами коробки.

5.       Заправьте скотч в верхний и нижний диспенсеры.

6.       Включите питание.

7.       Установите коробку на ролики транспортера так, чтобы сработал первый концевой выключатель и транспортировочные ремни пришли в движение. По мере продвижения коробки произойдет закрывание клапанов и заклейка их скотчем с двух сторон.

8.       Устанавливайте следующие коробки с небольшим интервалом и следите за качеством заклейки.

9.       В случае застревания коробки, остановите автоматический заклейщик коробов, нажмите кнопку управления пневмоцилиндром, чтобы поднять закрыватель заднего клапана и снимите коробку с транспортера.

10.     В процессе работы соблюдайте необходимые меры предосторожности.

11.     По окончании работы отключите питание.

ОБСЛУЖИВАНИЕ И УХОД АВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ

1.       Перед тем как производить обслуживание, отключите автоматический заклейщик коробов от источника питания.

2.       Регулярно очищайте автоматический заклейщик коробов от пыли и грязи.

3.       Периодически смазывайте движущиеся детали и механизмы.

4.       Следите за состоянием электрических систем автоматического заклейщика коробов.
