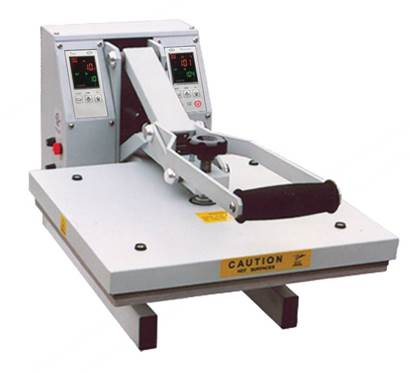

ТЕРМОТРАНСФЕРНЫЙ ПРЕСС С ЦИФРОВЫМ УПРАВЛЕНИЕМ

ДЛЯ НАНЕСЕНИЯ ИЗОБРАЖЕНИЙ НА ПЛОСКИЕ ПОВЕРХНОСТИ

H-280,380,406

Руководство по эксплуатации

I Сфера применения термотрансферного пресса с цифровым управлением

Термотрансферные прессы  спроектированы для высококачественного переноса трансфера на изделие под действием высокой температуры и давления. Данные термотрансферные прессы обеспечивают хороший результат и рекомендуются для профессиональной работы, т.к. использование обычных ламинирующих устройств и бытовых утюгов не позволит получить нужную температуру и давление. Стандартным трансферам необходима температура 190-220 °C и давление 40-80 PSI. Рисунок можно перенести на ткань (натуральную и синтетическую) с помощью термопресса, используя стандартные пластизолевые трансферы, цветные копиры или термальные струйные принтеры со специальной бумагой.

Трансферы могут быть также напечатаны на кружки, тарелки, плитку, коврики для мыши, керамику, металлы, стекло и дерево. Для этих поверхностей используется сублимационный трансфер. Сублимационный трансфер можно получить на обычной бумаге с помощью сублимационного принтера или обычного струйного принтера и сублимационной краски.

II Особенности термотрансферного пресса с цифровым управлением

·         Цифровое управление, система текущего контроля температуры и передачи данных в цифровом формате с высокой точностью.

·         Подсвеченные дисплеи отображения значений температуры и времени.

·         Единое электрическое управление для удобства обслуживания и регулировки.

·         Двойная защита предохранителями для повышенной безопасности.

·         Высококачественный нагревательный элемент с тефлоновым покрытием для равномерного распределения тепла с увеличенным сроком службы.

Компактная конструкция, простота в эксплуатации, способность установки температуры и времени тиснения позволяют термопрессу выполнять различные задачи в области печати. Кроме этого, он обладает высоким энергосбережением и высокой производительностью при печати.

Чтобы обеспечить правильную эксплуатацию термотрансферного пресса с цифровым управлением и не допустить неисправностей из-за неправильной эксплуатации, пользователи должны внимательно прочитать руководство по эксплуатации перед началом применения и эксплуатировать термотрансферный пресс с цифровым управлением в соответствии с инструкциями, изложенными в настоящем руководстве.

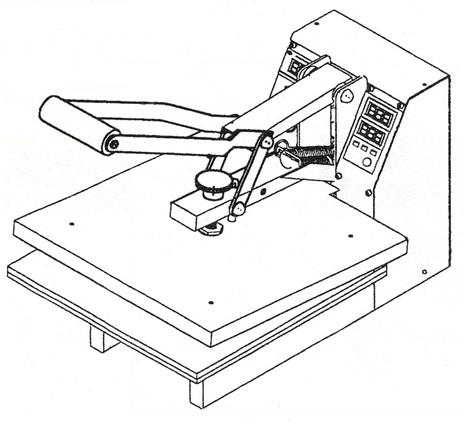

III Спецификация термотрансферного пресса с цифровым управлением











1 Рычаг 2 Винт регулировки давления 3 Электромагнитный датчик 4 Выключатель питания 5 Блок управления паузой

6  Блок управления температурой 7  Включение нагрева 8  Станина 9  Силиконовая подложка 10 Плита горячего тиснения



IV Блоки управления термотрансферного пресса с цифровым управлением

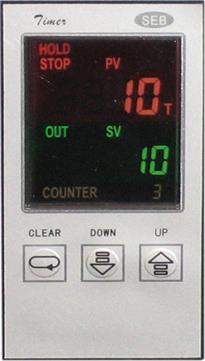

Блок управления паузой термотрансферного пресса с цифровым управлением

·      На красной части экрана отображается работа таймера во время тиснения.

·      В зеленой части экрана отображается заданное время паузы. Для изменения времени паузы нажмите кнопки DOWN и UP.

·      В нижней части экрана отображается значение счетчика циклов. Для сброса показания счетчика нажмите кнопку CLEAR, в красной части экрана появится сообщение СоГ, нажмите и удерживайте не менее 3 секунд кнопку CLEAR еще раз, показания счетчика изменятся на 0.

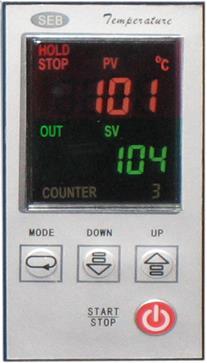

Блок управления температурой термотрансферного пресса с цифровым управлением

·      На красной части экрана отображается текущая температура нагревательной плиты. Вверху справа указана единица изменерия: °C или °F

·      В зеленой части экрана отображается заданная температура. Для изменения заданной температуры нажмите кнопки DOWN и UP.

·      В нижней части экрана дублируется показание счетчика циклов.

·      Кнопка START/STOP включает/выключает режим нагрева. При включении нагрева начинает переменно мигать надписи STOP и OUT, до тех пор, пока нагревательная плита не достигнет заданной температуры. При достижении заданной температуры мигание прекратится и загорятся надписи HOLD и STOP.

Настройка параметров работы блока управления производится только квалифицированными специалистами сервисной службы!

V Эксплуатация термотрансферного пресса с цифровым управлением

Для удобства эксплуатации термотрансферный пресс с цифровым управлением должна быть размещена на устойчивом столе и умеренной высоте. Станок должен быть обязательно заземлён.

Подключите электропитание и включите термотрансферный пресс с цифровым управлением с помощью выключателя на корпусе (горит надпись STOP). С помощью цифровой панели (кнопки DOWN и UP) установите нужное значение температуры и время паузы. Нажмите кнопку включения нагрева     (START/STOP), если температура нагревочной плиты ниже установленного значения, автоматически включается нагрев (мигают надписи STOP и OUT). При первом после включения нагрева достижении рабочей температуры раздается длительный звуковой сигнал и прекращается нагрев плиты (загораются надписи HOLD и STOP).

Примечание: при непрерывной работе возможно падение температуры на 3-5 °C ниже заданной. В таком случае следует установить температуру на 3-5 °C выше требуемой.

Очистите силиконовую пластину на главной плите, правильно расположите запечатываемый материал и наложите в соответствующее место на него трансфер для печати, затем нажмите рычаг, опускающий вниз нагревательную плиту. Таймер автоматически начнет отсчет паузы.

Когда термотрансферный пресс с цифровым управлением подаст звуковой сигнал, необходимо перевести рычаг в верхнее положение, вынуть запечатываемый материал и удалить основу термотрансферной бумаги (согласно инструкции к термотрансферной бумаге). При необходимости отрегулируйте давление при помощи регулировочного винта.

VI Меры безопасности термотрансферного пресса с цифровым управлением

·         Термотрансферный пресс с цифровым управлением должна быть заземлена.

·         Во время работы нагревочная плита сильно нагревается и следует быть предельно осторожным.

·         Отключайте термотрансферный пресс с цифровым управлением от сети, если термотрансферный пресс с цифровым управлением не используется.

·         Запрещается помещать легковоспламеняющиеся материалы рядом с термотрансферным прессом с цифровым управлением.

·         Выбирайте рабочую температуру и время прижима в строгом соответствии с параметрами термотрансферной бумаги и запечатываемого материала

·         Запрещается эксплуатация неисправной термотрансферного пресса с цифровым управлением.

·         Запрещается эксплуатация термотрансферного пресса с цифровым управлением со снятыми кожухами.
