Инструкция на оборудование Станок для нарезки шпуль DF-650, DF-750

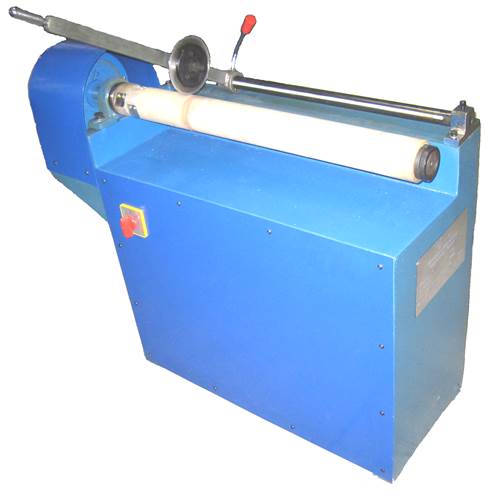

Станок для нарезки шпуль

DF-650, DF-750








Руководство пользователя

Назначение станка для нарезки шпуль

Данный станок для нарезки шпуль используется для нарезки шпулей различной ширины.

Условия эксплуатации станка для нарезки шпуль:

Высота над уровнем моря:                                                   не более ~1000м;

Температура окружающей среды:                                       -10°С…+45°С;

Относительная влажность воздуха:                                   не более 90 % (при 20°С).



Требования к условиям работы: отсутствие пыли, способной проводить электрический разряд; отсутствие агрессивных газов и жидкостей, способных разрушить изоляцию; отсутствие угроз взрыва, интенсивной вибрации или встрясок на рабочем месте.

Технические характеристики станка для нарезки шпуль:

Ф75 мм – внутренний диаметр шпули;

650 (750) мм – длина хода ножа;

500 Вт – номинальная мощность двигателя;

1000х450х850: – габариты (L*W*H);

80 кг – масса.

Принцип работы станка для нарезки шпуль:

Двигатель станка для нарезки шпуль приводит в движение ось вращения заготовки шпулек через ременную передачу. Держатель инструмента следует переместить в нужное положение, ориентируясь по линейке, показывающей ширину шпули. Далее зафиксируйте положение ножа на направляющей, используя фиксатор.

Включите питание и переведите переключатель в положение «1» для запуска двигателя. Держатель инструмента перемещайте вниз для выполнения реза





Сетевой провод имеет трехфазное подключение. Ноль или земля на корпус.
