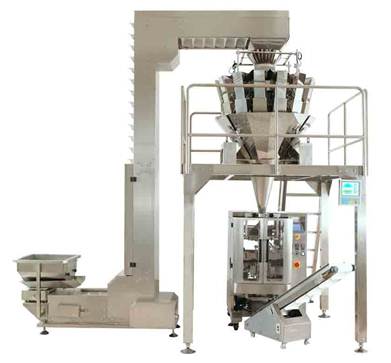

Вертикальный упаковочный комплекс на основе вертикальной упаковочной машины БHS 420 и весового дозатора JW-10 / JW-14

Предложение на фасовочно-упаковочный комплекс для дозирования и упаковки сыпучих продуктов (круп, печенье, конфеты, и др.)  в пакеты, формируемые упаковочной машиной из полотна полимерной пленки, дозирование осуществляется мультиголовочным дозатором на 10 (14)  карманов, что обеспечивает высокую точность дозирования при высокой производительности.



Состав комплекса:

- Упаковочная стойка  (сервопривод)

- Комбинационный весовой дозатор (нержавейка)

- Эстакада обслуживания (нержавейка)

- Подающий транспортер с загрузочным бункером (нержавейка)

- Отводящий транспортер (нержавейка)

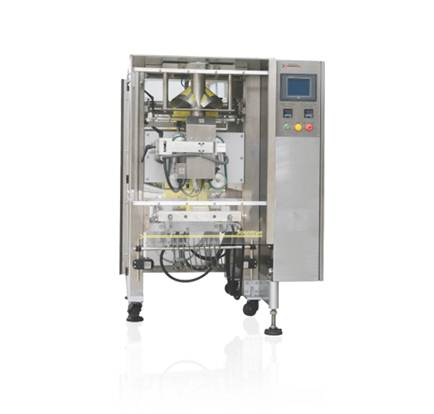

Вертикальная упаковочная машина на сервоприводах БHS 420 - Технические характеристики:



Техническая производительность:

до 100 пакетов \ мин (по пустым пакета)

(Реальная скорость машины зависит от параметров продукта, дозировки и упаковочного материала.)

Предельные габариты формируемого пакета, мм:

   - длина     60 -  300

   - ширина  75 –180

Используемые упаковочные материалы:



   - полипропилен

   - полиэтилен

   - ламинированные и многослойные пленки

Электопитание и мощность:

- 380 В, 50 Гц, 4 кВт



Пневмоподключение:

- 180 л\мин, 0,6 МПа

Габаритные размеры, мм:

- 1400 х 1620 х 1840

    (Ш х Д х В)



Вес, кг:

- 450

Операторская панель:

Жидкокристаллическая 5.7” панель

Исполнение:

Крашеная сталь





























Комплектация :





Сервопривод продольной протяжки Panasonic

Сервопривод поперечной сварки Panasonic

Управление контролер Оmron

Жидкокристаллический монитор

Все остальные привода OMRON

Продуктовая труба для формировании пакета

Моторизированный привод размотки плёнки

Воздушная система охлаждения поперечного шва





Основные отличия машины :



1. Интерактивная панель touch LCD 5.7"



2. Все узлы управляются серводвигателями и позволяет:

  • быстро (без рывков) протянуть плёнку,
  • обеспечить точную длину пакета и идеальное совпадение рисунка на пакете,
  • устанавливать с дисплея расстояние между горизонтальными нагревателями в момент протяжки пленки при формировании пакетов разной ширины,
  • обеспечить быстрое безударное схождение горизонтальных нагревателей,
  • устанавливать с дисплея величину давления нагревателей при формировании горизонтального шва, что позволяет подобрать оптимальный режим сварки для плёнок разного качества.
  • обеспечить с панели управления оптимальную скорость протяжки пленки и позиционирование момента попадания продукта в пакет.
  • Возможность записывания всех параметров в память машины, что в значительной степени облегчает переход с одного продукта на другой и убирает «человеческий фактор»







Тип пакета – плоский, гассет, плоское дно.





Пакет «подушка»                   пакет «плоский гассет»           пакет – «плоское дно»

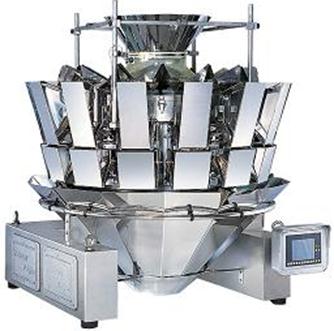

Мультиголовочный весовой дозатор

Предназначен для точного и высокоскоростного дозирования сухих сыпучих, замороженных, мелкоштучных продуктов, таких как пряники, сухари, орехи, печенье, кофе (гранулированный и в зернах), чай, сахар, конфеты, пельмени, макаронные изделия и т.д., а так же не пищевой продукции – винты, гайки, электрокомпоненты  и т.д.



Стандартная комплектация:

- конструкция из нержавеющей стали

- электромеханический привод на шаговых двигателях

- Цифровая система управления регулировки скорости и

    устраненичя помех;

- Класс защиты IP 65;

- статистика работы отражается на LCD экране

     и может быть выведена на принтер

- интерфейс на русском языке

Дополнительная комплектация:

исполнение для замороженных продуктов

- принтер

- цветной LCD экран с сенсорной клавиатурой

- бункер синхронизатор

- возможность работы с двумя упаковочными стойками





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Model

JW-10

JW-14

Пределы взвешивания(гр.)

7 – 2000 грамм

7 – 2000 грамм

Точность (гр.)

± 0,3 – 1,0 грамм

± 0,3 – 1,0 грамм

Производительность (макс)

до 55 доз\мин

до 120 доз\ мин

Объем кармана

1300ml

1300ml

Исполнение

Один уровень весовых карманов

Операторская панель

10.4"LCD Touch Screen панель

Опции

Рифленое исполнение/бункер синхронизатор/принтер/вращающийся центральный вибратор

Количество программ дозировки

99

Приводная система

Шаговые двигатели

Электроподключение

220V / 1500W / 50/60HZ

Габаритные размеры в упаковке

1440(длина)x1110(ширина)x1260(высота)

Масса

340 кг







Комплектация фасовочно - упаковочного комплекса:



Наименование



Упаковочная стойка

Принтер горячего тиснения (2 строки + набор знаков)

Мультиголовочный дозатор(10 карманный/14 карманный)

Платформа обслуживания (крашенная)



Наклонный подающий  транспортёр с вибробункером  (крашенная/нерж.)

Отводящий транспортёр





Дополнительные опции:

Покрытие для замороженных продуктов

Опция ГАССЕТ (плоское дно)

Дополнительное формирующее устройство (круглое)

Просечка «Еврослот»

Запрос поставщику
