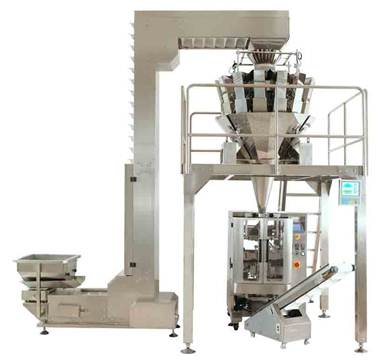

Фасовочно-упаковочный комплекс для дозирования и упаковки сыпучих продуктов (круп, печенье, конфеты, и др.) в пакеты, формируемые упаковочной машиной из полотна полимерной пленки, дозирование осуществляется мультиголовочным дозатором на 10 карманов, что обеспечивает высокую точность дозирования при высокой производительности.
Состав комплекса:
- Упаковочная стойка (нержавеющее исполнение)
- Комбинационный весовой дозатор (нержавеющее исполнение)
- Эстакада обслуживания (Опция)
- Подающий транспортер с загрузочным бункером (крашеное и нержавеющее исполнение)
- Отводящий транспортер (нержавеющее исполнение)

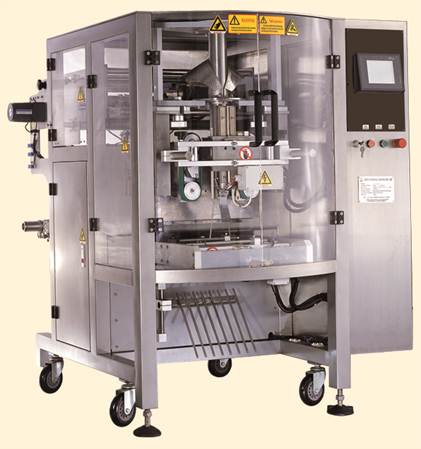

Вертикальная упаковочная машина на сервоприводах БР 500 – технические характеристики:
|
Техническая производительность: |
до 60 пакетов \ мин |
|
(Реальная скорость машины зависит от параметров продукта, дозировки и упаковочного материала.) |
|
|
Предельные габариты формируемого пакета, мм: |
- длина 50 - 300 - ширина 70 - 230 |
|
Используемые упаковочные материалы:
|
- полипропилен - ламинированные и многослойные пленки |
|
Электопитание и мощность: |
- 220 В, 50 Гц, 3,5 кВт
|
|
Пневмоподключение: |
- 300 л\мин, 0,6 МПа |
|
Габаритные размеры, мм: |
- 1400 х 1620 х 1840 (Ш х Д х В)
|
|
Вес, кг: |
- 550 |
|
Операторская панель: |
Жидкокристаллическая 5.7” панель |
|
Исполнение: |
Нержавеющая сталь |
|
Комплектация : |
|
|
|
Сервопривод продольной протяжки |
||
|
Пневмопривод поперечной сварки |
||
|
Управление на базе промышленного контроллера |
||
|
Жидкокристаллический монитор |
||
|
Продуктовая труба для формировании пакета («Подушка») |
||
Тип пакета – плоский, гассет, плоское дно.
Пакет «подушка»
|

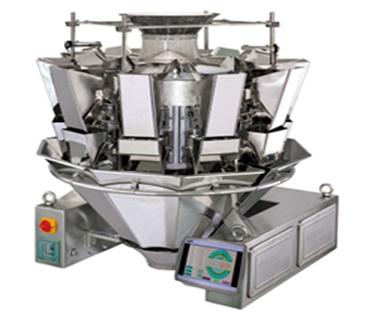

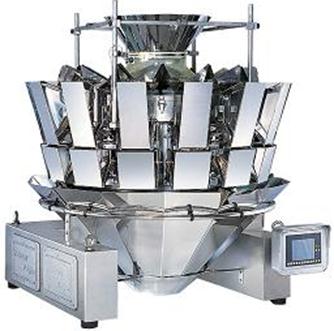

Мультиголовочный весовой дозатор |
|
|
Предназначен для точного и высокоскоростного дозирования сухих сыпучих, замороженных, мелкоштучных продуктов, таких как пряники, сухари, орехи, печенье, кофе (гранулированный и в зернах), чай, сахар, конфеты, пельмени, макаронные изделия и т.д., а так же не пищевой продукции – винты, гайки, электрокомпоненты и т.д. |
|
|
|
|
|
|
|
|
- Конструкция из нержавеющей стали |
|
|
- Электромеханический привод на шаговых двигателях |
|
|
- Цифровая система управления регулировки скорости и устранения помех; |
|
|
- Класс защиты IP 54; |
|
|
- Статистика работы отражается на LCD экране и может быть выведена на принтер |
|
|
- интерфейс на русском языке |
|
|
Дополнительная комплектация: |
|
|
- Исполнение для замороженных продуктов - Принтер - Цветной LCD экран с сенсорной клавиатурой - Бункер синхронизатор - Возможность работы с двумя упаковочными стойками |
|
Стандартная комплектация:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Model |
JW-8 |
JW-10 |
|
Пределы взвешивания(гр.) |
7 – 2000 грамм |
7 – 2000 грамм |
|
Точность (гр.) |
± 0,3 – 1,0 грамм |
± 0,3 – 1,0 грамм |
|
Производительность (макс) |
до 35 доз\мин |
до 60 доз\ мин |
|
Объем кармана |
1 600ml |
1 600ml |
|
Исполнение |
Один уровень весовых карманов |
|
|
Операторская панель |
10.4"LCD Touch Screen панель |
|
|
Опции |
Рифленое исполнение/бункер синхронизатор/принтер/вращающийся центральный вибратор |
|
|
Количество программ дозировки |
99 |
|
|
Приводная система |
Шаговые двигатели |
|
|
Электроподключение |
220V / 1500W / 50/60HZ |
|
|
Габаритные размеры в упаковке |
1440(длина)x1110(ширина)x1260(высота) |
|
|
Масса |
340 кг |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||

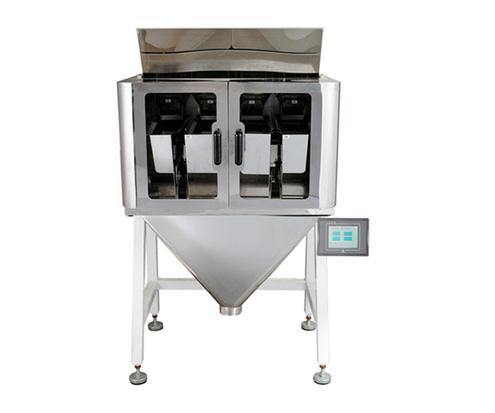

Линейный весовой дозатор JW- 4
Привод - Электромеханический, на шаговых двигателях
Пределы дозирования - 7-3000 гр.
Объем кармана - 1 600 мл
Точность дозирования ± 0,5 –3,0 грамм
Класс защиты - IP 54
Производительность - до 25 доз\мин, память на 20 программ
Питание - 220 В
Мощность - 1 кВт
Управление - LCD экран, интерфейс на русском языке
|

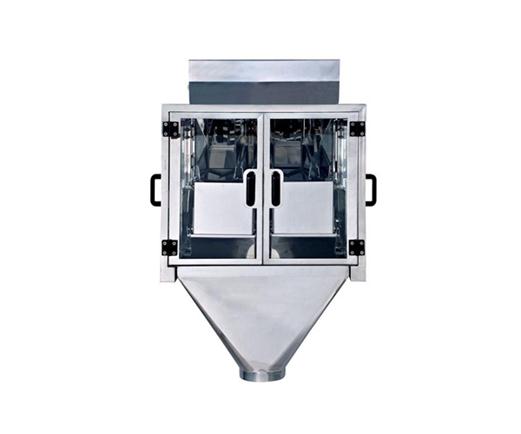

JW-4 линейный весовой дозатор |
|
|
Предназначен для точного и скоростного дозирования сухих сыпучих, замороженных, мелкоштучных продуктов, таких как орехи, печенье, кофе (гранулированный и в зернах), чай, сахар, конфеты, пряники, пельмени, макаронные изделия и т.д., а так же не пищевой продукции – винты, гайки, электрокомпоненты и т.д.
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель |
JW- 4 |
|
Пределы дозирования |
20– 3000 грамм |
|
Объем весового кармана |
2500 мл |
|
Точность |
± 0,5 – 4,0 грамм |
|
Производительность |
До 30 доз/мин. |
|
Исполнение |
два уровня весовых карманов |
|
Количество программ дозировки |
20 |
|
Экран |
Цветной LCD экран с цифровой клавиатурой |
|
Электропитание |
220 вольт |
|
Мощность |
1,0 кВт |
|
Масса |
180 кг |
|
Габаритные размеры |
1710 х 1200 х 1060 мм |
