Оборудование для резки гофрокартона (для гофролиний - гофроагрегатов)

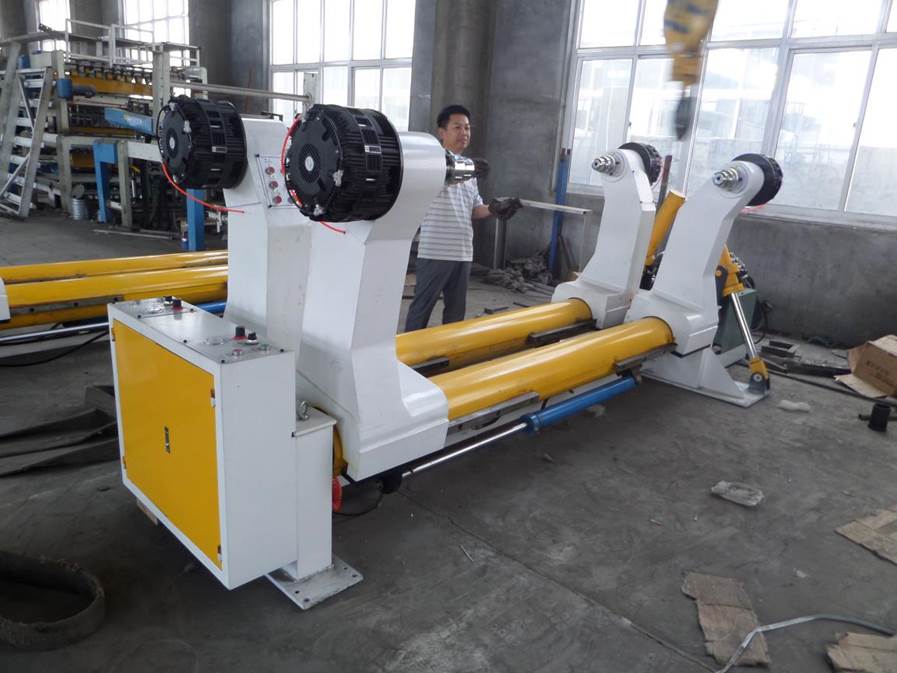

1. TS-B-150-1400 Гидравлический раскат бобин







Технические характеристики:

♦♦♦ Тип привода:                                                  гидравлический

♦♦♦ Рабочая ширина:                                   максим. 1600, мин. 500мм

♦        Диаметр бобины:                                максим: 1500мм, мин. 350мм

♦        Максимальная нагрузка на одну сторону: 2000кг

♦        Диаметр главного вала стенда:                          Ф 180мм

♦        Рабочее давление :                                            0.6-0.9 мПа

♦        Общая мощность:                                                 4.0кВт

♦        Электропитание:                                                380В 50Гц

♦        Габариты:                                              3600х1650х1500(ДхШхВ)

Параметры гидравлической станции:

♦        Рабочее давление:                                             12-16 MPA

♦        Рабочий диапазон гидравлического цилиндра (качение): Ф 100мм-460мм

♦        Диаметр гидравлического цилиндра (зажим):               Ф 63мм-900мм

♦♦♦ Мощность двигателя гидравлической станции: 4.0кВт (непрерывная работа)

♦        Электропитание электромагнитного клапана гидравлической станции: 220В 50Гц

Устройство:

♦        Симметричная конструкция позволяет одновременно устанавливать 2 бобины для непрерывной работы оборудования.

♦        Гидравлический привод зажима, центрирования и спуска/подъема бобины.

♦        Пневматическая система регулировки усилия натяжения

♦        Цанговый зажим с возможностью расширения

♦        Натяжение полотна контролируется пневмотормозом, возможна ручная регулировка полотна, а также использование автоматического бумагосоединительного узла для контроля за натяжением.

Материал и производители компонентов

♦        Главный вал: высококачественная бесшовная стальная толстостенная труба, диаметр: Ф 154мм место производства: CHENGDU

♦♦ Рама и держатели: литые HT200, место производства: HEBEI

♦        Подшипники: место производства: HAERBIN, WAFANGDIAN, LUOYANG

♦        Электрическое оборудование: место производства: ZHEJIANG, CHINT

♦        Пневматическое устройство: место производства: SHANDONG

♦        Гидравлическое устройство: место производства: SHANGDONG, ZAOZHUANG



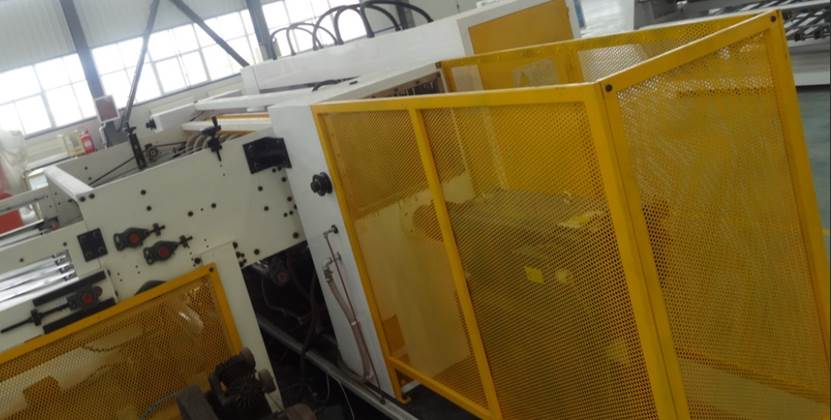

2. TS-DWCT-150-1400 Оборудование для продольной и поперечной

резки картона и укладки листов

♦        Скорость - 120м/мин.

♦        Аккуратный вывод листов

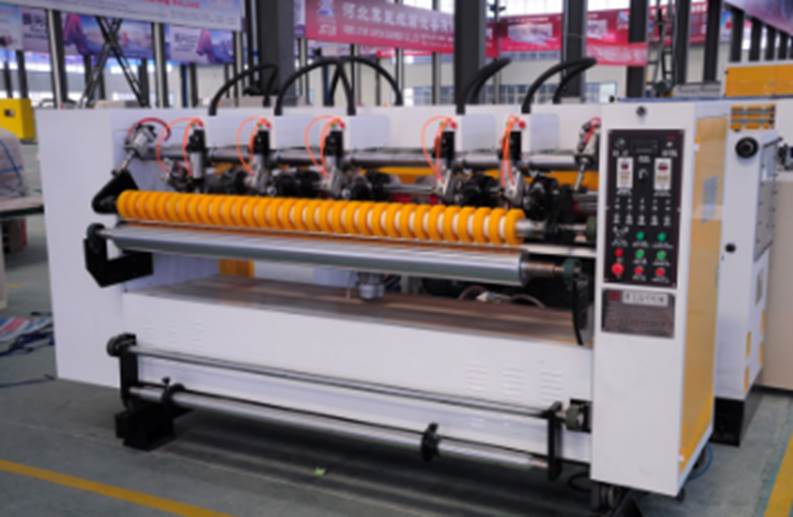

1) ПРОДОЛЬНО-РЕЗАТЕЛЬНЫЙ УЗЕЛ







Машина оснащена системами автоматического контроля натяжения картона и синхронизации всех узлов линии.

Подающие ролики фирмы "sun" не повреждают гофрокартон. Пневмоудаление облоя с электрической настройкой объема воздуха.

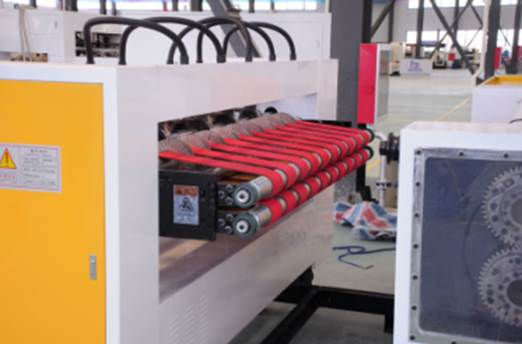

На выходе установлены резиновые ремни на двух протяжных валах

(верхнем и нижнем), которые обеспечивают ровный вывод картона и равномерность натяжения. Благодаря резиновому покрытию, гофрокартон не повреждается.

Продольная и поперечная резка работают от отдельных приводов, продольные и поперечные ножи легко настраиваются.

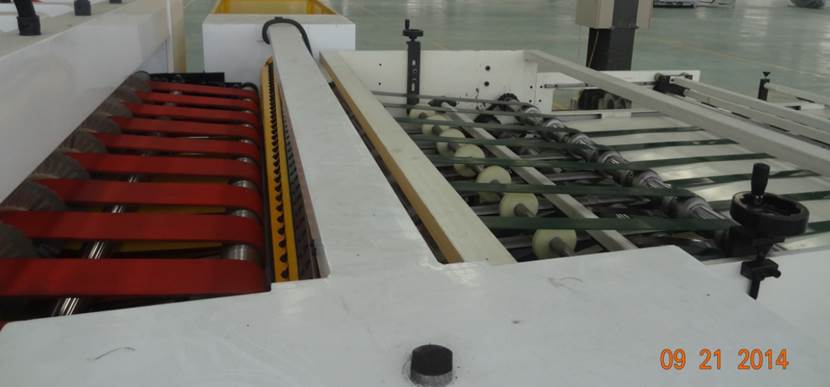

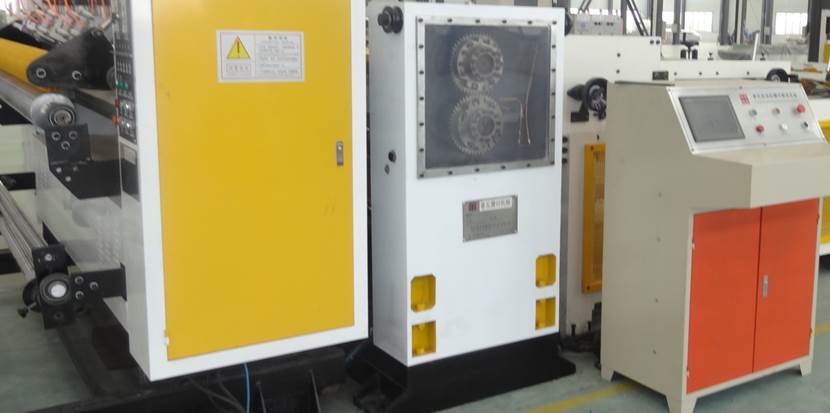

2) Поперечная резка (листорезка - флаторезка) с компьютерным управлением







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

♦        РАБОЧАЯ ШИРИНА: 1400MM

♦        РАСЧЕТНАЯ СКОРОСТЬ: 150M/MMH

♦        РАБОЧАЯ СКОРОСТЬ: 120M/M^

♦        ДИАПАЗОН ДЛИНЫ РЕЗКИ: 500-9999MM

♦      ТОЧНОСТЬ РЕЗКИ: +/- 1MM (постоянная скорость) ♦♦          Диаметр ножевого вала: ф240 мм

♦        Ширина стенки рамы: 900мм

♦♦  Электропитание: 380В 50Гц 38A

♦        Общая мощность машины: 46.5кВт

♦♦  Общие габариты: 4050ммx1550ммx1920мм(ДxШxВ)









Описание:

♦        Высокопрочная рама и основание. Окно просмотра для удобства контролирования рабочего процесса

♦        Автоматическая смазка с помощью масляного насоса обеспечивает точность трансмиссии.

♦♦ Высокоточные, прочные шестерни, имеют долгий срок службы, подходят для работы на высокой скорости, обеспечивают точность реза, отсутствие неровных краев.

♦        Высокоточный ножевой вал.

♦        Специальное устройство для быстрой и легкой смены ножей.

♦♦ Все системы соответствуют стандартам C.E, прошли строгую промышленную компьютерную проверку, гарантируется высокое качество всех компонентов, долгий срок службы, стабильность.

♦        Немецкий сервопривод переменного тока KEBY, Серводвигатель OTE, Шанхай имеют высокую скорость и высокую точность.

♦♦ Машина оборудована системой самодиагностики.

♦        Компьютер управляет синхронной работой всех механизмов.

♦        Память на 999 заданий.

♦♦ Длина резки: 500-9999мм, точность резки: +/- 1мм

♦        Спиральный нож тайваньского производства









Материал и производители компонентов:

♦        Две стенки рамы и основание: HT200 литой чугун

♦        Верхний и нижний ножевые валы: 45# сталь

♦        Материал ножа: W18crv5Co5 (предназначен для работы на высокой скорости)

♦        Материал шестерней: 42CrMnTi, шестерни точно заточены, закалены, степень точности 6, невысокое боковое биение, низкая шумность, стабильность трансмиссии.

♦        Главный приводной двигатель (серво, перем.т.) мощность: 18.5кВт 2 шт. производитель: FUTIAN, Шанхай

♦        Мощность двигателя транспортировки картона: 2.2кВт 4 шт. Производитель: инвертерный двигатель WUXI

♦        Двигатель масляного насоса: мощность 0.37кВт - 2 шт. Производитель: GUANGZHOU

♦        ЭНКОДЕР - REP.

♦        Подшипники: HRB, рольганг: zhejiang jingrun

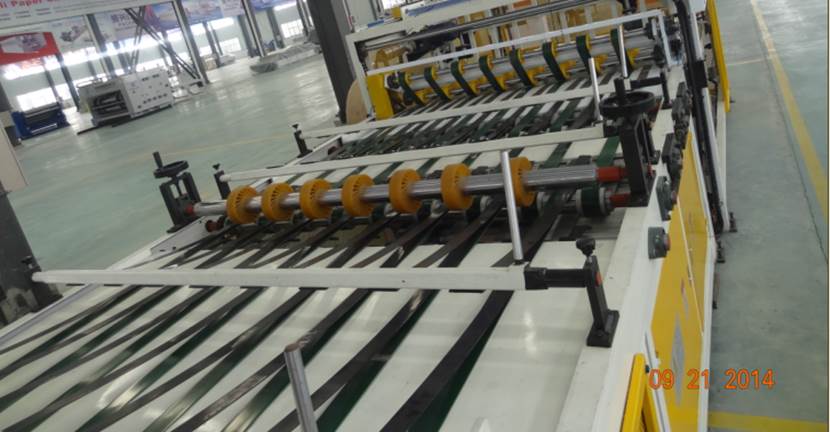

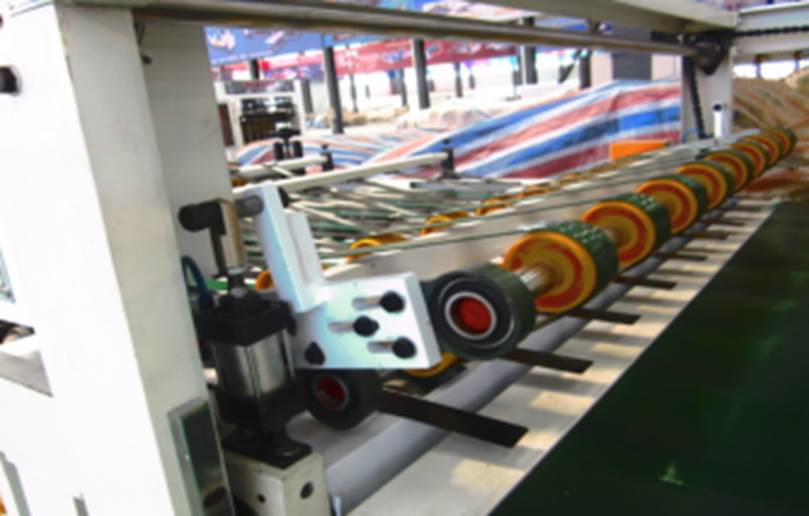

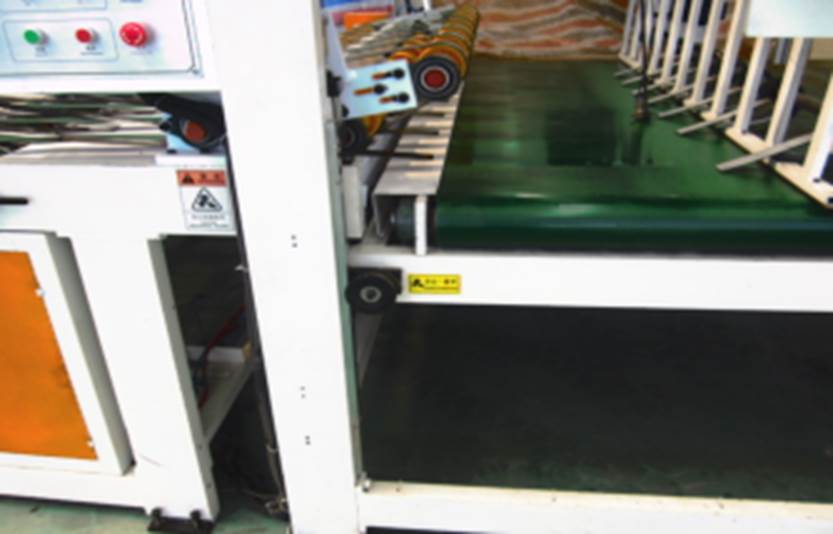

3. TS-DWST-150-1400 листоукладчик

❖ Система проводки картона состоит из 3-х секций. Все три секции работают от инвертерного двигателя, все механизмы работают синхронно.









❖ Пневматический подъем и настройка выводящего транспортера.





♦♦♦ Длина укладки 500мм.







Технические характеристики:

♦♦♦ Счетчик количества, автоматическая смена заданий, автоматический вывод. ♦♦♦ Инверторный двигатель, синхронность работы, аккуратный вывод картона и стабильность.

♦♦ Автоматическая настройка упора на размер картона.

♦        Автоматический подсчет количества, автоматический вывод.

♦        Управление с помощью сенсорной панели с удобным интерфейсом, возможность сохранения заданий.

♦        Установленная мощность: 15кВт

♦        Расчетная скорость: 150м/мин

♦        Скорость: 120м/мин

♦        Max Divided: 4 patches.

♦        Высота стопы: 10-500мм.

♦♦ Длина стопы; 4000-1600мм

♦        Установленный размер: 8м x 3.5м x 2м.

Производители импортных компонентов:

 ♦♦ Электрическое оборудование: Тайвань, DELTA

 ♦♦ Двигатель: Шанхай, OTE

  ♦♦ Подшипники: HRB.
