Трехслойный гофроагрегат c паровым нагревом 1600 мм, скорость 60 м/мин, ​Спецификация подробная



Скорость: 80м/мин

Экономичная скорость: 60м/мин

.

Название


Кол-во

Примечание

1

Гидравлический раскат TS-B (опция)

уст

Гидравлическийбезосевой,пневматический тормоз

2

Подающая каретка

6 уст





3



Гофромодуль с беспальцевым съемомTS-280S



1 уст

280MM вакуумная крышка; гофровал 280, высокачественная сталь, нагревательный вал 410мм, прижимной вал Ф285мм, моторизированная регулировка ширины проклейки

4

Устройство предварительного нагрева и формирования типаTS

2 уст

600мм

Размер можно регулировать



5



Накопительный мост(усиленный тип)



узел

ADSORB STRAIN

ELECTRIC ADJUST

DEFLECT

6

 Двухэтажный нагреватель

уст

600мм

Размер можно регулировать



7



Клеепромазочный модуль



уст

Пневматическая регулировка прижимных роликов, клеенаносящий вал хромирован и имеет насечки



Сушильно-охлаждающий стол(усиленный)

узел

Гидравлический подъем и опускание нагревательных панелей 600мм×12шт, автоматическая корректировка отклонения. FULI ведущий ремень, включает стойку ведущего вала, верхний вал800mm, нижний вал 630мм, компоненты холодного формирования: 6м длины



9



Продольная резка



уст

5 лезвий, 8 линий, Продольная резка с функцией корректировки бокового смещения

10

Автоматическая скоростная двухэтажная поперечная резка с компьютерным управлением TS-A/B

уст

Двухэтажная резка с компьютерным управлением и спиральными лезвиями, кнопочная система контроля

11

Двухэтажный листоукладчик TS-A

уст



12

Основная система передачи

узел





13



Система изготовления клея



узел

Циклическая система, трубки пользователь закупает самостоятельно

14

Электрическая система

узел



15

Паровая система

1 узел



16

Система вытяжки

узел















































Основные технические параметры производственной линии



Технические параметры

WJ 80-1600-3



Описание производственной линии

Направление рабочего потока оборудования

Определите место подачи - справа или слева



Скорость (м/мин)

80



Экономичный режим скорости (м/мин)

60



Рабочая штрина (мм)

1600



Длина резки (мм)

400-2 400



Точность резки (мм)

±1



Точность продольной резки

±1



Профиль

ACB,E на ваше усмотрение



Размер линии (Д*Ш*В) м

Около 50x4.5x5

Стартовая конфигурация: 43x4.5x5



Общая мощность

120-150кВт



Производительность за смену (x104 м/8ч)

4.6



Тип нагрева

Насыщенный пар



Потребление пара

0.8-1.0МПа

Около 2T/ч



Клеящее вещество

Кукурузный крахмал



Потребление крахмала (г/м2)

8-10



Потребление воды

тонн/ч



Потребление воздуха

Компрессор 10-15 HP







Требования по тестированию

Класс сырьевой бумаги

>B



Влажность сырьевой бумаги

11%±1%



Лицевая бумага

200-300г/м2



Гофрированная бумага

105-180г/м2



Электрический источник

фазы

380В 50Гц



Требования к цеху

Размер (Д*Ш*В) м

57/50X11X5



Рабочие

6-9





Спецификация стартовой конфигурации.

Завод утверждает, что для рабочей скорости 60 м/мин достаточно стартовой конфигурации

Скорость: 80м/мин

Экономичная скорость: 60м/мин

.

Название


Кол-во

Примечание

1

Механический безосевой раскат TS-C

уст

Используется механический контроль, пневматический тормоз

2

Подающая каретка

6 уст





3



Гофромодуль с беспальцевым съемомTS-280S



1 уст

280MM вакуумная крышка; гофровал 280, высокачественная сталь, нагревательный вал 410мм, прижимной вал Ф285мм, моторизированная регулировка ширины проклейки

4

Устройство предварительного нагрева и формирования типаTS

2 уст

600мм

Размер можно регулировать

5

Накопительный мост(общий тип)

узел

ADSORB STRAIN

ELECTRIC ADJUST

DEFLECT

6

 Двухэтажный нагреватель

уст

600мм

Размер можно регулировать



7



Клеепромазочный модуль



уст

Пневматическая регулировка прижимных роликов, клеенаносящий вал хромирован и имеет насечки







8







Сушильно-охлаждающий стол(обычный)







узел

Подъем и опускание нагревательной панели 600мм×12шт, автоматическая корректировка отклонения. Включает стойку ведущего вала, верхний вал 630мм, нижний вал 630мм, компоненты холодного формирования: 6м длина



9



Продольная резка



уст

5 лезвий, 8 линий, Продольная резка с функцией корректировки бокового смещения



10

Автоматическая скоростная поперечная резка с компьютерным управлением TS-C





уст

Резка с компьютерным управлением и спиральным лезвием, кнопочная система контроля

11

Листоукладчик

TS-B

уст



12

Основная система передачи

узел





13



Система изготовления клея



узел

Циклическая система, трубки пользователь закупает самостоятельно

14

Электрическая система

узел



15

Паровая система

1 узел



16

Система вытяжки

узел













           Технические параметры и возможности каждой машины

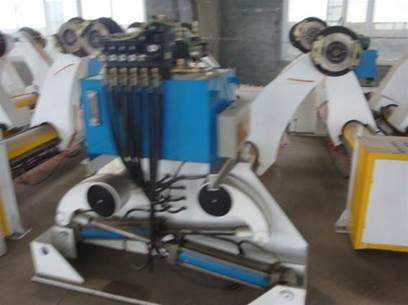

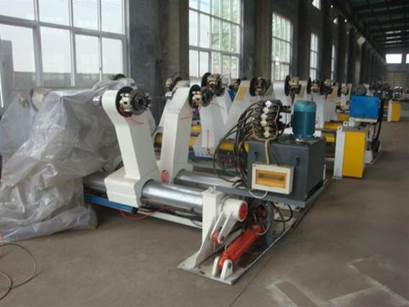

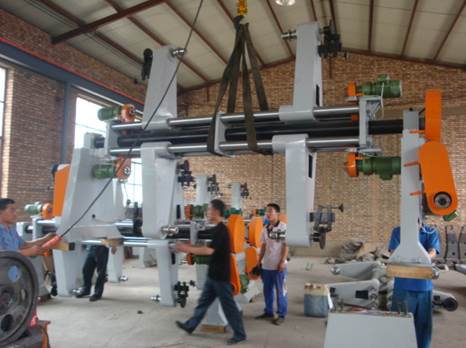

  1. Раскат гидравлический

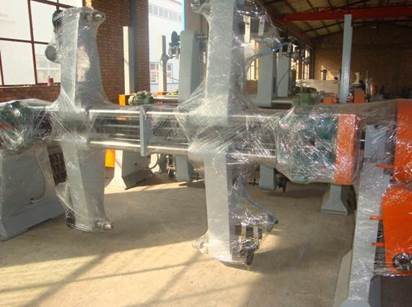

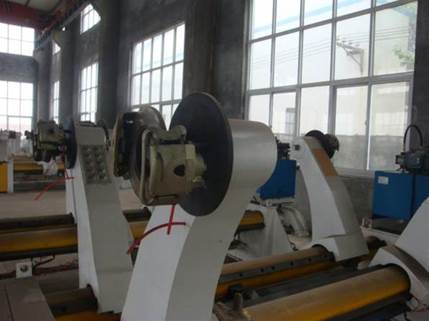

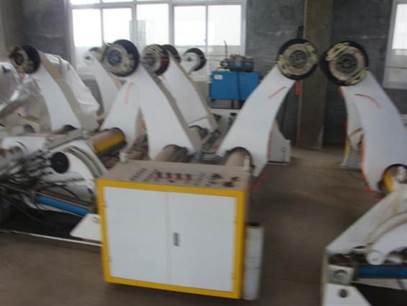

  Описание: DSC03867Описание: DSC03866Описание: DSC03863Описание: DSC03861Описание: DSC03860Описание: DSC03870

Функциональные характеристики:

1)      Конструкция для двух бобин с четырьмя опорами; Бобины на двух опорах можно удерживать одновременно.

2)      Гидравлический подъем, опускание, зажим и центрирование.

3)      Натяжение полотна контролируется пневматически или с помощью магнитного порошка; сменные зажимные патроны – в качестве опции.

4)      Эффективная ширина: 900мм-2550мм; макс. диаметр бобины: Ф1500мм

5)      Макс. вес: 3T

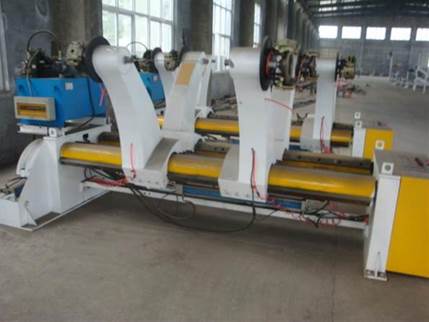

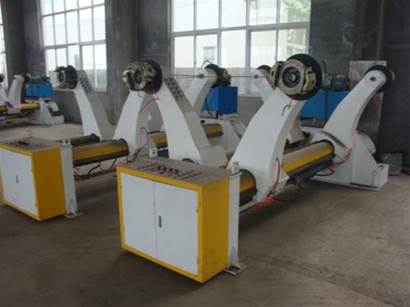

Стандартная комплектация: Механический безосевой раскат TS-C

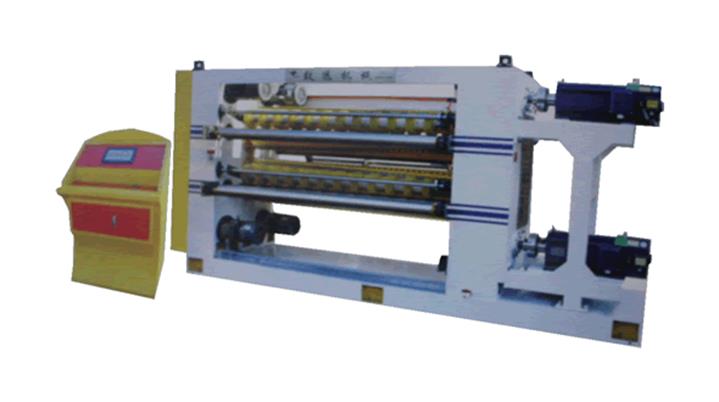

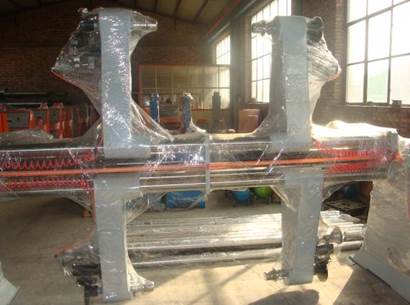

Описание: 五轴无轴支架Описание: DSC07791Описание: DSC06249

Функциональные характеристики:

1)      Макс. диаметр бобины: φ1500мм

2)      Ширина: 1800мм

3)      Моторизированное управление подъемом-опусканием бобины, зажимом, движением, обратным движением

4)      Контроль натяжения бобины ручными или пневматическими тормозами.



2. Подающая каретка

Включает рельсы и каретки 6 комплектов

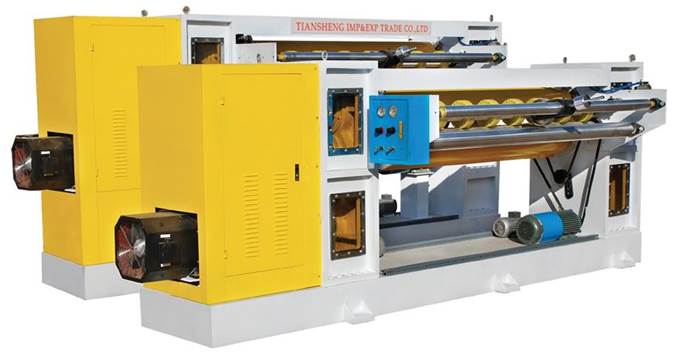

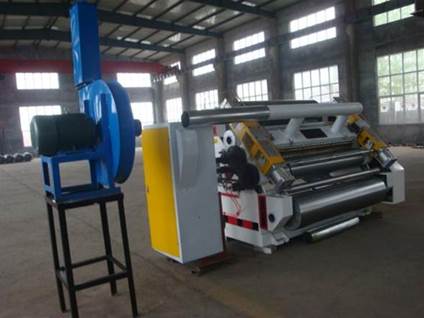

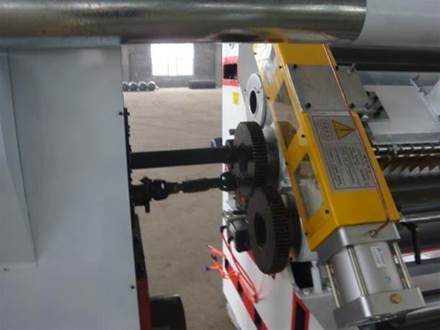

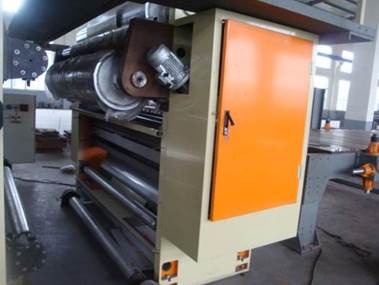

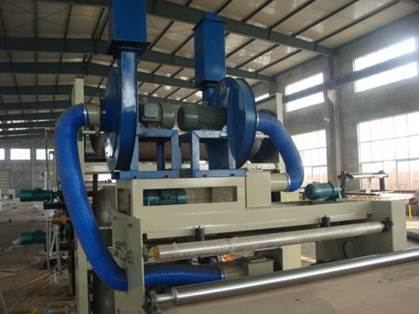

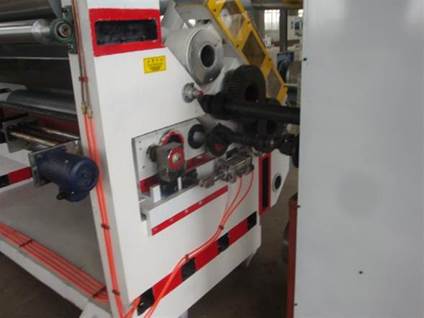

3. Гофромодуль

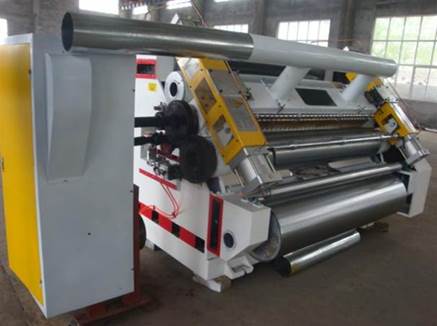

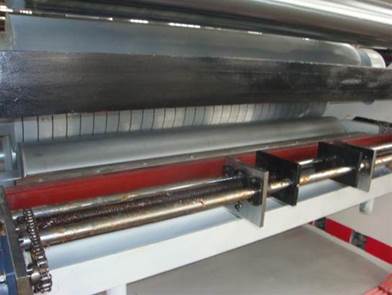

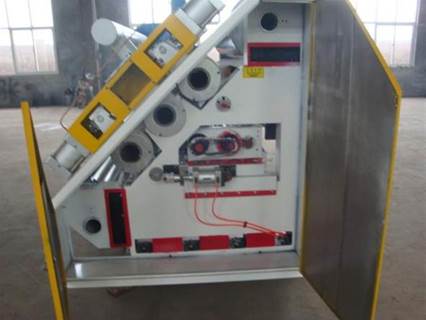

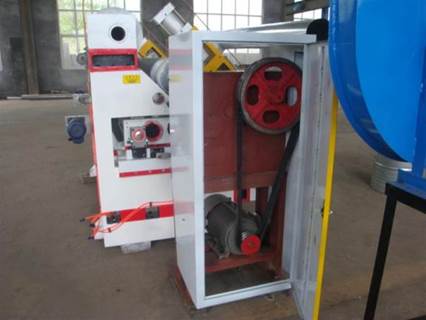

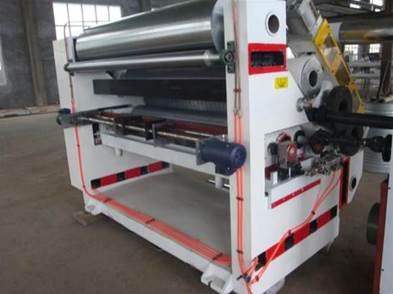

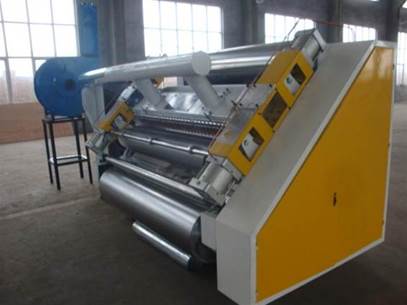

Описание: DSC03858Описание: DSC03857Описание: DSC03855Описание: DSC03854Описание: DSC03853Описание: DSC03852Описание: DSC03851Описание: DSC03850Описание: DSC03849Описание: DSC03848Описание: DSC03846Описание: DSC03859

1)       Скорость: 80м/мин

2)       Эффективная ширина: 1600мм

3)       Гофровал: Φ280мм

4)       Толщина стенки: 150мм

5)       Индивидуальная погружная система смазки сокращает уровень шума, сохраняет стабильность работы. Универсальная приводная система.

6)       Гофровал, прижимной вал и клеенаносящий вал имеют пневматическую регулировку.

7)       Вакуумная система проводки позволяет выполнить превосходное формирование флюта при высокой скорости обработки.

8)       Подшипники гофро и прижимного валов используют смазку под температурой.

9)       Автоматическая цикличная подача клея.

10)     Верхний-нижний гофровалы изготовлены из высококачественного стального сплава 48CRMO. Твердость HRC58°-60°, поверхность шлифованная.

11)     Поверхность компонентов хромированая и сетчатая.

12)     Ширина при моторизированном или ручном нанесении клея совпадает с шириной бумаги.

13)     Имеет контроль преобразования частоты главного двигателя (опция)

14)     Диаметр нагревательного вала: 410мм

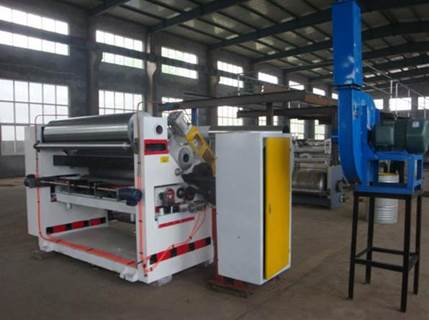

4. Устройство предварительного нагрева

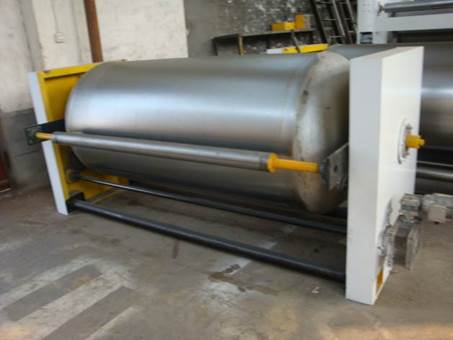

Описание: DSC02748

1)       Диаметр устройства 600мм

2)       Устройство предварительного нагрева может самостоятельно вращаться, чтобы улучшить эффект теплообмена. Имеет ручной тормоз.

3)       Соответствует гос. стандартам и получил сертификат проверки.

4)       Электрическая регулировка области нагрева; диапазон: 60°-240°.

5)       Доступная ширина: 1600мм



5. Накопительный мост

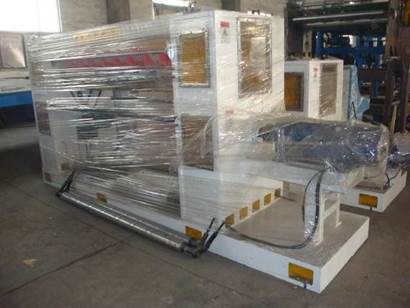

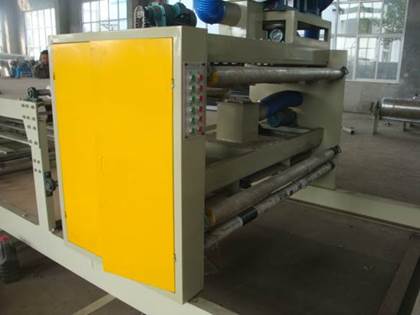

Описание: DSC01342Описание: DSC01338Описание: DSC01343

1.       В целях безопасности персонала применены: прочная лестница, безопасные рельсы и прочные плиты.

2.       Использует передачу хлопчатобумажной лентой, уменьшающей трение и обеспечивающей вентиляцию

3.       Конвейерные валы отшлифованы и хромированы.

4.       Используется вакуумная проводка полотна, позволяющая регулировать подачу и синхронизировать скорость проводки полотна

5.       Используется PLC контроль, предотвращающий отклонение нескольких слоев гофрированной бумаги

6.       Накопительный мост и клеепромазочный модуль работают отдельно и имеют простое управление.

7.       Скорость: 80м/мин.

8.       Доступная ширина: 1600мм.



6.  Двухэтажный нагреватель

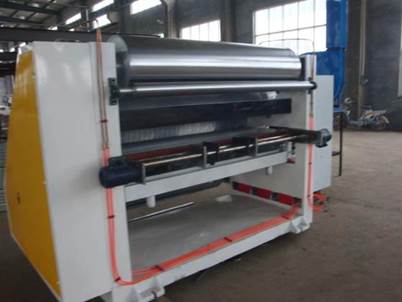

Описание: DSC02761

1.       Диаметр нагревательного вала 600мм

2.       Устройство предварительного нагрева может выполнять самостоятельное вращение,  чтобы увеличить результат нагревания. Имеет ручной тормоз.

3.       На предварительном нагреве используется редукторный двигатель, предотвращающий обрыв полотна.

4.       Вал соответствует гос. стандартам и получил сертификат проверки.

5.       Электрическая регулировка области нагрева, диапазон регулировки: 60°-240°.

6.       Доступная ширина: 1600мм



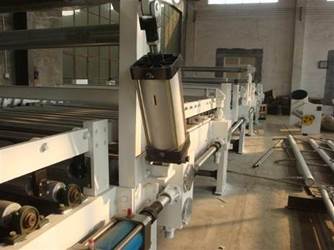

7. Клеепромазочный модуль

A.      Поверхность клеенаносящего вала сетчатая и хромированная

B.       Ракельный вал имеет сетчатую поверхность, прижимной вал хромирован

C.       Пневматический контроль подъема прижимного вала

D.      Диаметр клеенаносящего вала: 240мм

E.       Автоматическая подача клея.

F.       Подогрев, способствующий текучести клея.



8. Сушильно-охлаждающий стол

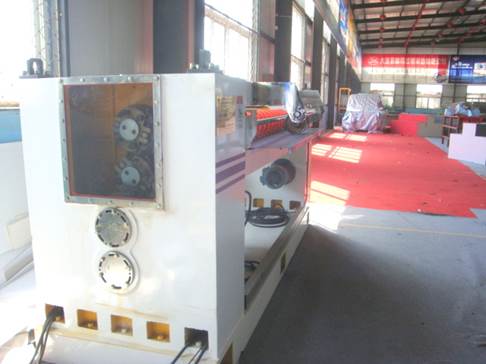

Описание: 未标题-31Описание: DSC02780



1)       Нагревательная панель: длина 600мм, высота 135мм, поверхность шлифованная - 12шт

2)       Верхний и нижний ремни оснащены устройством корректировки отклонения, устройством регулировки натяжения.

3)       Охлаждение и формовка используют прижимной вал, длину можно регулировать, чтобы обеспечивать качество формовки картона

4)       Ведущий вал покрыт износостойким чехлом, имеет отдельный привод и низкий уровень шума

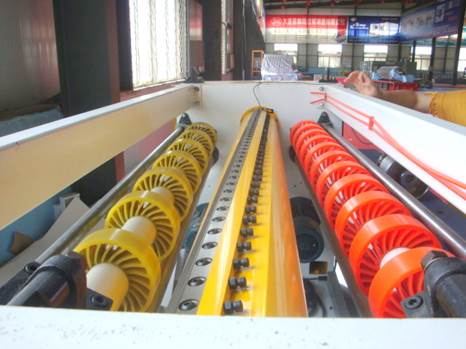

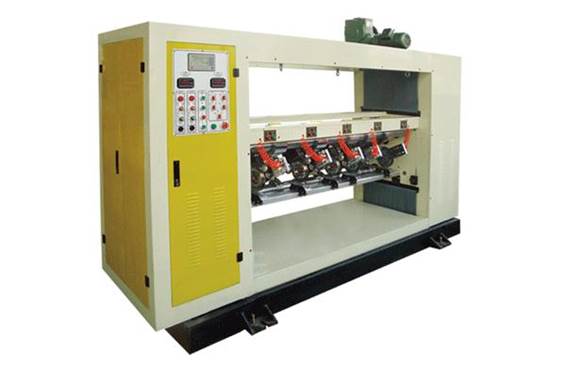

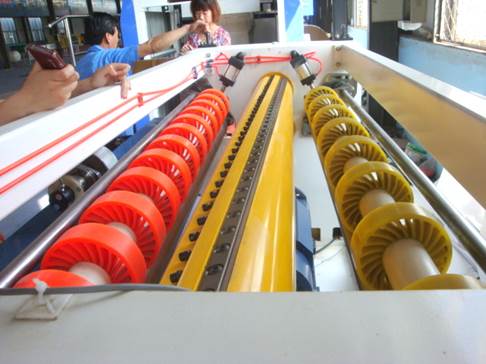

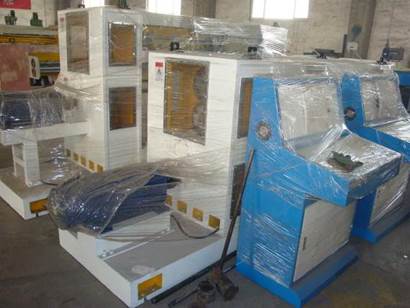

9. Продольная резка

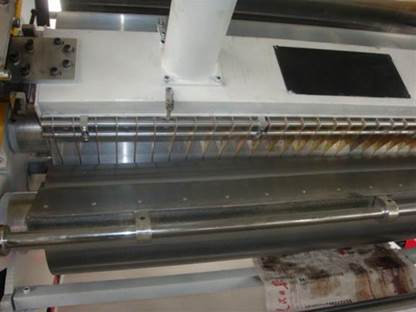

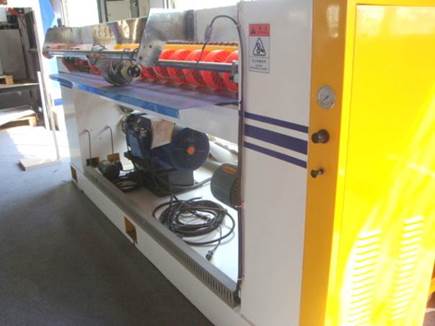

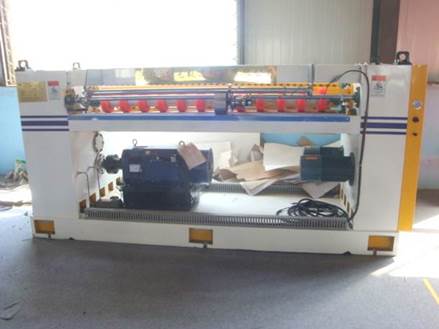

Описание: 20110812153644_9843







1.       лезвий 8 рилевок.

2.       Привод двигателя с частотным преобразователем.

3.       Автоматическое устройство коррекции отклонений, машина может двигаться влево и вправо, снижается уровень отходов.

4.       Высокая скорость резки. Рез ровный, гладкий.

5.       В процессе производства можно выполнить автоматическую заточку лезвия без остановки машины. В соответствии с  используемым материалом установите время автоматической заточки.

6.       Скорость: 80м/мин.

7.       Ширина: 1600мм



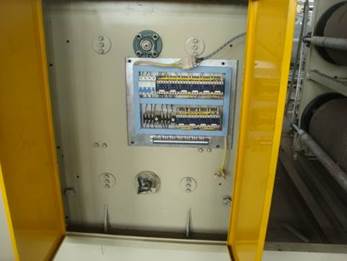

10. Поперечная резка с компьютерным управлением

Описание: DSC03951Описание: DSC03948Описание: DSC03946Описание: DSC03945Описание: DSC03940Описание: DSC03953

1)       Использует геликоидальные ножи для резки

2)       Панель управления, на экране отображается информация по работе для пользователя.

3)       Регулируемый беззазорный механизм обеспечивает точное сцепление, сбалансированную работу, высокую точность и низкий уровень шума.

4)       Длина резки: 400мм-9999мм, макс. скорость машины: 80м/мин.





Двухэтажная поперечная резка с комп. управлением

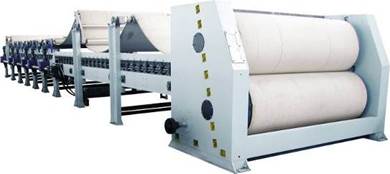

Описание: DSC02746Описание: DSC02744

Автоматическая компьютерная система контроля TS-A

Описание: 13

Функциональные характеристики:

1.     Резка по фиксированной длине или фотометке, автоматическая смена или выбор заказа

2.     Синхронизированный AC сервоконтроллер – высокая точность, эффективность и надежность

3.     Инверторный контроль, синхронизированный с производственной линией

4.     Цветной сенсорный экран панели управления, прост в управлении и обеспечивает визуализацию работы





Автоматическая система контроля TS-B с геликоидальными ножами

Описание: dcp19



Функциональные характеристики:

1.    Используется резка двумя геликоидальными ножами, возможность производства картона различной длины.

2.    Панель управления. На дисплее отображается информация, которую можно считывать и изменять.

3.    Регулируемый беззазорный механизм обеспечивает точное сцепление, сбалансированную работу, высокую точность и низкий уровень шума.

4.    Длина реза: 400мм-9999мм, макс. скорость машины: 80м/мин.



11.Стандартная комплектация: одинарный автоматический листоукладчик

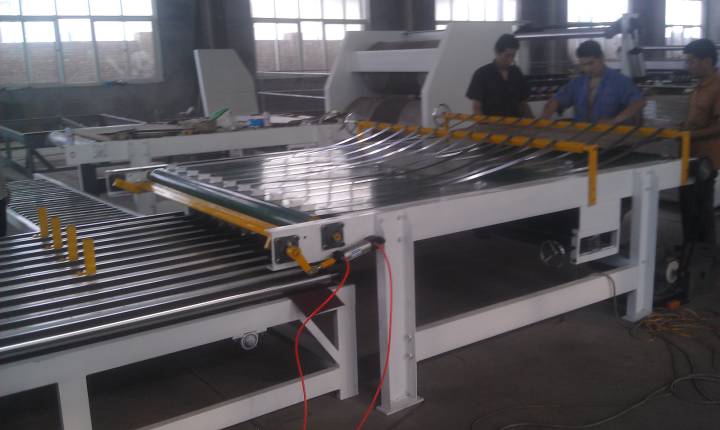

Описание: IMAG0328

1)       Максдлина листа: 2800мм.

2)       Автоматическая укладка картона.

3)       Широкая конвейерная лента позволяет передавать картон по вертикали.

4)       Листы или стопка картона будут перемещены по достижении требуемого значения

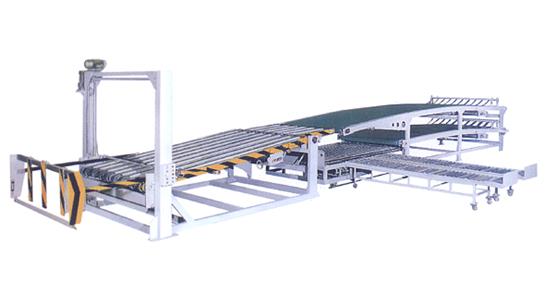

Двухуровневый автоматический  листоукладчик TS-A

Описание: dcp10

Функциональные характеристики:

1.  Способ передачи: Два  разноуровневых конвейера передают полотно

2.  Высота вертикального вывода достигает: 1500мм-1800мм

3.  Скорость двойного продольного конвейера: 43м/мин (50hz)

4.  Скорость горизонтального конвейера: 48м/мин, длина направляющей (gliding frame): 3500мм

5.  Допустимая длина нижнего слоя: 3000мм, допустимая длины вышележащего слоя: 2000мм

6.  Подходит для производственного процесса со скоростью 150-180м/мин и шириной полотна 1600мм-2200мм





12. Система изготовления клея

1)       Система изготовления клея имеет каретку, главный корпус, бак для хранения клея  и передающий механизм (привод)

2)       Автоматическая циркуляция, обеспечивая надежность и текучесть клея.

3)       Электрическая система контроля машины

4)       Интегрированное использование пневматического контроля, электрического контроля обеспечивает передовое управление производственной линией

5)       Имеется система оповещения для согласованности работы операторов.

13. Паровая система

Дренажная система - 1 узел.











Установка и обучение:

--30 дней на установку и вводный инструктаж.

--Вилочный подъемник, электропитание, электрический кабель от главного электрического шкафа к гофролинии предоставляются покупателем.

--паровой котел предоставляется покупателем до установки.
