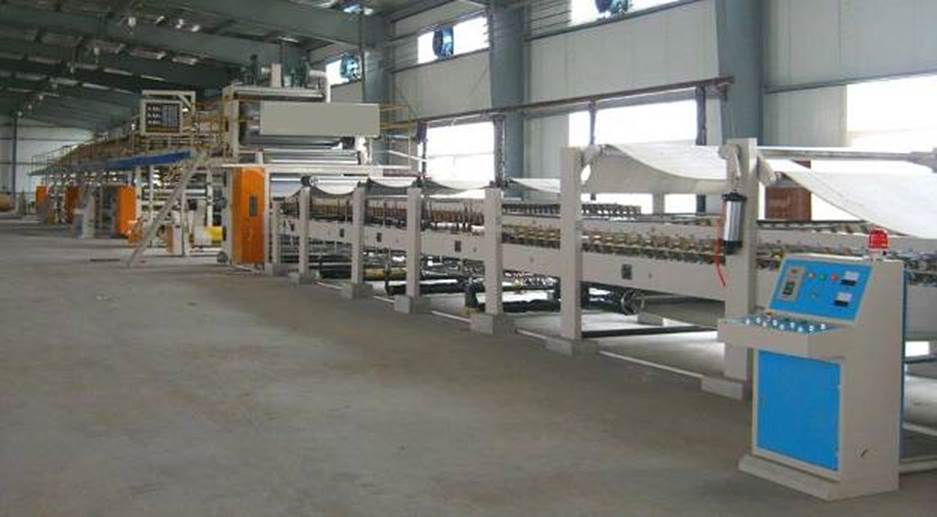

Линия для производства 3-слойного гофрокартона, модель WJ1600-100-3


*-все рисунки носят справочный характер



Технические характеристики:

Ширина полотна:                     1600 мм

Длина линии:                           50-60 м. (зависит от комплектации)

Максимальная скорость:         100 м/мин

Рабочая скорость:                   80 м/мин

Способ нагрева:                      пар (макс. давление 1,2 МПа, ок. 4 т/час)

Максимальная мощность:       около 100 кВт



Обеспечивается покупателем:

1.    Операторы для работы на линии, вода, электричество.

2.     Материалы: бумага, картон, клей для первого пуска и отладки

3.      Смазочные материалы.

4.    Бойлер 4000кг/час, 1,25 МПа, панель, емкость сбора пара.

5.    Обеспечение инструментами и оборудованием (для электрика, сварки, резки труб, резка аргоном и мн. другое.

6.    Проезд по России, проживание и питание инженеров на период пусконаладки оплачиваются покупателем.



Комплектация линии:



Наименование

Кол-во

Примечание

1

Электромеханические раскаты

3

Электроприводы, пневматические зажимы бобин

2

Гофромодуль



1

с вакуумной  проводкой полотна, карданный привод,

диаметр гофровалов 320 мм,

из высококачественной стали,

электрическая регулировка ширины клея

3

Накопительный мост

1

Электромеханическое равнение, вакуумное натяжение

4

Клеемазательная машина

1

Пневматическое управление,VFC

5

Двухэтажный нагреватель

1

Диам. 800 мм, электромеханическая регулировка площади нагрева

6

Предварительный нагреватель

2

Диам. 800 мм, электромеханическая регулировка площади нагрева

7

Сушильно-

охлаждающий стол (сушильная часть)

1

520 мм×16 нагревательных пластин,

отдельная регулировка прижима

8

Сушильно-

охлаждающий стол (охлаждающая часть)

1

Верхние и нижние прижимные валы, длина 6 м.

9

Конвейерные ленты

2

Высококачественные из хлобчатобумажной ткани

10

Машина для продольной резки и рилевки

1

4 ножа резки, 6 рилевок,

Электромеханическая поперечная приводка всей машины, электрический подъем.

11

Двойная NC машина поперечной резки

1

Двойной тип,

Компьютерная, сервомотор,

прямой нож.

12

Главный привод

1

22 кВт, регулировка скорости

13

Компрессор

1

электрический

14

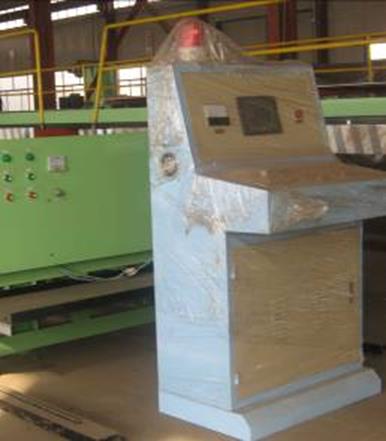

Электрическая система управления

1

Операторская на один гофромодуль и главный привод

15

Паровая система

1

Без бойлера и панели

16

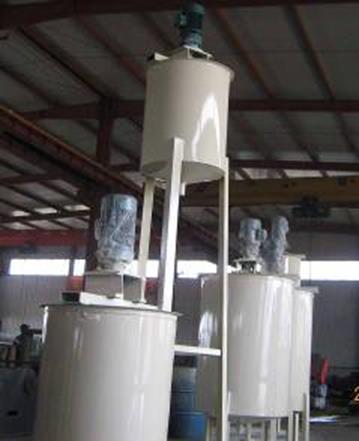

Клееприготовительная станция

1



17

Приемщик листов

1



18

Листоукладчик

1









Описание машин:

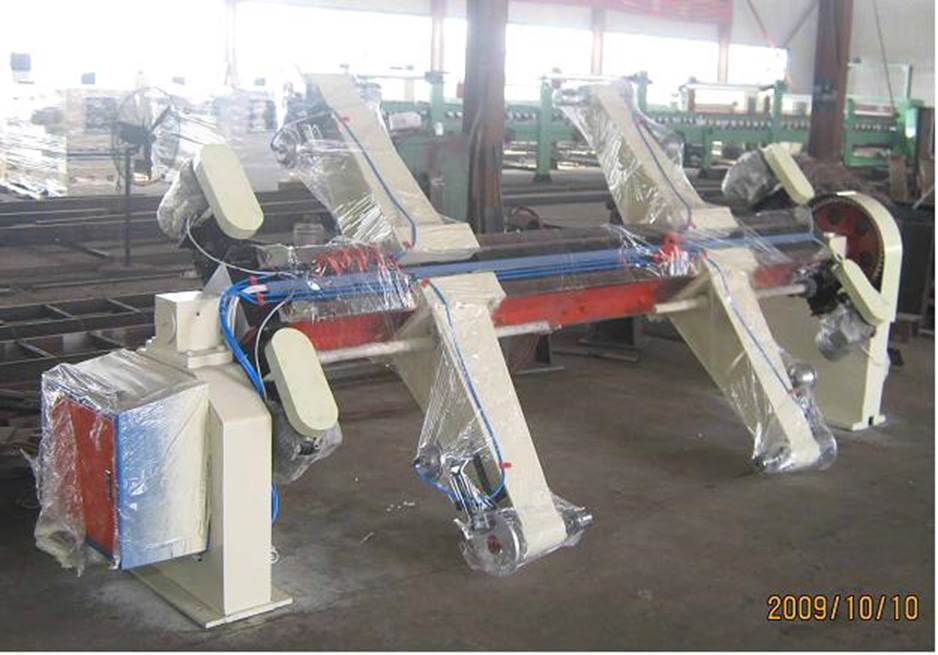

1. Электромеханические раскаты бобин

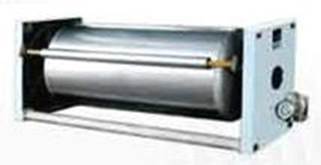

раскат



Характеристики:

* Раскат на два рулона, четыре захвата, могут независимо работать друг от друга,    что позволяет работать без остановки.

* Моторизированное поднятие и опускание
* Моторизированное движение вправо-влево.
* Контроль натяжения: ручной
* ширина: 1600 мм
* максимальный размер рулона: диам. 1400х1600мм
* минимальный размер рулона: диам. 400х800мм
* максимальный вес рулона:  1500-2000 кг.
* Один двигатель 2,2 кВт, для движения захватов двигатель 1,5кВт х 4 шт.

* Возможна установка рельсов с тележками (2 шт) для доставки бобин к раскатам

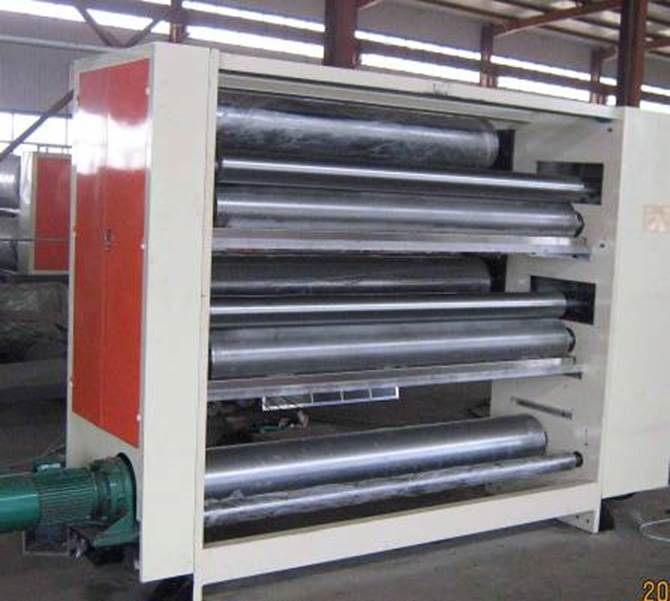

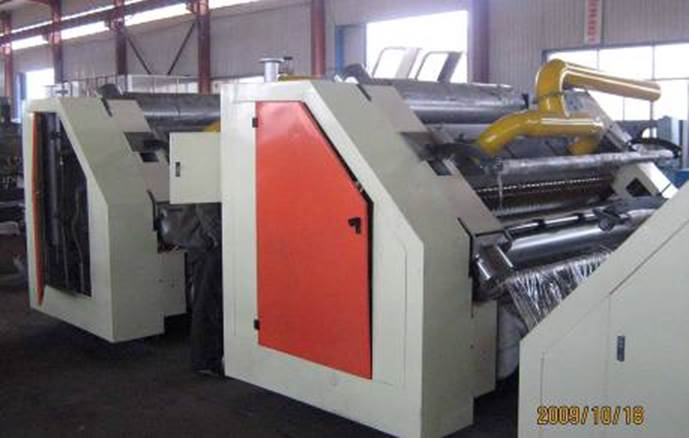

2. Гофромодуль с вакуумной  проводкой полотна



Гофровалы диаметром 320 мм, из высококачественной стали;

Электрическая регулировка ширины клея;



Технические характеристики:

Скорость:                                                                          70-80 м/мин

Ширина:                                                                             1600 мм

Мощность:                                                                         13 кВт

Диаметр гофровалов:                                                        320 мм

Материал гофровалов:                        48CrMo, твердость HRC 58-60, поверхность тщательно отшлифована и хромирована

Проводка полотна:                                         вакуумная, с регулировкой силы прижима

Привод:                                                                    карданный

Тип контроля валов:                                                пневматический верхнего,

прижимного и клеевого валов

Смазка:                                                                    высокотемпературная у гофровалов

и прижимного вала

Профили гофровалов (могут быть):                        (U/V) ACBEF

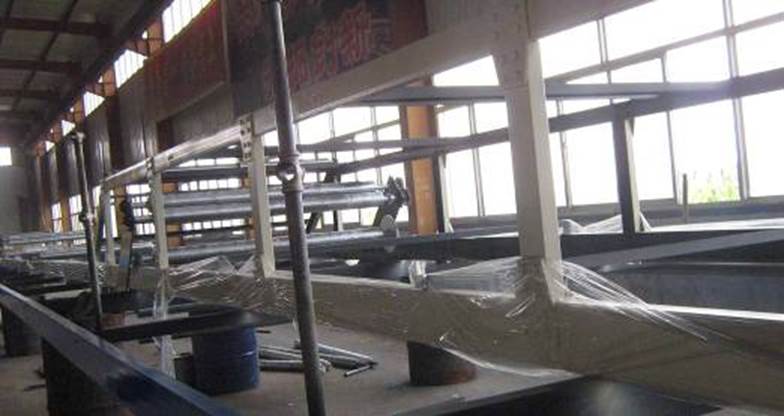

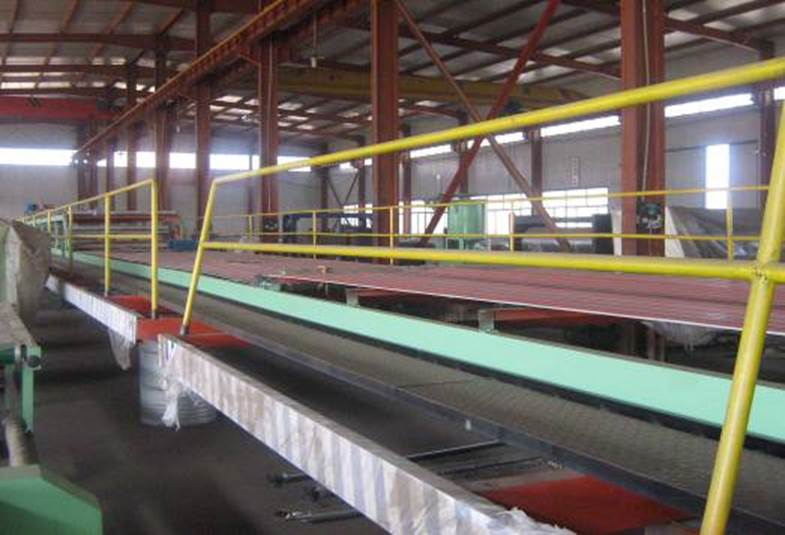

3. Накопительный мост

Электромеханическое равнение, вакуумное натяжение

1.    Изготовлены из швеллерного железа, уголка и др.

2.    Перила ( из 1 дюймовой трубы), две лестницы (швеллер 8, ширина 600 мм).

3.    Вакуумный натяжитель, 3 дюйма с регулировочным клапаном.

Электрическая центровка, двигатель на вакуум 2,2кВт.

4.    Пол из листов с насечками (сопротивление скольжению).

5.    Подъемная система состоит из двух приводных валов на мосту.



过桥

未标题-7

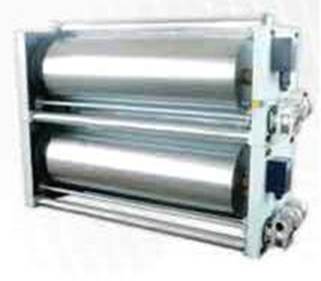

4. Клеепромазочная машина





Пневматическое управление, VFC

  1. Клеенаносящая поверхность имеет сетчатую структуру и хромирована
  2. Вспомогательный вал и валы протяжки тщательно обработаны и хромированы.
  3. Все валы изготовлены из Стали45
  4. Прижимной вал имеет пневматический подъем-опускание, удобное управление
  5. Ручная настройка расстояния между валами
  6. Клеевой вал диаметром 240 мм, вспомогательный 100 мм, прижимной 125 мм
  7. Механический привод

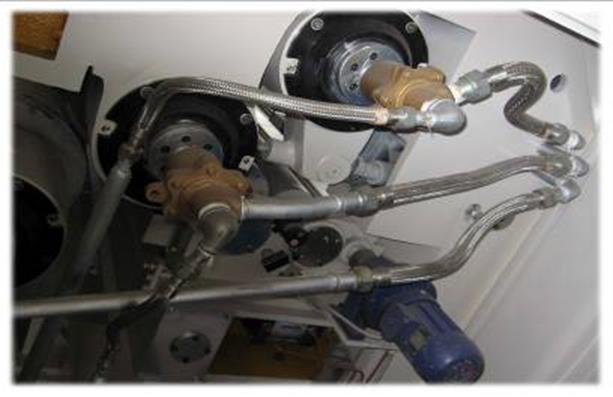

5. Двухэтажный нагреватель



Диаметр:                          800 мм

Электромеханическая регулировка площади нагрева (двигатель 0,55кВт)

Паровой нагрев

Материал:                        сталь Q253A

Материал станины:          HT200 (литьё)



6.   Предварительный нагреватель для бумаги/картона

прехитер

Диаметр:                          800 мм

Электромеханическая регулировка площади нагрева (двигатель 0,55кВт)

Паровой нагрев

Материал:                        сталь Q253A

Материал станины:          HT200 (литьё)

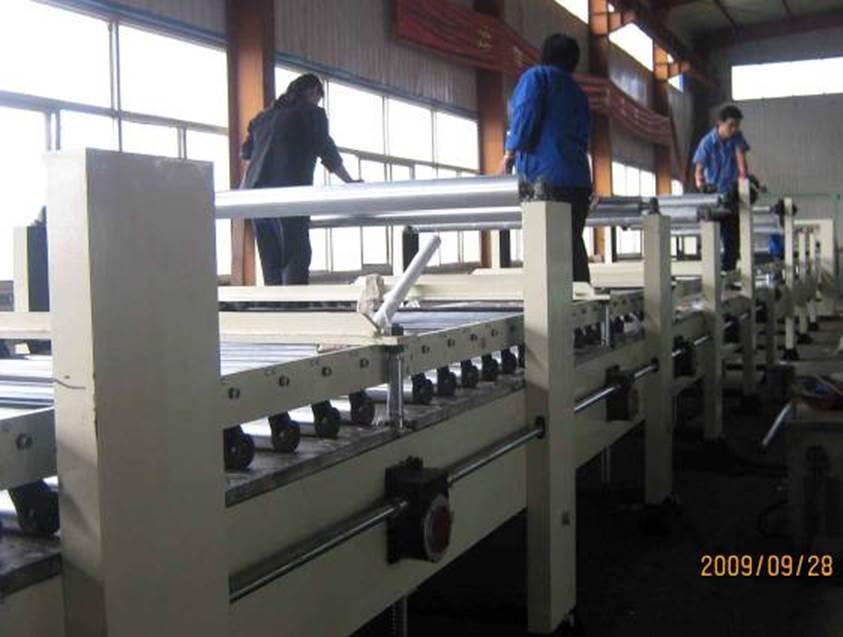

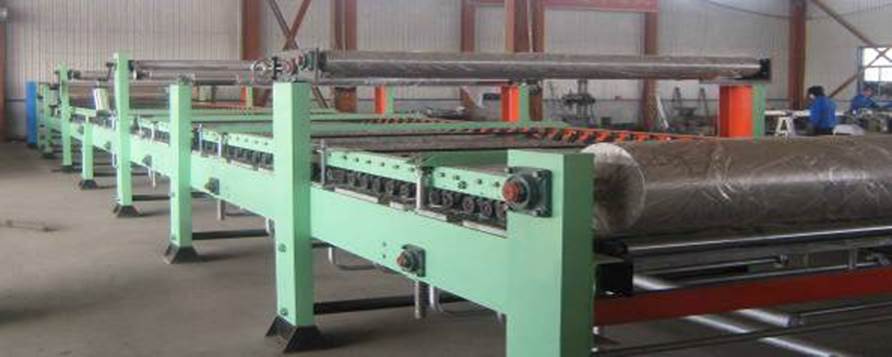

7.   Сушильно- охлаждающий стол

1)    Ширина 520мм×16 нагревательных пластин, высокотемпературная сталь, с отжигом, затем полировка.

2)    Паропровод на каждую секцию - 3 части соответственно.

3)    Поднятие-опускание прижимных валов – пневматика, валы из стали 45

4)    Конвейерные ремни хорошего качества, от ведущего производителя китая, тощина 10 мм.

5)    Две системы натяжения верхнего конвейера, ручная регулировка влево-вправо.

6)    Верхний вал привода 585 мм с резиновым покрытием, нижний вал привода 385 мм с резиновым покрытием.

7)    Направляющие валы: 320 мм, 196 мм каждый.

8)    Конструкция изготовлена из швеллера №30, на выходе (охлаждающая часть) швеллер №25.

9)    Охлаждающая часть с валами из стали 45, поверхность покрыта, отшлифована и хромирована. Длина 6 м.



双面机

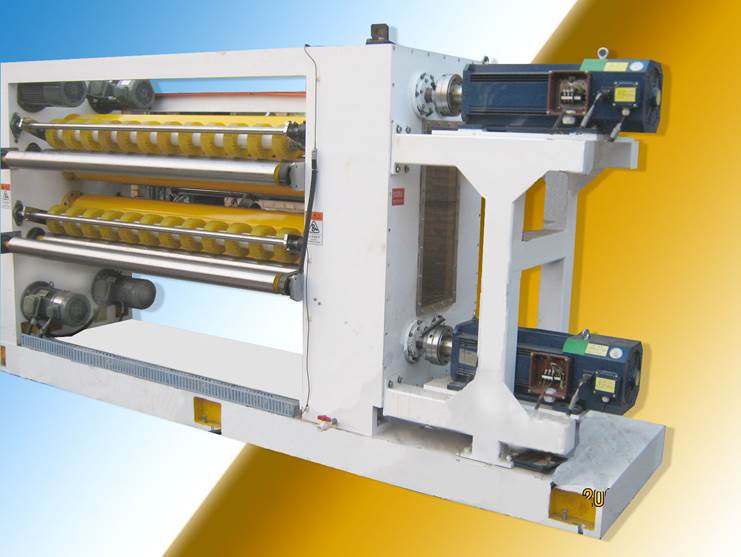

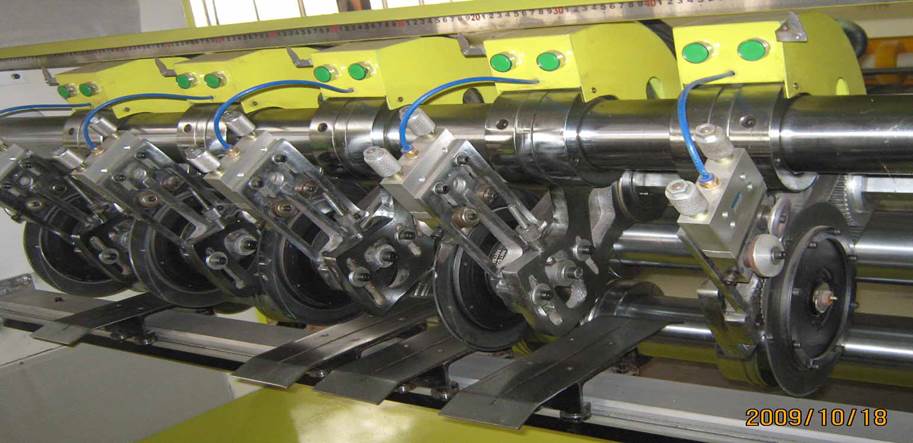

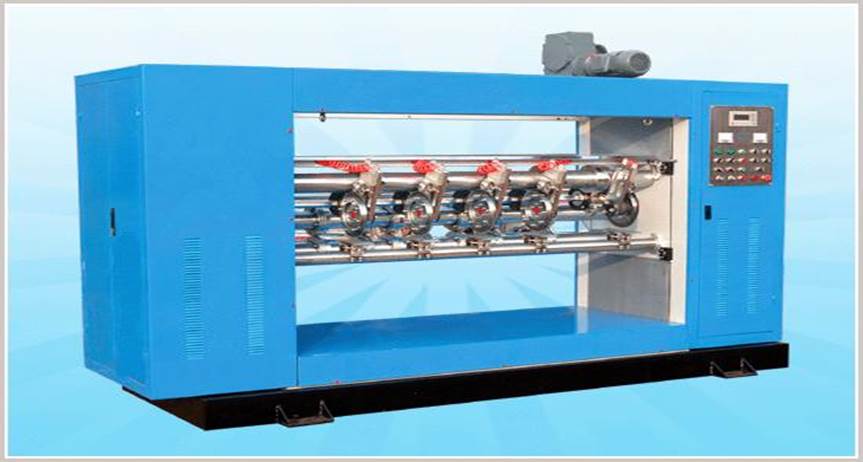

10. Машина для продольной резки и рилевки



4 ножа резки и 6 рилевок (опционально 5+8 ножей)

Электромеханическая регулировка поперечного положения секции

Электромеханическая регулировка толщины картона

Скорость:               100 м/мин

Ширина:                 1600 мм

Резка тонкими ножами, с высокой скоростью и качеством.

Автоматическая система заточки может производиться в процессе работы (без остановки), можно установить интервал работы (в метрах), когда надо начать заточку.



11. Поперечная резка с компьютерным управлением





Двойной тип:

1. Скорость:80-100 м/мин
2. Ширина:1600 мм

3. Длина резки:500-9999 мм

Точность резки: ±1мм

4. Привод: Серводвигатель

5. Высокоточные настраиваемые шестеренки, без зазоров, гарантируют точное совмещение ножей, качественную резку прямыми ножами, которые всегда сохраняются в хорошем состоянии. Сторона зацепления хорошо смазывается разбрызгиванием смазки

6. Верхний и нижний ножи могут легко настраиваться.

7. Материал станины:      HT200 (литьё)

8. Шестеренки из стали 45, обработка с нагревом.

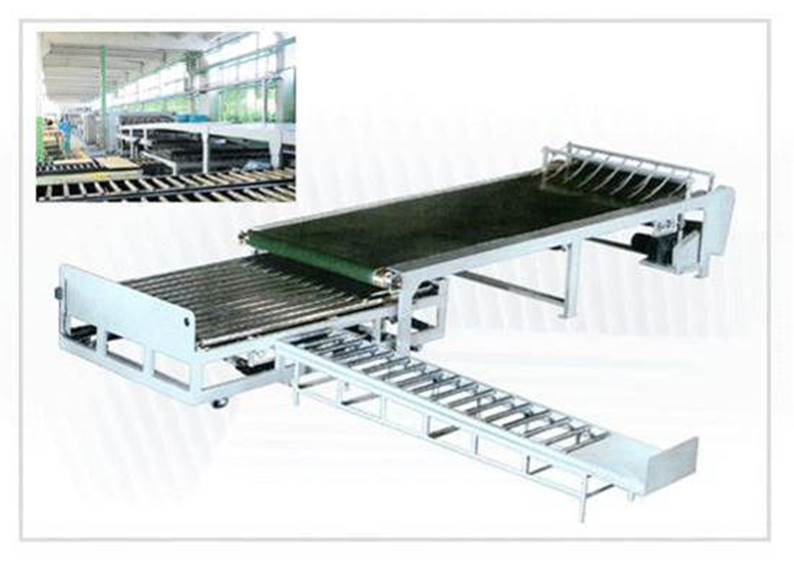

17. Приемщик листов

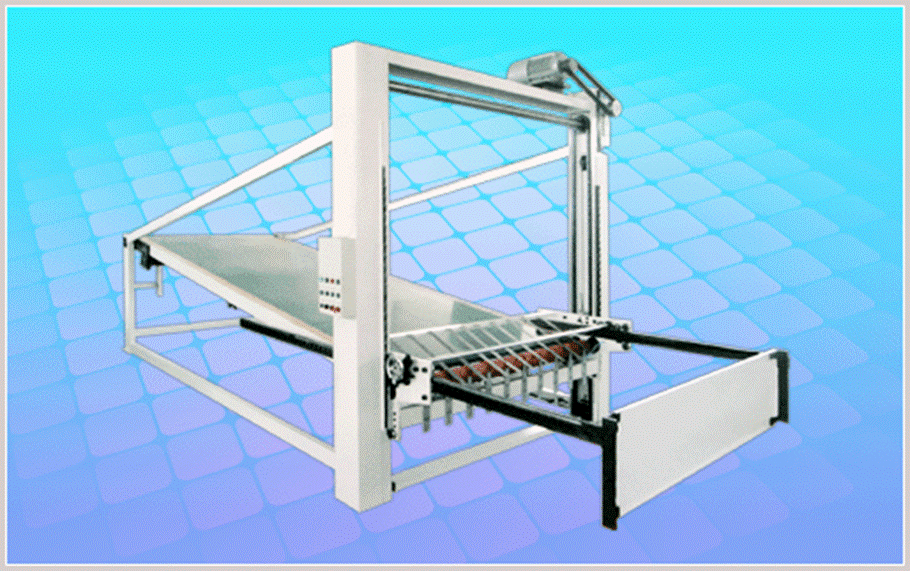

приемка

Ширина листа:                                      1600 мм

Максимальная длина листа:                2000 мм

Максимальная высота стопы               250 мм

Автоматический сбор и укладка листов

С электромеханическим поперечным отведением

Возможна установка количества листов или высоты стопы для поперечного отведения.

18. Листоукладчик

Ширина листа:                                      1600 мм

Максимальная длина листа:                3000 мм

Максимальная высота стопы              1700 мм

Скорость                                               100 м/мин

Автоматический сбор и укладка листов

С электромеханическим поперечным отведением

Возможна установка количества листов или высоты стопы для поперечного отведения.



Электрическая система управления, клеевая система и паровая система.
