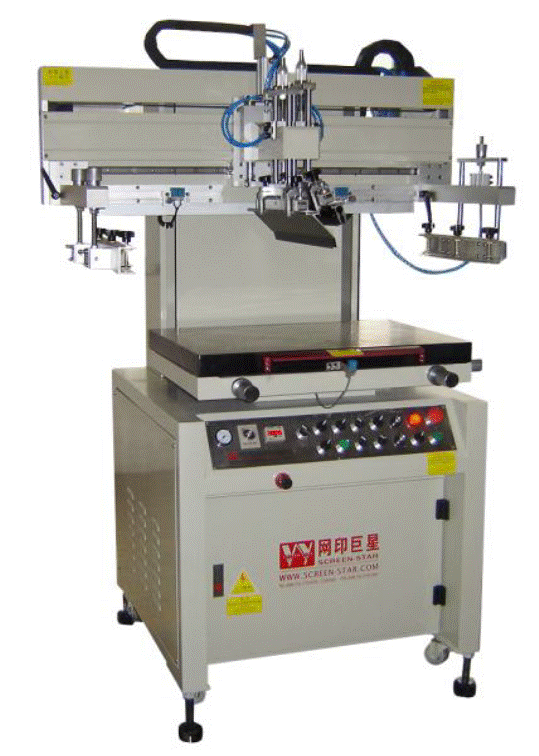

Машины данной серии предназначены для шелкотрафаретной печати, а также для сплошного и выборочного лакирования с применением как УФ, так и сольвентных лаков. Позволяют запечатывать материалы различной толщины и фактуры такие, как картон, бумага, пленка, пластик, стекло и т. д. По сравнению с машинами валкового типа позволяют нанести более толстый слой лака. Листы запечатываемого материала укладываются и снимаются вручную. Работа машины возможна в ручном, полуавтоматическом или автоматическом режиме.
PLC – контроллер управления машиной.
Подъём и опускание рамы, ракеля и контрракеля – посредством пневматики, движением каретки при печати управляет частотно-регулируемый двигатель.
Упоры и рамкодержатели из алюминиевого сплава.
Вакуумируемый стол из нержавеющей стали снабжён микрометрическими регулировками.
Угол наклона ракеля, давление печати и зазор удобно регулируются.
Имеется система безопасности.
Технические параметры вертикальной шелкотрафаретной машины с листовой подачей материала:
Способ подъема рамы |
Вертикальный |
Размеры поля печати, мм |
600х900 |
Размеры стола, мм |
700х1000 |
Максимальный размер трафаретной рамки, мм |
800х1150 |
Толщина запечатываемого материала, мм |
0-100 |
Регулировка угла наклона ракеля, град. |
0-45 |
Горизонтальные микрометрические регулировки стола: По оси Х, мм По оси Y, мм Вращение, град. |
±10 ±10 ±3 |
Максимальная рабочая скорость, шт/час |
800 |
Полная потребляемая мощность, кВт |
1,8 |
Электропитание, В/Гц |
380/50 |
Пневмопитание, кгс/см2 |
6 |
Габариты (ДхШхВ), мм |
1500х1150х1650 |
Масса Нетто, кг |
550 |
