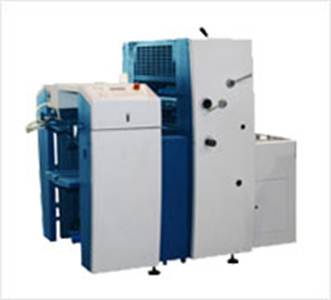

Однокрасочная офсетная печатная машина DY 52C-II

Однокрасочная офсетная печатная машина  DY 52C-II



Офсетные печатные машины серии DY 52 отличаются усиленной цельнолитой чугунной станиной, что лишает возможности присутствия каких либо вибрационных моментов в ходе печати, которые присущи небольшим офсетным машинам.










Подача листов происходит по широкой стороне полистно. После самонаклада по транспортировочному столу с системой лент и роликов, лист подается в печатную секцию точно спозиционированным по боковым и передним маркам.

Микропроцессорное управление и система электронных датчиков отслеживают прохождение бумаги через машину, проводят самодиагностику и постоянный мониторинг за состоянием узлов и механизмов. Удобный и информативный централизованный пульт управления позволяет квалифицированно работать людям, не имеющим большого опыта и специального полиграфического образования.



Развитый красочный аппарат офсетной печатной машины и надежная система увлажнения Molleton обеспечивают стабильную и качественную печать даже на больших тиражах.



Технические характеристики офсетной машины серии DY-52

Способ печати

1+0

Формат листа, мин - макс (мм)

210 x 160 - 360 х 520

Максимальный формат печати (мм)

340 х 500

Масса бумаги (г/м2)

28-300

Формат печатной формы (мм)

530х400х0,15

Формат офсетного полотна (мм)

526х430х1,95

Красочный аппарат, валов (накатных)

14 (3)

Высота стапеля самонаклада, (мм)

500

Высота стапеля приемки, (мм)

480

Скорость машины, мин - макс (лист/час)

3 000 - 8 000

Габариты машины (Д х Ш х В), (мм)

1750x1150x1570

Вес машины (кг)

900

Потребляема мощность

220V/50Hz







Самонаклад

·     Полистный самонаклад с наклонным накладным столом и системой роликов и ремней перенастраиваемых на формат печати;

·     Автоматически поднимающийся стол самонаклада;

·     Датчик двойного листа оптического типа;

·     Лампа освещения на самонакладе;

·     Автомат бокового равнения тянущего типа с переключением под правый или левый упор и регулировкой усилия прижима;

·     Передний марки с возможностью компенсации перекоса листа (диагональная приводка);







Печатная секция

·     Трехцилиндровое построение печатной секции

·     Хромированные печатный, офсетный и формный цилиндры;

·     Формный цилиндр с системой крепления зажимными планками - форма без перфорации;

·     Классическое водное увлажнение (5 валиков);

·     Цельный нож красочного ящика, 24 зоны регулирования подачи краски- винты;

·     Красочный аппарат 14 валиков (3 накатных, 1из которых с аксиальным движением);

·     Автоматический отвод валиков при отключении натиска

·     Устройство смывки красочного аппарата (ракельный нож);

·     Съемные, откидные кожухи с защитными блокировками





Приемное устройство

·     Цепное выводное устройство с псевдобарабаном и автоматическим опусканием стола;

·     Воздушный компрессор с независимой регулировкой силы вакуума и раздува;

·     Устройство общей смазки машины с ручным насосом;

·     Мостик-подножка к машине;

·     Инструкция по эксплуатации на русском языке;



Управление

·     Основной и вспомогательный пульты: вкл/выкл, скорость и режимы работы, управление подачей краски, увлажняющего раствора, индикация положения листа: отсутствие, перекос, двойной;

·     Цифровой счетчик оттисков на панели управления;

·     Кнопки аварийного отключения.

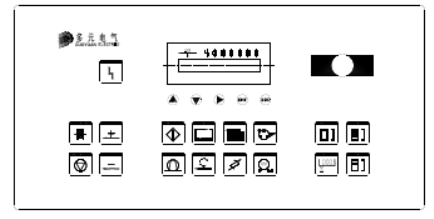

Основный пульт

Вспомогательный пульт

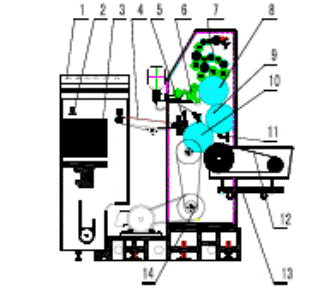

Схема построения машины:

1-     пульт управления

2-     самонаклад

3-     подающий стол со стопой листов

4-     транспортер

5-     механизм равнения

6-     7 увлажняющий, красочный  аппарат

8, 9, 10 – формный, офсетный, печатный цилиндры

11- Механизм подвода цилиндров Вкл/выкл

12,13 – выводное устройство и накопительный стол

14 – главный двигатель
