Машины для производства медицинских масок

Для изготовления медицинских масок применяется два станка:

1)    Изготовление прямоугольной маски

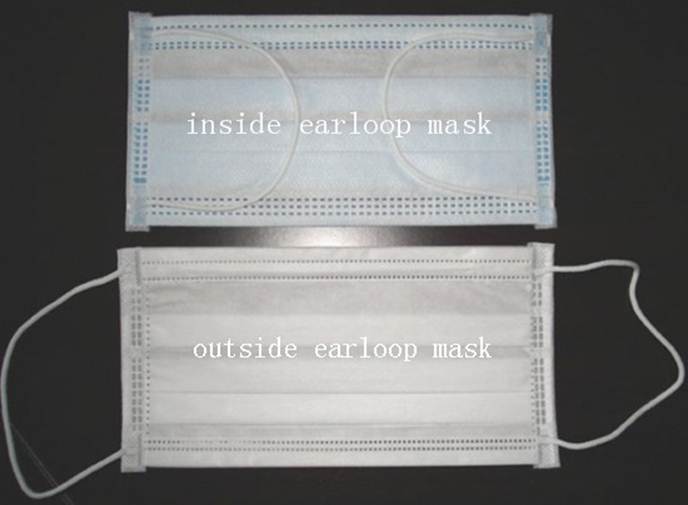

2)    Припайка тянущих петель, направленных наружу или вовнутрь (два разных станка)

*

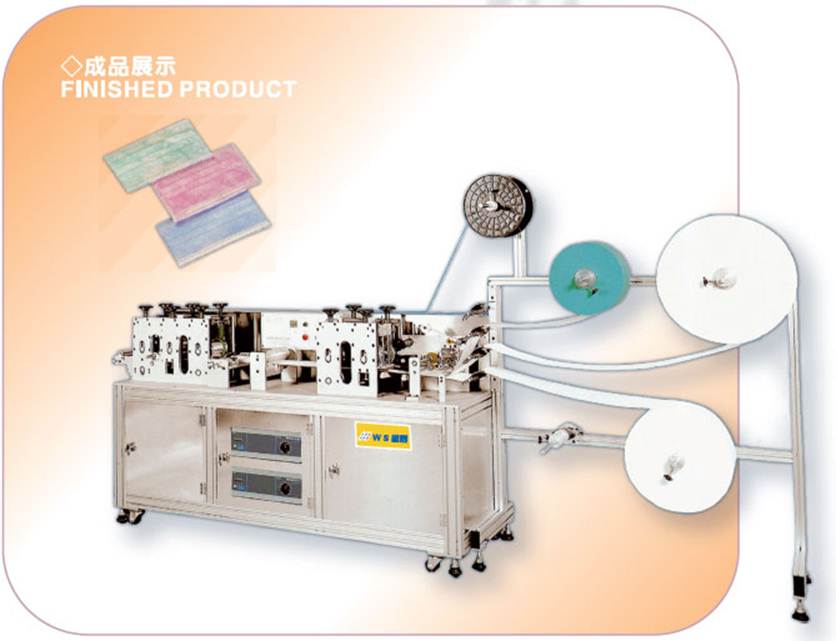

Машина для производства медицинских масок. Полностью автоматическая машина характеризуется высокой производительностью – 120 шт/мин. Формирует прямоугольник маски методом складывания и сваривания (при помощи ультразвукового устройства).



Маски предназначены для госпиталей, чистых комнат, пищевой промышленности и т.д.

*   1、Спецификация:

*   Габариты:3345(длинна)*630(ширина)*1780(высота)мм

*   Напряжение в сети: 1 или 3 фазы

*   Производительность: 120 шт/мин

*   Мощность: 2.7кВт



2Описание машины

1)  Компактный размер машины, аллюминивая конструкция

2) Возможность производства 1-5 слойных масок

3) Настройка положения складки

4) Настройка размеров маски.





3Конфигурация

A、                  Механизм:

1) Держатель для исходного рулонного материала: 1 шт.   (возможность установки 4 рулонов исходного материала) – алюминиевая конструкция

2) Основной корпус:1 шт —— алюминиевая рама

3 ) Система скрепляющей тепловой сварки края: 1 шт (включая сваривающий ролик x 1)

   4)Перемещаемая сварочная система складки :1 шт(включая сварочный ролик x 1)

   5)Система закладки зажима для носа:1 шт

   6)Система обрезки зажима для носа:1 шт(включая 1 верний и нижний ножи )

   7)Система Обрезки готового продукта:1 шт( включая вращающийся нож и ответную часть)

   8)Система формирования складки:1 шт

   9)Подача:1 шт

   10)Датчики:3 шт

   11)Счетчик:1 шт

   12)Выклад:1 шт

B、Электрические компоненты:

1)       Инвертер x 1(Made in Japan)

2)       PLC x 1(Made in Japan)

3)       Приводы x 3(Made in TaiWan)

4)       Счетчик x 1(Made in Japan)

5)  Фотоэлектрические сенсоры x 3(Made in Japan)

6)  Система ультрасварки  x 2 шт(включая систему электроконтроля x 2, генератор x 2, сигнал x 2) (Made in TaiWan)



4Срок службы компонентов

1、Генератор:срок службы 2-3 года,гарантия 6 месяцев

2、Сигнал:срок службы 2-3 года,гарантия 6 месяцев

3、Ножи:без гарантии



6Схема работы

Подача исходного материала —— Обрезка зажима для носа、Подача——Двухсторонняя сварка——Складывание—— Проварка складки——Обрезка——Финальный продукт





*

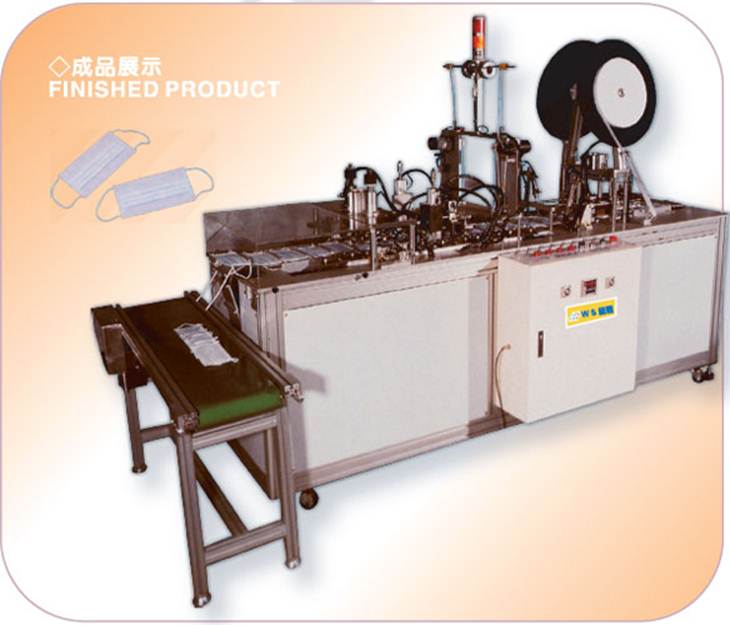

Машина для производства медицинских масок – припайка тянущихся петель, направленных наружу

.



Чтобы приварить эластичные ушные петли к маске, машине необходим один оператор, который будет подавать заготовки масок на подающее приспособление. Далее, машина сама будет работать и приварит петли к маске, для получения конечного продукта. Производительность – 35 шт/мин.



1Спецификация машины

Габариты: 2646 x 620 x 1750 мм

Напряжение в сети: 220V или 380V

Производительность: 38-40 шт/мин

Потребляемая мощность: 2.3KW

2Детали и компоненты

1、Компактный размер, станина из алюминиевого сплава.

2、Управление PLC.

3、Фотодатчики.

4、Бланк маски, подаваемый в машину должен быть стабильным

3. Срок службы компонентов

1、Генератор:срок службы 2-3 года,гарантия 6 месяцев

2、Сигнал:срок службы 2-3 года,гарантия 6 месяцев

3、Ножи:без гарантии



4. Схема производства

Подача заготовки маски——Подача ленточки——Складывание ленточки——Припайка ленточки——Эластичная лента обрезка/приварка----Обрезка ленточки——Финальный продукт

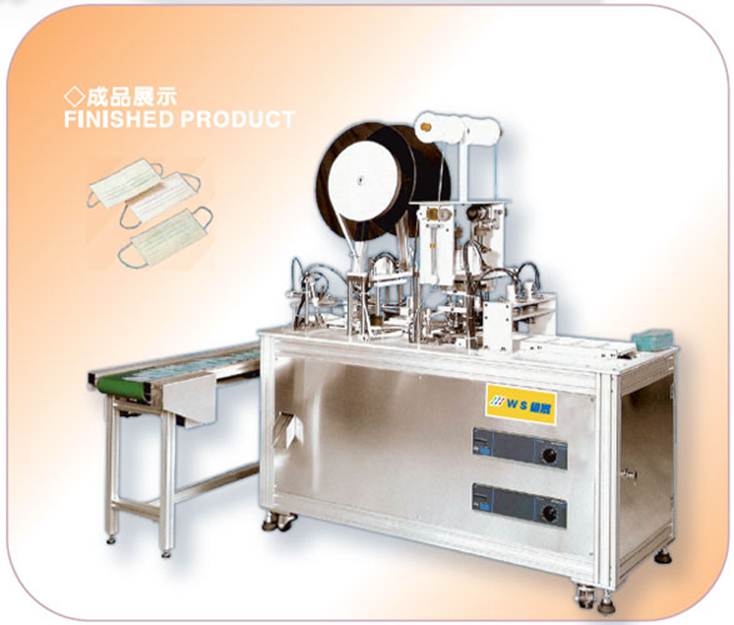

Машина для производства медицинских масок – припайка тянущихся петель, направленных вовнутрь



Чтобы приварить эластичные ушные петли к маске, машине необходим один оператор, который будет подавать заготовки масок на подающее приспособление. Далее, машина сама будет работать и приварит петли к маске, для получения конечного продукта. Производительность – 35 шт/мин.



1Спецификация машины

Габариты: 1915 x 855 x 1780 мм

Напряжение в сети: 220V или 380V

Производительность: 38-40 шт/мин

Потребляемая мощность: 2.3KW

2Детали и компоненты

1、Компактный размер, станина из алюминиевого сплава.

2、Управление PLC.

3、Фотодатчики.

4、Бланк маски, подаваемый в машину должен быть стабильным

3. Срок службы компонентов

1、Генератор:срок службы 2-3 года,гарантия 6 месяцев

2、Сигнал:срок службы 2-3 года,гарантия 6 месяцев

3、Ножи:без гарантии



4. Схема производства

Подача заготовки маски——Подача ленточки——Складывание ленточки——Припайка ленточки——Эластичная лента обрезка/приварка----Обрезка ленточки——Финальный продукт
