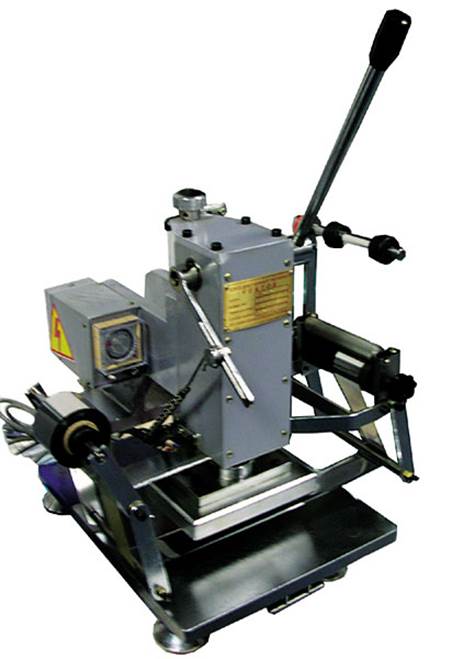

Пресс горячего тиснения

WT-2-100

Описание: WT2-100

Инструкция по эксплуатации

Содержание

1. Основные части. 2

2. Общая характеристика. 3

3. Основные технические характеристики. 3

4. Регулировка и настройки. 3

5. Порядок работы. 4

6. Примечания. 5

7. Спецификация электрических элементов. 5

8. Повседневный уход и устранение неполадок. 5

9. Наиболее часто встречающиеся недостатки  печати. 6

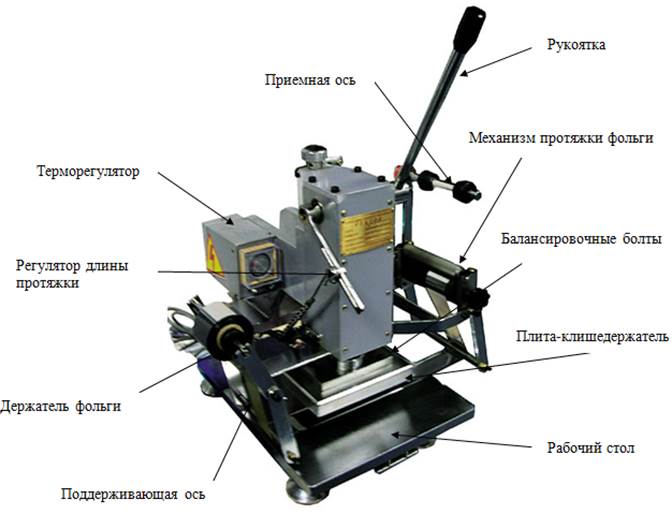

1.  Основные части пресса горячего тиснения

2. Общая характеристика пресса горячего тиснения

1) Пресс горячего тиснения данной серии является горизонтальным, действует на принципе рычага, усилие которого действует на нагреваемое клише и поверхность заготовки, создавая, таким образом, необходимое рабочее давление. Данный пресс горячего тиснения используется не только для фольгирования, но для тиснения и малогабаритной вырубки.

2) Данный  пресс обладает широкой областью применения, что достигается за счет тиснения рисунков на таких изделиях, как различные визитки, открытки, изделий из резины, дерева, бумаги, кожи, пластика, для тиснения упаковки продуктов и средств гигиены.

3) Для того, чтобы пользователь мог безопасно, эффективно и оперативно использовать пресс горячего тиснения, перед работой необходимо тщательно изучить данную инструкцию, в случае возникновения каких-либо вопросов можно в любой момент связаться с сервисным центром.



3. Основные технические характеристики пресса горячего тиснения

1). Площадь печати:                                               до 160х100 мм

Рабочий ход клише:                                               20 мм

Источник питания:                                       АС 220В/50Гц

Размер рабочего стола:                             280х250 мм

Мощность нагрева:                                     1 КВт

Масса нетто:                                                            25 кг

Габариты:                                                                 0,35 х 0,4 х 0,45 м

Диапазон выбора температуры:                до 299 °С

2). Справочные значения температуры тиснения:

Материал

Температура

Примечание

1

Бумага

85-120



2

Мягкий ПВХ

65-80



3

Мягкий пластик

75-85



4

Твердый пластик

100-135



5

Выделанная кожа, сырая кожа

75-85

100-130

6

Телячья кожа

120-150



7

Искусственная кожа

160-180





4. Регулировка и настройки пресса горячего тиснения

1) Регулировка плиты-клишедержателя:

Сначала следует поместить пресс горячего тиснения на ровную устойчивую поверхность. Пресс перед выпуском с завода отрегулирован, если необходимо поменять клише или произвести другие регулировки, проделайте это в следующей последовательности:

А. Нажав на рукоятку, прижать плиту-клишедержатель к рабочему столу.

В. С помощью 4-х винтов балансировки выровнять плиту-клишедержатель относительно рабочего стола

Описание: люфт

С. Если люфт оси плиты-клишедержателя слишком большой, ослабьте два винта, фиксирующие регулировочную пластину и придвиньте ее ближе к оси, после чего закрутите винты (не придвигайте пластину вплотную к оси, так как это затруднит движение плиты).

2) Установка температуры:

В зависимости от материала запечатываемого объекта необходимо подбирать соответствующий тип фольги и регулировать температуру тиснения. Во время нагревания на корпусе терморегулятора загорятся красный и зеленый индикаторы, после нагревы до заданной температуры зеленый индикатор гаснет, далее пресс горячего тиснения будет автоматически поддерживать температуру.

3) Регулировка длины протяжки фольги:

Длина протяжки рулонной фольги регулируется изменением положения регулировочного болта.

4) Факторы, влияющие на качество печати: сила нажима, время нажима, температура и тип фольги.

В первую очередь, пользователь должен выбрать тип фольги в зависимости от материала заготовки, и, исходя из остальных условий, подобрать температуру, силу и время прижатия.

5) Регулировка рабочего давления:

Механика данного пресс горячего тисненияа позволяет развивать рабочее давление примерно до 1 тонны, регулировка времени прижатия осуществляется с помощью рукоятки, которая плотно прижимает плиту-клишедержатель к рабочему столу. Пользователь сам выбирает подходящие параметры, исходя из физических особенностей заготовки.

6) Установка фольги:

А. Выбрать тип фольги исходя из особенностей заготовки.

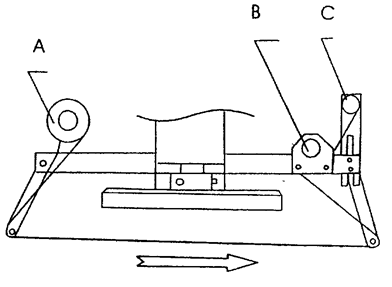

В. Установить рулон фольги на держатель А. Затем необходимо вытянуть передний край фольги, протянуть его через поддерживающие оси, заправить в механизм протяжки В между резиновым и металлическим валиками и после этого закрепить на катушке приема фольги С.

С. Устанавливать рулон с фольгой следует таким образом, чтобы лицевой слой фольги располагался к заготовке.

D. Путем регулирования длины и угла наклона поддерживающих осей, разместить фольгу примерно в 10 мм от плиты-клишедержателя.

Описание: cx wt-2-100

5. Порядок работы пресса горячего тиснения

  1. Положить на рабочий стол ровную резиновую или другую прокладку, закрепить клише на плите-клишедержателе.
  2. Закрепить фольгу согласно инструкции
  3. Включить питание, установить значения температуры, пресс горячего тиснения нагреется.
  4. Заготовку положить на рабочий стол, нажать на рабочую рукоятку и сделать пробный оттиск. В случае неудовлетворительного качества следует изменить настройки.



6. Примечания пресса горячего тиснения

  1. Во время тиснения необходимо избегать чрезмерного давления клише на рабочий стол.
  2. Перед работой необходимо проверить работу механических узлов, надежность проводов и наличие заземления.
  3. Тип фольги подбирается в зависимости от запечатываемого материала.
  4. Во время работы избегать соприкосновений с клише и плитой-клишедержателем.
  5. Если необходимо покинуть рабочее место, надо обесточить пресс горячего тиснения.



7. Спецификация электрических элементов пресса горячего тиснения




Обозначение

Наименование

Кол-во

Прим.

1

TEG01

Регулятор температуры

1

TEG

2

RT14-20

Предохранитель

1

FU

3

Y090

Выключатель

1

NK

4

E/M

Параллельные электронагревательные элементы

1

QT

5

TEG01

Питание регулятора

1

KТ







8. Повседневный уход и устранение неполадок пресса горячего тиснения

Уход:

  1. Поддерживайте чистоту пресса горячего тиснения.
  2. Периодически чистите и смазывайте рабочие узлы, добавляйте машинное масло в продольные и поперечные рабочие узлы.

Устранение неисправностей:

  1. При подключении к сети пресс горячего тиснения не включается.
    Проверьте сетевой шнур и исправность предохранителей.
  2. При включении прерывателя электродвигатель не работает, индикатор фольги не горит.
    Проверьте положение включателя хода, регулятора прерывателя, осмотрите электродвигатель.
  3. Индикаторы температуры и сети горят, но пресс горячего тиснения не нагревается.
    Проверьте крепление нагревательного элемента и его исправность. Проверьте сопротивления нагревательного элемента.



Внимание: Для безопасной работы пресса горячего тиснения требуется его заземлить.



9. Наиболее часто встречающиеся недостатки печати пресса горячего тиснения

1. Частичное непропечатывание рисунка.

А. Плохое совпадение плоскостей заготовки и клише.

В. Неровность клише.

2. Плохое наложение оттиска.

А. Недостаточная температура.

В. Перегрев.

С. Неправильно подобран тип фольги.

3. Расплывчатое обугливание рисунка.

А. Чрезмерное давление.

В. Высокая температура.
