Пресс горячего тиснения

WT 2-120

WT 2-190

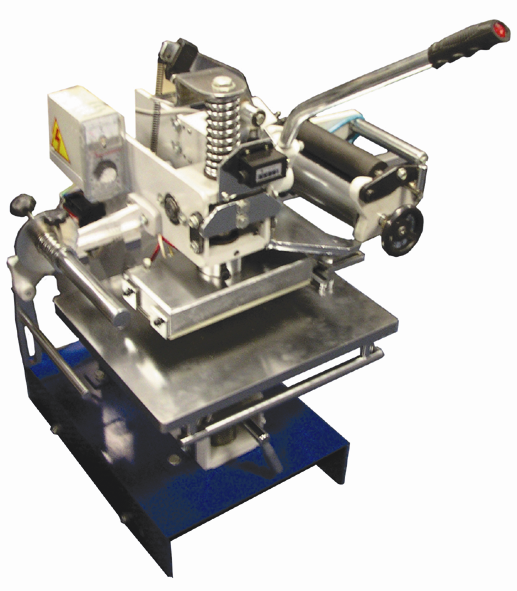

Описание: press190

Руководство пользователя


Содержание

Основные части  2

Общая характеристика  3

Основные технические характеристики  3

Регулировка и настройки  3

Порядок работы   5

Примечания  5

Спецификация электрических элементов  5

Повседневный уход  5

Возможные неполадки и их причины   6

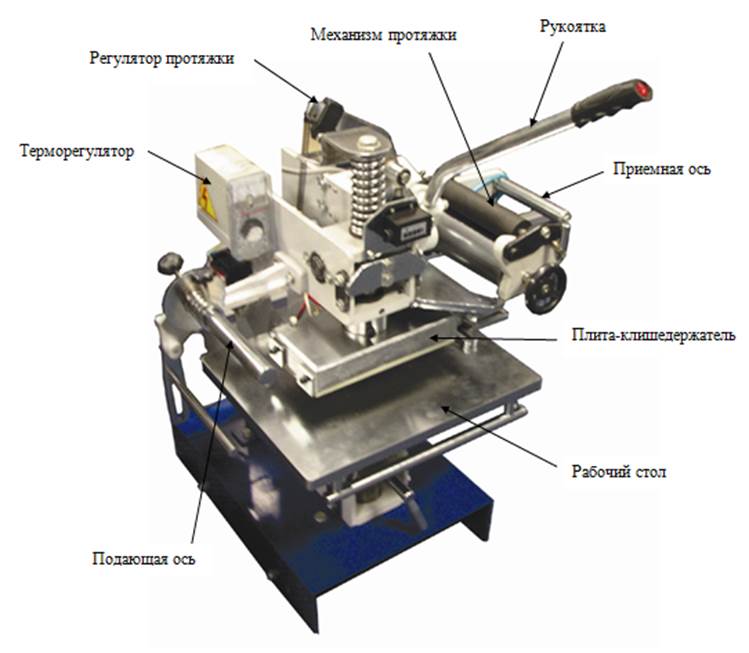

Основные части пресса горячего тиснения


Общая характеристика пресса горячего тиснения

1) Пресс горячего тиснения данной серии является горизонтальным, действует на принципе рычага, усилие которого действует на нагреваемое клише и поверхность заготовки, создавая, таким образом, необходимое рабочее давление. Данный пресс горячего тиснения используется не только для фольгирования, но для тиснения и малогабаритной вырубки.

2) Данный  пресс обладает широкой областью применения, что позволяет производить тиснение рисунков на таких изделиях, как различные визитки, открытки, изделий из резины, дерева, бумаги, кожи, пластика, для тиснения упаковки продуктов и средств гигиены.

3) Для того, чтобы пользователь мог безопасно, эффективно и оперативно использовать пресс горячего тиснения, перед работой необходимо тщательно изучить данную инструкцию, в случае возникновения каких-либо вопросов можно в любой момент связаться с сервисным центром.



Основные технические характеристики пресса горячего тиснения

Наименование

WT 2-120

WT 2-190

Площадь печати, мм

120х240

100х175

Рабочий ход клише, мм

30

30

Источник питания

АС 220В/50Гц

Размер рабочего стола, мм

400х325

400х325

Мощность нагрева, кВт

1,6

1,6

Масса нетто, кг

120

120

Габариты, мм

800х620х800

800х620х800

Макс. температура, °С

399

399



Справочные коэффициенты температуры тиснения пресса горячего тиснения

Материал

Температура

Примечание

1

Бумага

85-120



2

Мягкий ПВХ

65-80



3

Мягкий пластик

75-85



4

Твердый пластик

100-135



5

Выделанная кожа, сырая кожа

75-85

100-130

6

Телячья кожа

120-150



7

Искусственная кожа

160-180





Регулировка и настройки пресса горячего тиснения

1) Регулировка баланса:

Сначала следует поместить пресс горячего тиснения на ровную устойчивую поверхность. Пресс перед выпуском с завода отрегулирован, если необходимо поменять клише или произвести другие регулировки, проделайте это в следующей последовательности:

А. Нажав на рабочую ручку прижать плиту-клишедержатель к рабочему столу.

В. Добиться идеально ровного состояния, положив в образовавшийся просвет тонкий лист бумаги таким образом, чтобы он был равномерно прижат и не вытаскивался.

С. С помощью 4-х винтов балансировки плиты-клишедержателя, расположенных сверху, отрегулировать наклон плиты-клишедержателя.

2) Установка температуры:

В зависимости от обрабатываемого материала необходимо подбирать соответствующий тип фольги и регулировать температуру тиснения, необходимо учитывать и качество материала. На датчике температуры электрощита с помощью поворотного регулятора установить необходимую температуру. Во время нагревания на датчике температуры загорятся красный и зеленые датчики, после нагрева до заданной температуры зеленый индикатор гаснет, далее пресс горячего тиснения будет автоматически поддерживать температуру.

3) Регулировка длины протяжки фольги:

Длина протяжки рулонной фольги регулируется болтом регулятора на коромысле.

4) Факторы, влияющие на эффективную печать:

Внимание: сила нажима, время нажима, температура и тип фольги зависит от материала заготовки.

5) Регулировка рабочего давления:

Механика данного пресс горячего тисненияа позволяет развивать рабочее давление примерно до 1 тонны, регулировка времени прижатия осуществляется с помощью рабочего рычага, который плотно прижимает плиту-клишедержатель к рабочему столу. Пользователь сам точно выбирает подходящие параметры, исходя из физических особенностей заготовки.

6) Установка фольги:

А. Выбрать тип фольги исходя из особенностей заготовки.

В. Установите рулон фольги на держатель фольги А. Вытяните передний край фольги, протяните через поддерживающие оси. Проденьте фольгу между резиновым и металлическим валиками В, после этого закрепить на катушке приема фольги С.

С. Устанавливать рулон с фольгой следует таким образом, чтобы лицевой слой фольги располагался к заготовке.

D. Путем регулирования длины и угла наклона поддерживающих осей разместить фольгу примерно в 10 мм от плиты-клишедержателя.

Описание: cx wt-2-100

 Порядок работы пресса горячего тиснения

1). Положить на рабочий стол ровную резиновую или другую прокладку, закрепить клише на плите-клишедержателе.

2). Закрепить фольгу согласно инструкции, не следует ее чрезмерно натягивать или ослаблять, обратить внимание на то, чтобы она была расположена лицевой стороной к заготовке, изменяя угол наклона поддерживающих осей отрегулировать длину фольги, расположить ее примерно в 10 мм от клише.

3). Включить питание, установить значения температуры, пресс горячего тиснения нагреется.

4). Заготовку положить на рабочий стол, нажать на рабочую рукоятку и сделать пробный оттиск. В случае неудовлетворительного качества следует изменить настройки.

5). Если необходимо остановить пресс горячего тиснения, нужно выключить выключатель.



Примечания пресса горячего тиснения

1). Подобрать и установить клише в зависимости от площади и материала тиснения.

2). Во время тиснения необходимо избегать чрезмерного давления клише на рабочий стол.

3). Перед работой необходимо проверить работу механических узлов, надежность проводов и наличие заземления.

4). Тип фольги подбирается в зависимости от запечатываемого материала.

5). Во время работы оператор должен избегать касания с клише или плитой-клишедержателем. Прикосновение к ним может вызвать ожоги.

6). Если необходимо покинуть рабочее место, надо обесточить пресс горячего тиснения.

Спецификация электрических элементов пресса горячего тиснения


Обозначение

Наименование

Кол-во

Прим.

TEG01

Регулятор температуры

1

TEG

RT14-20

Предохранитель

1

FU

Y090

Выключатель

1

NK

E/M

Параллельные электронагревательные элементы

1

QT

TEG01

Питание регулятора

1








Повседневный уход пресса горячего тиснения

1). Поддерживайте чистоту пресса горячего тиснения.

2). Периодически чистить и смазывать рабочие узлы, смазывайте машинным маслом узлы с трущимися деталями (не реже одного раза в две недели).

3). В случае возникновения неисправностей пресса горячего тиснения, для их устранения, вызывайте квалифицированного специалиста. Самостоятельный ремонт может привести к получению травм и окончательному выходу пресса горячего тиснения из строя.


Возможные неполадки и их причины пресса горячего тиснения

1. При подключении к сети пресс горячего тиснения не включается.

- Проверьте сетевой шнур и исправность предохранителей.

2. Индикаторы температуры и сети горят, но пресс горячего тиснения не нагревается.

- Проверьте крепление нагревательного элемента и его исправность. Посмотрите значение сопротивления нагревательного элемента.

Внимание: Для безопасной работы пресс горячего тиснения требуется его заземлить. Все проверки должны производиться при отключенном питании.

3. Частично не пропечатанный рисунок:

- Плохое совпадение плоскостей заготовки и клише;

- Неровность клише.

4. Плохое наложение оттиска:

- Недостаточная температура;

- Перегрев;

- Неправильно подобран тип фольги.

5. Расплывчатое обугливание рисунки:

- Чрезмерное давление;

- Высокая температура.
