Полуавтоматический заклейщик коробов CS-22

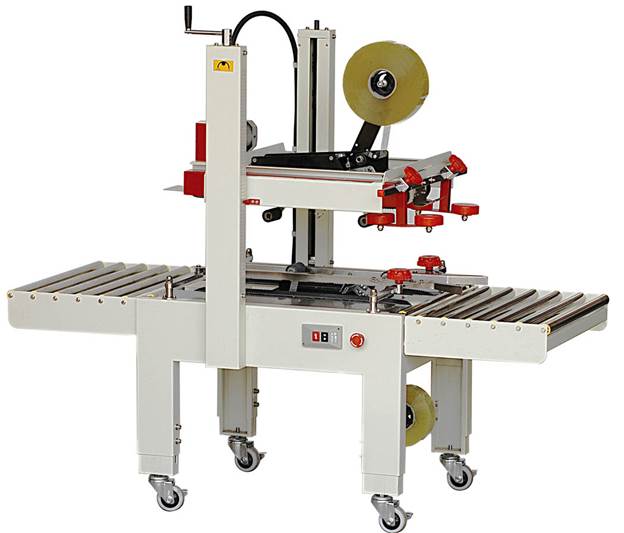

Описание: frontpage.jpg

Руководство пользователя

СОДЕРЖАНИЕ

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ   2

ГАБАРИТНЫЙ ЧЕРТЕЖ    3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   3

ОСНОВНЫЕ ЧАСТИ   4

УСТАНОВКА И НАСТРОЙКА   5

ПОРЯДОК РАБОТЫ   8

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ   8

СПЕЦИФИКАЦИЯ   9



Полуавтоматический заклейщик коробов CS-22 предназначен для упаковки одиночных картонных коробок путем заклейки их липкой лентой (типа скотч). Заклейка коробки осуществляется сверху и снизу. Полуавтоматический заклейщик коробов имеет ручную регулировку размеров коробки.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПОЛУАВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ

1.    Прежде чем приступать к работе, внимательно ознакомьтесь с настоящим руководством.

2.    Обеспечьте надежное заземление полуавтоматического заклейщика коробов.

3.    Во время работы на полуавтоматическому заклейщику коробов снимайте галстуки, кольца, часы, украшения, следите за тем, чтобы в нее не попали свисающие части одежды или длинные волосы.

4.    Не кладите на полуавтоматический заклейщик коробов посторонние предметы.

5.    Перед обслуживанием отключайте полуавтоматический заклейщик коробов от источника питания.

6.    Немедленно отключите устройство от сети при возникновении запаха или появлении дыма.

7.    Не тяните и не перегибайте кабель питания, следите за его целостностью.

ГАБАРИТНЫЙ ЧЕРТЕЖ ПОЛУАВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ

Описание: 1.jpg

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОЛУАВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ

Длина коробки, мм

> 100

Ширина коробки, мм

120 – 500

Высота коробки, мм

120 – 600

Ширина клейкой ленты, мм

50/60

Скорость транспортера, м/мин

22

Высота конвейера, мм

440 – 680

Мощность двигателей, Вт

2 x 150

Габариты, мм

1580 x 640 x 1330

Питание

220В/50Гц

Вес, кг

160

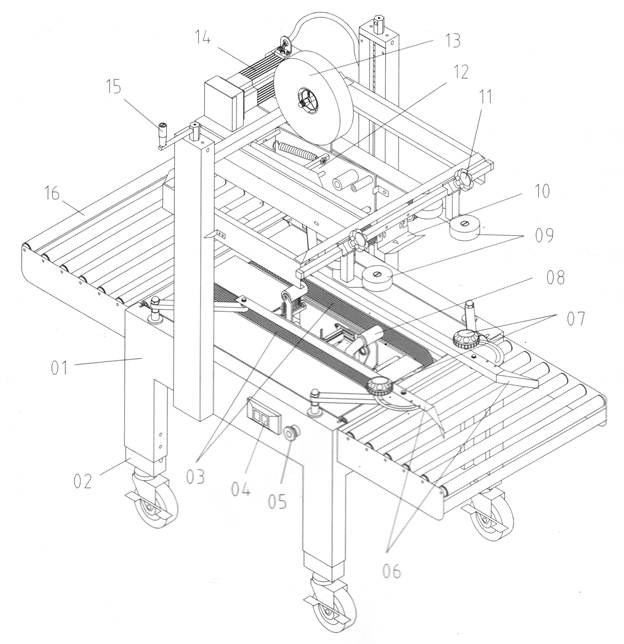

ОСНОВНЫЕ ЧАСТИ ПОЛУАВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ



Описание: 2.jpg




    1.        Каркас

    2.        Регулятор уровня

    3.        Ремень транспортера

    4.        Выключатель питания

    5.        Кнопка аварийной остановки

    6.        Направляющие релинги

    7.        Фиксаторы

    8.        Нижний диспенсер

    9.        Направляющие ролики

  10.        Верхний упор

  11.        Регулятор направляющих роликов

  12.        Верхний диспенсер

  13.        Верхний рулон с липкой лентой

  14.        Верхний двигатель

  15.        Регулятор высоты

  16.        Конвейер




УСТАНОВКА И НАСТРОЙКА ПОЛУАВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ

Регулировка уровня

После того как машина установлена на место, необходимо выровнять ее в горизонтальной плоскости. Для этого ослабьте винты в нижней части опоры, выровняйте  полуавтоматический заклейщик коробов, после чего затяните винты. Не забудьте застопорить транспортировочные ролики.

Описание: 4.jpg

Установка клейкой ленты

Заправьте ленту согласно схеме:

Описание: 5.jpg

Регулировка ширины коробки

    1.        Ослабьте фиксаторы направляющих роликов и релингов.

    2.        Установите коробку с загнутыми клапанами на конвейер и сдвиньте направляющие ролики и релинги так, чтобы они прижимались к боковым сторонам коробки, после чего затяните фиксаторы.

Описание: 6.jpg

Регулировка высоты коробки

При помощи рукоятки установите верхние транспортировочные ремни в соответствии с высотой коробки.

Описание: 7.jpg

Регулировка натяжения транспортировочных ремней

Ослабьте стопорные гайки и при помощи регулировочных винтов настройте натяжение ремней, после чего затяните стопорные гайки.

Описание: 8.jpg

Замена ножа

Ослабьте фиксатор ножа, отодвиньте защитную пластину, извлеките старый нож и установите на его место новый так, чтобы расстояние между ножом и держателем было около 3 мм. Затяните фиксаторы.

Описание: 9.jpg

ПОРЯДОК РАБОТЫ ПОЛУАВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ

1.    Поставьте коробку на ролики транспортера.

2.    Отрегулируйте ширину и высоту направляющих.

3.    Включите транспортер.

4.    Ставьте коробки одну за другой на транспортер и следите за заклейкой.

5.    По окончании работы отключите питание.

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ПОЛУАВТОМАТИЧЕСКОГО ЗАКЛЕЙЩИКА КОРОБОВ

Неисправность

Причина

Способ устранения

Скотч не отрезается.

Затупился нож.

Нож загрязнен.

Замените нож.

Очистите нож растворителем.

Скотч не прилипает полностью к коробке.

Ослабла пружина.

Ролики, по которым проходит скотч загрязнились.

Перетянут фрикцион.

Натяните пружину.

Очистите и смажьте оси роликов.


Ослабьте фрикцион.

Коробка застревает.

Неправильно отрегулирована высота.

Слишком тугая пружина.

Отрегулируйте заново.


Ослабьте пружину.

Скотч рвется.

Некачественный скотч.

Ролики, по которым проходит скотч загрязнились.

Износился нереверсивный ролик.

Неправильная заправка.

Перетянут фрикцион.

Замените скотч.

Очистите и смажьте оси роликов.


Замените.

Заправьте заново.

Ослабьте фрикцион.

Скотч сбивается.

Износился нереверсивный ролик.

Замените.

Скотч смещен относительно центра.

Направляющие ролики несимметричны.

Отрегулируйте положение роликов.

Скотч морщинится.

Перетянут фрикцион.

Ролики, по которым проходит скотч загрязнились.

Нож загрязнен.

Износился нереверсивный ролик.

Ослабьте фрикцион.

Очистите и смажьте оси роликов.


Очистите нож.

Замените.
