Позолотный пресс

WT-3-19

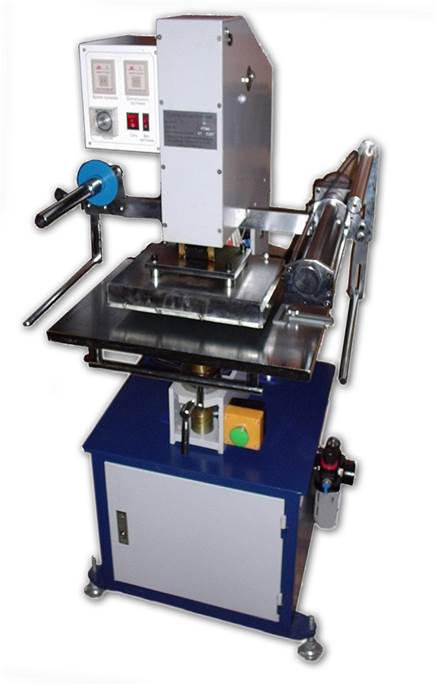

Описание: WT-3-19 frontpage

Руководство пользователя

Содержание



1.   Основные технические характеристики. 3

2.   Основные элементы.. 3

3.   Пульт управления. 4

4.   Запуск позолотного пресса. 4

5.   Настройка позолотного пресса. 5

6.   Уход и обслуживание. 5

7.   Наиболее часто встречающиеся недостатки печати. 6



1.          Основные технические характеристики позолотного пресса

Рабочая поверхность, мм

300x300

Эл. питание, В

220/50Гц

Диапазон регулировки протяжки, сек

0-9,9

Диапазон регулировки времени прижима, сек

0-9,9

Диапазон рабочей температуры, °С

25-300

Габариты (ДхШхВ), мм

700х700х1260



2.          Основные элементы позолотного пресса

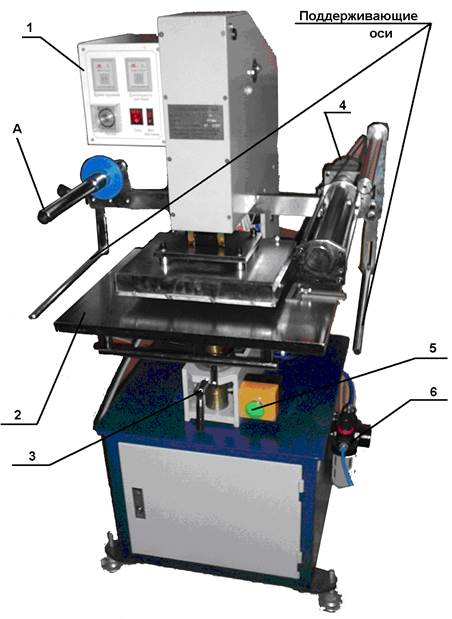

1 – Пульт управления; 2 – Рабочий стол; 3 – Фиксатор перемещения рабочего стола; 4 – Двигатель привода промотки фольги; 5 – Кнопка «Пуск»; 6 – Воздушно-масляный фильтр; А – Держатель рулона фольги.

Рисунок 1. Элементы позолотного пресса.

3.          Пульт управления позолотного пресса

Описание: WT-3-19 controlpanel



Рисунок 2. Пульт управления



Пульт управления позволяет настраивать все рабочие параметры позолотного пресса: устанавливать время прижима клише к рабочему материалу, время протяжки фольги, регулировать температуру нагрева клише.

Клавиша «Сеть» включает электрическое питание позолотного пресса; «Включение протяжки» включает режим протяжки.

Время прижима и длительность протяжки устанавливаются в десятых долях секунды. Таким образом, максимальное время прижима составляет 9,9 секунды, и время протяжки также 9,9 секунды.

Температура регулируется вращением ручки при снятой защитной крышке. Активность режима «нагрев» показывает горящий зеленый светодиод (слева). Красный светодиод горит при выключенном нагреве.

4.          Запуск позолотного пресса

  1. Подключить кабель питания в розетку 220 В;
  2. Подсоединить к позолотному прессу компрессор, включить его. Проверить рабочее давление (3 атм.) по шкале манометра на воздушно-масляном фильтре.
  3. Установить клише.
  4. Тумблером «Power» включить позолотный пресс (находится на внешней стенке блока управления слева).
  5. Задать температуру нагрева на терморегуляторе.
  6. Установить рабочий материал на рабочем столе.
  7. После нагрева плиты до рабочей температуры нажатием кнопки «Пуск» выполнить рабочий цикл.



Рабочие температуры тиснения для различных материалов приведены в таблице 1.

Таблица 1. Температура тиснения

Материал

Температура, °С

Примечание

1

Бумага

85-120



2

Мягкий ПВХ

65-80



3

Мягкий пластик

75-85



4

Твердый пластик

100-135



5

Выделанная кожа, сырая кожа

75-85

100-130

6

Телячья кожа

120-150



7

Искусственная кожа

160-180





5.          Настройка позолотного пресса

1) Регулировка баланса:

Позолотный пресс следует поместить на ровную устойчивую поверхность. Пресс перед выпуском с завода был отрегулирован, но если необходимо поменять клише или произвести другие регулировки, проделайте это в следующей последовательности:

А. Нажмите на кнопку «Пуск», прижмите плиту-клишедержатель к рабочему столу.

В. Добейтесь состояния, при котором рабочий стол и плита-клишедержатель идеально параллельны. Для проверки параллельности положите в просвет между столом и клише-держателем тонкий лист бумаги. При правильной настройке, лист будет равномерно прижат и не будет возможности забрать лист, не разорвав.

С. С помощью 4-х винтов балансировки плиты-клишедержателя, расположенных сверху, отрегулируйте наклон плиты-клишедержателя.

2) Установка температуры:

В зависимости от материала печатного объекта необходимо подобрать соответствующий тип фольги и отрегулировать температуру тиснения, учитывая при этом качество материала и тип поверхности материала. С помощью поворотного регулятора установите необходимую температуру. Во время нагревания на датчике температуры загорятся красный и зеленые датчики, после нагрева до заданной температуры зеленый индикатор погаснет, далее позолотный пресс будет автоматически поддерживать указанную температуру.

3) Установка фольги:

А. Выберите тип фольги, исходя из особенностей заготовки.

В. Установите рулон на держатель фольги А, вытяните передний край фольги, протяните через поддерживающие оси и заправьте его в катушку ручного хода, проденьте фольгу между резиновым и металлическим валиками, после этого закрепите на катушке приема фольги.

С. Установите рулон с фольгой таким образом, чтобы фольга лицевым слоем располагалась к заготовке.

D. Путем регулирования длины и угла наклона поддерживающих осей разместить фольгу примерно в 10 мм от плиты-клишедержателя.

4) Настройте момента включения протяжки фольги. За включение протяжки фольги отвечает концевик, установленный на станине, и срабатывающий в момент, когда плита-клишедержатель приходит в начальное положение (крайнее верхнее). При несоответствии момента требуемому, следует поправить положение планки-прижима.

6.          Уход и обслуживание позолотного пресса

1)  Поддерживайте чистоту позолотного пресса.

2) Периодически чистите и смазывайте рабочие узлы, смазывайте машинным маслом узлы с подвижными частями (не реже одного раза в две недели).

3)  Периодически сливайте конденсат (воду) из воздушно-масляного фильтра.

4) В случае возникновения неисправностей позолотного пресса, для их устранения, вызывайте квалифицированного специалиста. Самостоятельный ремонт может привести к получению травм и окончательному выходу позолотного пресса из строя.

Возможные неполадки и их устранение.

1. При подключении к сети позолотный пресс не включается.

Проверьте сетевой шнур и исправность предохранителей.

2. При включении питания электродвигатель не работает, индикатор фольги не горит. Проверьте положение включателя хода, осмотрите электродвигатель.

3. Индикаторы температуры и сети горят, но позолотный пресс не нагревается. Проверьте крепление нагревательного элемента и его исправность. Измерьте значение сопротивления нагревательного элемента.

Внимание: Для безопасной работы позолотный пресса требуется его заземлить. Все проверки необходимо производить на обесточенном оборудовании.

7.          Наиболее часто встречающиеся недостатки печати позолотного пресса

1. Частичное непропечатывание рисунка.

А. Плохое совпадение плоскостей заготовки и клише.

В. Неровность клише.

2. Плохое наложение оттиска.

А. Недостаточная температура.

В. Перегрев.

С. Неправильно подобран тип фольги.

3. Расплывчатое обугливание рисунка.

А. Чрезмерное давление.

В. Высокая температура.
