Металлодетектор АС 350

Инструкция по эксплуатации

Содержание:

Глава№1.Введение.

Глава№2.Технические параметры.

Глава№3.Принцип работы и описание основных узлов  металлодетектора.

Глава№4 Установка металлодетектора.

Глава№5.Эксплуатация металлодетектора.

Глава№6.Техническое обслуживание.

Глава№7.Возможные неисправности и способы их устранения.

Глава№8.Электрические схемы.

Глава №1 Введение.

Металлодетектор  главным образом используется в пищевом производстве, может обнаруживать любые виды металлических частиц, таких как иглы, стальные проволоки, свинец, медь, алюминий, олово, нержавеющая сталь и др., которые могли попасть в продукт.

Характеристики и функции.

1. Аккуратный внешний вид,  простота в обращении, стабильность.

2. Высокая  скорость, запись данных.

3. Высокая чувствительность, высокая   надежность.

5. Может подсоединяться к весам и упаковочной машине для работы в составе продуктовой линии.

6. Металлодетектор выполнена из нержавеющей стали, устойчива к коррозии, легко очищается.

Глава№2 Технические  параметры металлодетектора



Рабочее напряжение:          220В±10% переменного тока.

                                               110В±10% переменного тока (опция)

50/60Гц

Потребление тока:               Максимум 2А (включая потребление мощности двигателем)

Плавкий предохранитель

источника питания:              Максимум 10А

Температура:

                                               Рабочая температура: 0 to +40 (без заморозки)

Транспортировка и хранение: -10 to +60 (без заморозки)

Влажность воздуха:                        до 85% (без конденсации)

Электрическое соединение: около 3 метров, кабель 3×1.5 с заземляющими контактами   (штепсель стандарта U.S. опционный).

Степень защиты:                 IP45

Устройство вывода:            воздушный, толкающий стержень, качающаяся мятниковая ручка (опция).

Ленточный конвейер:           ленточный конвейер ПВХ, ленточный конвейер с профильным покрытием (опция) и др.

Кожух:                                   нержавеющая сталь





-RCB-PR Стандартная (350×175)



AC-RCB-PR Стандартная (350×175).Габариты металлодетектор. Единица измерения: мм



ПРАВИЛА БЕЗОПАСНОСТИ МЕТАЛЛОДЕТЕКТОРА

Следуйте описанным далее правилам, чтобы избежать травм при использовании металлодетектора.

Данный металлодетектор может использоваться только обученными специалистами и авторизованными лицами. Неправильное использование может привести к повреждению металлодетектора или телесным травмам.



Предупреждение

Запрещается:

Использовать металлодетектор не по назначению.

Использовать металлодетектор в потенциально взрывоопасных местах.

Использовать металлодетектор в местах с повышенной температурой и влажностью.

Использовать металлодетектор, если поврежден кабель.

Размыкать или переделывать электрическую цепь без авторизации.

Использовать металлодетектор непрофессионалам.



Необходимо:

Использовать подъемное устройство  для перемещения предметов слишком тяжелых для человека.

Держать блок питания закрытым, во время работы прибора.

Заземление.

Отсоединять прибор от электросети, если он долгое время не используется.

Строго придерживаться правил работы и технического обслуживания данного руководства.

Установка, подключение и проверка металлодетектора осуществляется только профессиональными механиками.





Глава№3.Принцип работы и описание основных узлов металлодетектора

3.1 Принцип работы

3.1.1 Распознавание металлических предметов

Металлодетектор генерирует электромагнитное поле в рабочей зоне. Если в рабочей зоне нет металла, его электромагнитное поле находится в уравновешенном состоянии; при появлении металла, электромагнитное поле детектора выходит из уравновешенного состояния, детектор отправляет сигнал, который обрабатывается выделенным каналом, после чего издается сигнал обнаруженного металла и сигнал устройства вывода предмета, содержащего металл. Данный продукт имеет такие преимущества, как высокая чувствительность, функция антипомех, стабильность работы



3.1.2 Чувствительность.

1)Размер канала порта:

Чем больше катушка обнаружения,  тем слабее электромагнитное поле в рабочей области, поэтому помехи от металлических компонентов будут слабее.  Чем больше порт канала, тем ниже чувствительность.

Для точного обнаружения необходимо выбрать  детекторную головку подходящего размера.  В целом, диапазон распознавания должен быть сведен к минимуму, для обнаруженных товаров

2) Разное положение металлических веществ в области обнаружения:

Электромагнитное поле в геометрическом центре рабочей области самое слабое, следовательно, чем ниже чувствительность, тем ближе предмет к центру.

3)Влияние продукта на функциональность детектора:

Если продукт содержит влагу, большое количество соли и металлических ионов, он является электропроводным и вызывает колебания магнитного поля в рабочей зоне, что создает помехи для обнаружения металла. Технология распознавания фаз используется для устранения влияния продукта и предотвращения ошибочного срабатывания.

Чувствительность детектора будет понижена, если фаза обнаруживаемого металлического предмета равна фазе продукта.



Глава№ 4Установка металлодетектора

4.1 Установка устройства удаления (опция).

Если у вас установлено устройство удаления, проверьте воздухозаборное и воздуховыпускное отверстия.

Устройство удаления необходимо устойчиво закрепить на раме металлодетектора, нельзя допускать сильной вибрации, так как  это может привести к ошибочному сигналу детектора.

Для нормальной работы устройства удаления необходимо, чтобы давление  на регуляторе блока подготовки воздуха составляло: 0.5Mpa—1.0Mpa. Измерьте давление, при необходимости откорректируйте.



4.2Контейнер для сбора материала (опция).

 Выполнен из стекла. Будьте аккуратны при его установке.



4.3 Сигнальное устройство

Установите сигнальное устройство в предназначенное для него место и отрегулируйте по высоте.

Будьте осторожны, не повредите сигнальное устройство во время установки.





4.4 Использование металлодетектора в продуктовых линиях

Детектор имеет внешний сигнальный порт вывода и может подсоединяться к продуктовой линии.

Этот порт имеет две цепи A и B. AB  -это  релейный выход , объем порта 1A, 250В перем.т., 30В пост.т..

●A1A2 импульсный выходной сигнал:

Состояние импульса означает, что когда сигнал срабатывает,  эта цепь остается в состояние “ВКЛ” некоторый промежуток времени, затем возвращается в состояние “ВЫКЛ”. Используется для управления световой индикацией и устройством удаления.

Длительность импульса может быть настроена в параметре “signal width” .

Эта функция используется в “Out mode :0”.

Для более подробной информации прочитайте главу «Настройка».

● B1B2 — режим закрытого выхода:

Состояние закрытый выхода означает, что после того, как сработал сигнал, цепь будет находится в состоянии “ВКЛ” , пока сигнал не будет остановлен, после этого вернется в статус “ВЫКЛ”.

Эта функция используется в “Out mode:1”. Это режим вывода обычно используется, если детектор подключен к продуктовой линии.

Если детектор подключен к другим машинам, например, к сигнальным цепям весов, упаковочной машине, он может использоваться для регуляции их работы.

4.5 Монтаж/демонтаж ленточного конвейера.

Шаг №1:

Снимите маховик  слева и справа (цифра «1» на рисунке); поверните часть с приводными валами (цифра «2» на рисунке), ослабьте крепежный винт опорной плиты.

Шаг№ 2:

Снимите покрытие ленты и саму ленту, аккуратно снимите главный вал, опорную плиту и последнюю часть конвейера.

Шаг №3:

Снимите часть с приводным валом, опорную плиту в передней части конвейера, затем снимите конвейер.

Установите конвейер в противоположном направлении. Конвейерная лента не должна контактировать напрямую с головкой детектора, она должна находиться на расстоянии 10мм от нижней части рабочей области детектора.

4.6 Монтаж/демонтаж детекторной головки.

Отсоедините панель управления, выньте кабель из детекторной головки, а также опорную плиту таким же способом, как описывалось в разделе о демонтаже конвейерной ленты.  Затем ослабьте крепежную гайку на детекторной головке, поднимите головку, чтобы снять ее с рамы металлодетектора.

Будьте внимательны, при подъеме головки учитывайте длину кабеля.

Установите головку в противоположном направлении.

При установке головки не забудьте положить резиновую подкладку. Выровняйте головку, настройте расстояние между нижней частью рабочей области и конвейерной лентой на  ≥10мм, после этого затяните фиксирующую гайку.

Головка детектора должна быть зафиксирована на раме металлодетектора с помощью резьбового стержня! Резиновая прокладка должна находиться между головкой и рамой металлодетектора. Во время работы не повредите резиновую прокладку, не допускайте, чтобы резьбовой стержень и гайка имели прямой контакт с рамой металлодетектора.

4.7 Проверка .

Прежде, чем включать питание детектора после установки, проверьте следующее:

1) Детектор должен подключаться к источнику питания со стабильным напряжением. Источник электропитания должен иметь устройство защиты от перегрузки по току.

2) Детекторная головка должна быть устойчиво зафиксирована на раме металлодетектора, между головкой и рамой металлодетектора не должно быть прямого соприкосновения.

3) Давление входящего воздуха должно быть 0.5Mpa - 1.0Mpa (если установлено).

4) Поблизости от детектора не должно быть установлено высокомощного металлодетектора.

5) Поблизости от детектора не должно быть сильного магнитного поля.

6) В зоне туннеля, которая составляет 1,5 от высоты головки детектора позади или спереди от открытия  туннеля не должно быть каких-либо металлических вращающихся объектов.

7) Не прикасайтесь и не ударяйте детекторную головку во время работы металлодетектора.

4.8 Первый запуск.

После установки и проверки детектора, его можно включать.

Подключите детектор к источнику электропитания, поверните переключатель в положение “ON” , нажмите кнопку START, система запустится, выполнит самопроверку в течение 3 секунд, после чего войдет в режим ожидания, запуститься ленточный конвейер, на экране включится главное меню.

Вы можете повернуть переключатель в положение “OFF”, если хотите выключить металлодетектор.

Если металлодетектор не используется долгое время, отсоедините кабель питания.

Правила работы с детектором описаны в следующей главе.

 К работе с детектором допускаются только обученные и авторизованные лица. Те части металлодетектора, к которым прикреплены предупреждающие знаки, являются опасными, не допускается их открывание неавторизованными лицами.

Глава №5 Эксплуатация металлодетектора

Металлодетектор имеет операционную панель, вся информация отображается на экране.

5.1 Операционная панель.

Из главного меню вы можете попасть в требуемые страницы настроек параметров с помощью соответствующих цифровых клавиш.

5.2 Содержание меню

Вход в меню

“Main menu” Главное меню

Из главного меню вы можете попасть в подменю  1 -6, используя цифровые кнопки “1- 5”, для входа в подменю 3,5 и 6 нужно ввести пароль.



После нажатия кнопки , видоизменяющуюся на ,металлодетектор начнет работу;

При повторном нажатии на кнопку , видоизменяющуюся на кнопку  металлодетектор выключится.

При нажатии на кнопку RETURN (" Возврат"), вы вернетесь в главное меню. Если металлодетектор остановилась после подачи сигнала , возобновить работу можно удерживая  кнопку “RESET”(" Сброс") на блоке в течение 3 секунд. Для возврата в главное меню нажмите кнопку .

Ручное управление

Кнопка  используется для просмотра сигнала датчика в виде волны. Нажмите ее снова для выключения. При нажатии на кнопку , принимаемый сигнал будет очищен. Кнопка  включает/выключает конвейер. Для возврата в главное меню нажмите  .

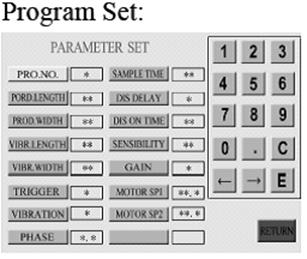

Настройка параметров

Для сброса параметра нажмите  соответствующую кнопку.

Когда прямоугольное поле справа станет голубого цвета, введите данные, используя кнопки с цифрами.

При вводе данных в прямоугольном поле используйте стрелки для перемещения внутри поля.

Для удаления значения используйте кнопку . Для подтверждения используйте  .

Для возврата в главное меню нажмите  .

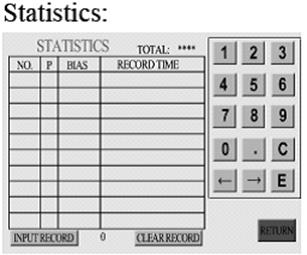

Статистика

“Total” показывает общее количество записанных данных.

Для перемещения по страницам используйте “→”или“←”.

Для добавления записи нажмите , для ввода значений используйте кнопки с цифрами и E для подтверждения,

Для удаления всех записей нажмите .



Нажмите , для входа в sampling (отбор проб).

Нажмите VIBR SAMPLE ,для входа в vibration sampling ( выбор вибрации).

После трех эффективных sampling отбор проб, нажмите RETURN, для возврата в главное меню.

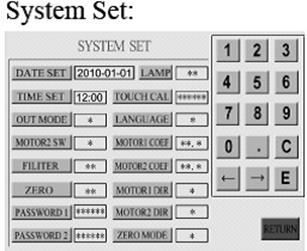

Системные настройки

Для перемещения вверх или вниз по страницам с записям выберите кнопку ▲ или▼, нажмите “EN” .

Для ввода значения выберите , и введите значение в пределах допустимого диапазона с помощью панели с цифрами, для перехода к текущей записи нажмите “EN”.

Для удаления всех записей выберите, нажмите “EN” . Для быстрого перехода в главное меню нажмите .





Ввод пароля

С помощью кнопок с цифрами введите шесть цифр пароля, нажмите ,

E для входа в подменю; для удаления неправильно введенного пароля используйте C, после чего введите пароль снова.

Пароль установленный на заводе “182838” его можно изменить в меню “SYSTEM SET”.



5.3 Описание параметров.

Sampling  (отбор проб) - это функция само реагирования прибора на объект, т.е функция самообучения. После  отбора  проб формируется прямоугольная область обнаружения, на основе которой металлодетектор будет определять, содержит продукт металл или нет. Если сигнал, посылаемый продуктом на столько сильный, что превышает прямоугольную область, детектор издаст сигнал что обнаружен металлический предмет.

2. Использование металлодетектора

Sampling необходимо выполнять каждый раз перед включением детектора при следующих условиях:

(1). Объект обнаружен впервые.

(2). Была выполнено изменение параметров “SAMPLE TIME”, “SENSITIVITY”,  “FILTER”.

(3). Скорость конвейера была значительно изменена.

(4). Обнаружен новый объект.

(5).Распознавание одного и того же объекта в разных по размерам упаковках.

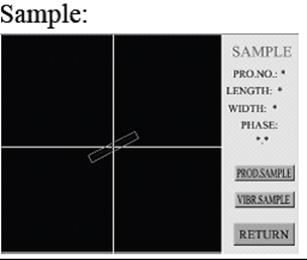

3. Инструкция по выполнению  sampling.

Войдите в подменю “5.SAMPLE”.

     Посмотрите на рисунок справа, “PRO NO.”  - это номер программы текущего sampling. Другими словами, значение sampling получают после сохранения sampling в соответствующей программе. Исходные значения длины и ширины       ( “LENGTH”& “WIDTH”) являются данными последних настроек.



(2).“PROD.SAMPLE” означает отбор проб на продукт, самообучение на продукте; “VIBR.SAMPLE” означает обучение на вибрации, тестирование и ограждение от  окружающих вмешательств и техника вибрации. Продукт устанавливать не нужно,

(3)В настройках параметров установите ползунок “TRIGGER” в позицию “2”; нажмите  , система начнет выполнение  первого sampling.

Примечание: sample выполняется 3 раза. Когда  “TRIG WAY” -  “2”,sampling будет завершено после того, как фотодатчик обнаружит пищевой продукт три раза.

Если“TRIG WAY”- “0”или “1”,после нажатия “SAMPLE”, каждый sample будет выполняться 5 минут.

; если продукт не установлен, sampling будет завершено в течение 15 минут.

(4). Проведите продукт через детекторную головку, высветиться “1” (первый sample). Внутри прямоугольника появится линия, которая равна сигналу продукта.

Внимание: не трогайте край туннеля, когда продукт проходит через детекторную головку.

Если значение  sampling вашего продукта слишком большое, и масштаб (соотношение длины продукта к ширине)  более, переместите продукт в туннель в том же направлении. Во время sampling, не прикасайтесь и не ударяйте детекторную головку.

(5). Повторите шаг 4, пока не выполните sampling три раза. Полученное значение “PHASE” будет оптимальным значением из трех.

(ie. “PHASE” in Submenu “3.Parameter Set”) . Прямоугольник является областью обнаружения металла.

(6). Завершив sampling, нажмите “RETURN” для возврата в главное меню.

Если требуется  vibration sample, установите значение  в настройках параметров на

“0” или“1”; нажмите VIBR.SAMPLE, начнется

sampling. Продукт устанавливать не нужно.  Прямоугольник является  областью  обнаружения металла.





5.4 Настройка параметров.

Прибор позволяет сохранять до 99 программ с различными конфигурациями параметров; каждая программа используется для обнаружения определенного продукта. Введите номер программы и нажмите “EN”, чтобы выбрать сохраненную конфигурацию параметров или создать новую конфигурацию.

Данная функция позволяет создавать различные программы для распознавания разных типов предметов, функция экономит время, повышает производительность труда.

PROG COPY:(программа параметров)

Каждая конфигурация параметров состоит из 14 параметров:

1. PROD.LENGTH: (1-999) (длина продукта)

Значение длины это  разница между  областью обнаружения детектора и областью формы продукта.

Если форма продукта непостоянная или во время sampling получается сильно отклоняющееся значение “Sample VALUE”, соответственно увеличьте максимальную длину продукта, во время прохождения продукта под устройством с обеих сторон области обнаружения не должно возникать ошибки.

Заводская настройка - “4”.

2. PROD.WIDTH: (1-999) --(ширина продукта)

Максимальная ширина продукта

Значение ширины это  разница между  областью обнаружения детектора и областью формы продукта.

Прямоугольник является областью обнаружения.

Если форма продукта непостоянная или во время sampling получается сильно отклоняющееся значение “Sample VALUE”, соответственно увеличьте максимальную ширину продукта, во время прохождения продукта под устройством с обеих сторон области обнаружения не должно возникать ошибки.

Заводская настройка - “4”.

3. WIBR.LENGTH: (1-999)--(длина вибрации)

Длина разница между обнаружения областью обнаружения образца и вибрации.

Заводская настройка - “4”.

4. WIBR.LENGTH: (1-999)

разница между шириной  обнаружения образца  и вибрации.

Заводская настройка - “4”.

5. TIGGER: (0-2) (режимы проверки)

значение:0

Режим непрерывной проверки: используется для непрерывной проверки длинных или многочисленных объектов (например: неупакованная мелкая продукция).

 1: Proportional trigger --(пропорциональная проверка)

Пропорциональная  проверка обнаружения продукта на основе 50% от разницы обнаружения.

2: Photoelectric trigger --(запуск с фотодатчиком).

Прибор может распознать металлические частицы только при сканировании продукта фотодатчиком. Используется для проверки довольно крупных продуктов по одному (таких как отдельно упакованные продукты). Вы может установить данный параметр в подходящий режим проверки в зависимости от формы продукта.

Заводская настройка - “2”.

6. VIBRATION (0, 1) --(вибрация)

0обычный режим проверки

1антивибрационный режим проверки

Заводская настройка - “1”.

7. PHASE: (0.0-179.9) --(фаза)

Угол между линией,который формируется в зависимости от различного размера продукта и горизонтальной осью X в позитивном направлении.

Заводская настройка - “0.0”.

8. SAMPLE TIME: (1-9999)--(время отбора проб)

Sample time(время отбора проб) - это время сканирования продукта фотодатчиком от полного прохождения продукта  в туннеле и выходе из него. Единица измерения 10мс.

Если предмет слишком длинный или скорость конвейера слишком медленная, sampling time (время отбора проб) может быть увеличено в соответствии с выше приведенной формулой для достижения оптимального результата проверки.

Эта опция используется, если значение “TRIG WAY” - “2”.

Заводская настройка “40”.

9. DIS DELAY: (1-9999)--(задержки сигнала).

Это время ожидания перед подачей сигнала, единица 10 мс, т.е. это время отсрочки срабатывания реле 2(K2) и реле 3(K3).

Данный параметр должен настраиваться совместно с параметром “DIS ON TIME”. Разные устройства удаления имеют разное время отсрочки сигнала.

Заводская настройка “1”.

10. DIS ON TIME: (1-9999)--(длительность подачи сигнала).

Длительность подаваемого сигнала, единица 10мс, т.е. это время срабатывания реле 2(K2).

Вы можете настроить параметр “DIS ON TIME” постепенно увеличивая или уменьшая время, пока не добьетесь того, что устройство будет точно удалять металлосодержащие объекты.

Данный параметр следует настраивать совместно с параметром  “DIS DELAY TIME”. Разные устройства удаления имеют разную продолжительность сигнала.

Заводская настройка “25”.

11. SENSITIVTY: (1-99) (чувствительность)

Точность проверки прямо пропорциональна чувствительности; чем выше  чувствительность, тем выше точность проверки. Однако при высокой чувствительности увеличивается вероятность ошибочного срабатывания.

На заводе была настроена оптимальная чувствительность металлодетектора. Заводская настройка скоординирована таким образом, чтобы с одной стороны, точность распознавания металла была максимальной, а с другой стороны, сведена к минимуму возможность влияния помех.

Вы можете изменить чувствительность проверки следующим способом:

Возьмите самый маленький из металлических предметов, для распознавания или стандартный металлический тестовый брусок, поставляемый нашей компанией, расположите его в центре рабочей области, постепенно увеличивайте или уменьшайте чувствительность, пока образец не будет распознан.

Заводская настройка “55”.

12. GAIN (1-3)(время усиления сигнала обнаружения).

Время усиления сигнала обнаружения, три степени: низкая, средняя, высокая.

1низкое усиление

2среднее усиление

3высокое усиление

Заводская настройка“3”.

13. MOTOR SP10.1-99.9--(скорость двигателя№1)

Настройка скорости двигателя 1.

Единица: м/мин.

Заводская настройка :“45”.

14. MOTOR SP10.1-99.9--(скорость двигателя№1)

Настройка скорости двигателя 2 .

Единица м/мин.

Заводская настройка “45”.

15.Статистика.

Таблица используется для записи статистических данных, записи данных отбракованных продуктов.

Данные в таблице слева направо обозначают серийный номер, номер программы, значение отклонения и время. __________________________________________________________________________

5.5 Системные настройки (System Set).

Настройка времени

В главном меню настраивается системное время. В качестве источника питания в часах используется литиевый элемент, таким образом, они не останавливаются после отключения металлодетектора.

OUTPUT: (0 или1) (выход)

0: беспрерывный режим проверки

После получения сигнала от металлического предмета, система начнет посылать импульсный сигнал, после того как бракованный продукт будет удален устройством вывода, система автоматически продолжит проверку.

Для регуляции данного режима выхода вы можете настроить параметры “DIS DELAY” и “DIS ON TIME”.

См. настройки параметров – DIS DELAY, DIS ON TIME

1: Alarm/stop mode (режим сигнал/остановка).

При распознавании сигнала от металлического предмета, система автоматически останавливает конвейер и продолжает подавать сигнал, пока продукт не будет удален вручную, после чего работа детектора возобновляется.

После подачи сигнала и остановки конвейера, зеленая кнопка  на экране изменяется на красную кнопку , металлодетектор может быть снова запущено нажатием кнопки “RESET” на блоке питания.

Для регуляции данного режима вы можете настроить параметр “DELAY TIME”.

См. настройки параметров – DELAY TIME.

MOTOR 2 SW: (0,1) (двигатель)

Включение/выключение двигателя 2.

0: двигатель 2 выключен.

1: двигатель 2 включен.

Заводская настройка “0”.

Данный параметр не используется в серии AC-RCB.

Фильтр: (1-99)

Значение отображаемого обнаружения устройства детектирования может  быть не стабильно под влиянием собственной частоты и внешних вибраций. Использование  фильтра может устранить эти помехи. Правильная настройка фильтра может увеличить возможность анти помех металлодетектора. Если внешнее вмешательство вызывает серьезную  нестабильность значения обнаружения, то фильтр необходимо увеличить. Заводскими значение — «45»/

Zero(0-999)

Это значение обнаружения автоматического нулевого  интервала. Детектор может работать стабильно, когда объекта нет в области обнаружения. Чем больше значение, тем медленнее  значение автоматического нуля, чем меньше значение, тем быстрее значение автоматического нуля. Заводскими значение — «25».

PASSWORD: (6 цифр) (пароль)

Пароль для входа в систему. Когда оба два пароля в том же значении, u может затем сбросить пароль. Пароль 1 для входа в подменю # 3 и # 5.

Пароль2 для входа в подменю # 6.

LAMP: (0-99) (подсветка экрана)

Время выключения экрана после последней операции. Единица – минуты.

0: экран не выключается.

1-99: экран выключается спустя установленный промежуток времени.

Чтобы включить экран снова, тол необходимо  прикоснуться к нему в любой точке.

Заводская настройка“0”.

TOUCH CAL--(калибровка сенсорного экрана.)

Данная функция постоянна, изменяется только на заводе.

LANGUAGE: (0-2) (язык)

0: Английский

1: Китайский

2: Испанский/ русский/итальянский и др. (в качестве опции устанавливается один из языков).

MOTOR 1 COEF: 0.1-40.0

Пропорциональное соотношение между заданной скоростью  и реальной скоростью двигателя 1. Корректировка разницы между ними.

Заводская настройка “10.5”.

MOTOR 1 COEF: (0.1-40.0

Пропорциональное соотношение между заданной скоростью  и реальной скоростью двигателя 2. Корректировка разницы между ними.

Заводская настройка “10.5”.

MOTOR 1 DIR: (0,1) (направление вращения двигателя №1)

0: положительное направление

1: обратное направление

Заводская настройка “0”.

MOTOR 2 DIR: (0,1) (направление вращения двигателя №2)

0: положительное направление 1: обратное направление

Заводская настройка “0”.

НУЛЕВОЙ MODE:(0,1)

0: отключить

1: включить

Заводские установки- установленное значение равно «1».

Скорость конвейерной ленты.

Точное распознавание металла требует правильной настройки скорости перемещения проверяемого продукта. Скорость перемещения регулируется в диапазоне 10м/мин- 45м/мин. Если скорость перемещения выходит за разумные пределы, точность распознавания  снизиться.

В меню настройки параметров, некоторые параметры влияют на скорость конвейерной ленты, например, signal delay (отсрочка сигнала), sampling time(время отбора проб), signal width (длительность сигнала) и др. Заводские настройки подходят для максимальной скорости конвейерной ленты, в случае значительного изменения скорости конвейера, соответствующие параметры также должны быть отредактированы.

См. настройки параметров



Циклограмма отсрочки сигнала



Глава№6  Техническое обслуживание металлодетектора

Для обеспечения нормальной функциональности металлодетектора необходима его регулярная очистка и техобслуживание.

Металлодетектор выполнено целиком из нержавеющей стали, степень защиты IP45. Ленточный конвейер легко монтируется и демонтируется, его легко очищать и выполнять техобслуживание.

1) Соблюдайте степень защиты металлодетектора, не используйте водяной пистолет для его очистки.

2) Перед очисткой закройте все блоки и установите защитную крышку на панель управления.

3) Не промывайте поверхность машины коррозионными растворами.

4)Рабочая область, ленточный конвейер, соединительный кабель, панель управления и др. очищаются с помощью мягкой ткани.

Далее приведен список частей, которые подлежат регулярной очистке и техобслуживанию:

Ленточный конвейер.

Убедитесь, что поверхность конвейера чистая, не содержит масляных пятен, загрязнений, остатков пищевых продуктов, и в особенности, металлических и токопроводящих веществ.

Проверка цепи.

Проверка электропроводки:

Убедитесь в отсутствии повреждений изоляции проводов, надежности контактов. Проверка производится минимум один раз в месяц.

Проверка креплений.

Убедитесь, что болты и гайки надежно закреплены и не повреждены.

Убедитесь, что подвижные компоненты свободно передвигаются, при необходимости добавьте смазку. Проверяется минимум раз в квартал.

Глава №7 Возможные неисправности и способы их устранения.

Ошибка подачи сигнала

Убедитесь в отсутствии помех, исходящих от мощного электромагнитного металлодетектора, источника радиочастотного сигнала, движущегося металла и т.п.

Устраните источник помех

Убедитесь отсутствии сильных колебаний напряжения питания

Установите регулятор напряжения рядом с источником питания

Убедитесь в отсутствии вибрации

Отрегулируйте зажимы, чтобы избежать вибрации

Проверьте правильность настройки параметров

Откорректируйте параметры (trigger way, sensitivity, filter и т.п.)

Проверьте контакты цепи и коннектора

Проверьте электропроводные соединения



Проблема с цепью

Цепь не включается

Проверьте, не задействована ли кнопка аварийной остановки

Проверьте кнопку аварийной остановки

Проверьте плавкий предохранитель

Замените на плавкий предохранитель того же типа

Проверьте контакт между штепселем и разъемом

Замените разъем

Проверьте реле 1(К1)

Замените реле той же модели.



Ошибка триггера(отбраковщика)

Убедитесь, что воздухопровод не дает протечку воздуха

Проверьте впускной воздухопровод и соединения

Проверьте давление воздуха

Установите давление редукционного клапана на 0.3Мра-0,4Мра

Убедитесь, что параметры настроены корректно

Отредактируйте параметры “DELAY TIME” and “ON TIME”.

Проверьте соленоидный клапан

Замените соленоидный клапан на новый той же модели.



Глава№8 Электрические схемы металлодетектора

Распределительная доска



CN1 -15В переменного тока, 10В переменного тока вход питания.

CN2- Выход аварийного сигнала сигнала (подсоединен к реле 1 (К1))

CN3 -9В переменного тока, 12В переменного тока  вход питания.

CN4 - вход  сигнала фотодатчика и выход функционального блока.

CN5-  выход питания постоянного тока.

CN6 -серийный коммуникационный интерфейс.

CN7 -серийный коммуникационный интерфейс.

CN8 - сигнал фотодатчика.

CN9- входной интерфейс сигнала сброса и запуска.

CN10 -Выход сигнала двигателя.

Панель управления



CN11 интерфейс ресивера

CN12 интерфейс излучателя

CN13 вход постоянного питания

CN14 Последовательный интерфейс (соединенный с блоком питания)

CN15 Последовательный интерфейс (соединенный с сенсорным экраном)

Электропроводка

Основная электропроводка

Ввод/вывод монтажной платы металлодетектора

       AC power input part

2. Function lock I/O part

Реле

Реле 1(K1)

Реле 1(K1) установлено для управления включением/выключением главной цепи. Если детектор обнаружит ошибку сети, реле 1(K1) немедленно разомкнется и выключит главную цепь.

Реле 2(K2), Реле 3(K3)

На заводе реле (K2,K3) установлены для управления световым сигналом, зуммерным сигналом и портом вывода. Пользователь может настроить время отсрочки сигнала и время запуска.



Заводские настройки металлодетектора



После соединения

Нормальный режим работы

ВЫХОД:0

Подает сигнал

ВЫХОД:1

Останавливается и подает сигнал

Реле 1 контакт NO

Закрыт

Открыт

Закрыт

Открыт

Реле 1 контакт NC

Открыт

Закрыт

Открыт

Закрыт

Реле 2 контакт NO

Закрыт

Закрыт

Закрыт

Открыт

Реле 1 контакт NC

Открыт

Открыт

Открыт

Закрыт
