3D форминг-машина

BW-XSJ 3D





Руководство пользователя


Содержание

  1. ОСНОВНЫЕ ЧАСТИ
  2. ПОРЯДОК РАБОТЫ
  3. СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
  4. ИЛЛЮСТРАЦИИ

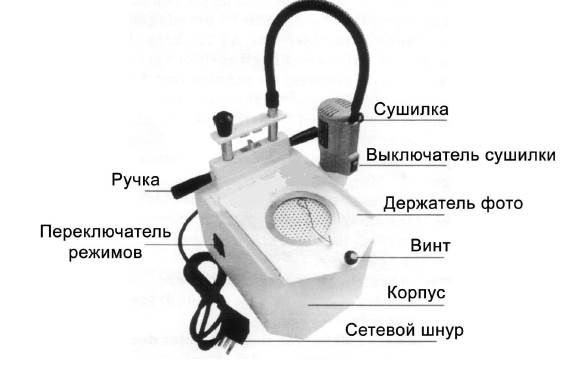

ОСНОВНЫЕ ЧАСТИ 3D ФОРМИНГ-МАШИНЫ

ПОРЯДОК РАБОТЫ 3D ФОРМИНГ-МАШИНЫ

1. Приклейте немного двухстороннего скотча к нижней части пресс- формы лица куклы, расположите пресс-форму по центру рабочего стола (c), затем, с помощью черной рукоятки поднимите держатель фотографии (d), закрепите красную ленту в двух местах на держателе фотографии и постарайтесь сделать так, чтобы кончик носа располагался напротив черной точки на ленте (e).

2. Положите изображение между двух пластин держателя фотографии. Опустите верхнюю пластину и снова постарайтесь расположить кончик носа на фотографии напротив черной точки на ленте (f).

Затяните черный винт (g), стягивающий пластины держателя, и

освободите один конец ленты.

3. Опустите держатель фотографии и с помощью сушки разогревайте фотографию в течение 20-30 секунд. Внимание: держите сушку на расстоянии примерно 10см от фотографии (h) и медленно двигайте ее для равномерного распределения нагрева. Продолжается нагрев до тех пор, пока изображение не станет мягким (но не обгорит). Затем нажмите переключатель формирователя и подождите 5 секунд, чтобы изображение приняло нужную форму.

4. Обрежьте по краям готовое изображение так, чтобы оно было немного больше лица куклы (i) и вставьте его в куклу (j). Кукла с 3D лицом готова.

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ 3D ФОРМИНГ-МАШИНЫ

1. При включении сушка не нагревается и не дует, двигатель формирователя не работает:

a. Проверьте, вставлена ли вилка в розетку.

b. Проверьте предохранитель (5А).

c. Проверьте исправность переключателя сушки/формирователя.

2. При подаче электричества сушка нагревается, но не дует, двигатель формирователя работает нормально.

a. Замените сушку.

3. При подаче питания сушка не нагревается и не дует, двигатель формирователя работает нормально:

a. Проверьте, включена ли сама сушка (на корпусе сушки также имеется переключатель)

b. Замените сушку.

4. Сушка в порядке, но двигатель формирователя не включается:

a. Проверьте состояние переключателя двигателя формирователя.

b. Разберите корпус и проверьте состояние проводки. (Внимание: перед демонтажем отключите питание).

c. Замените двигатель формирователя.

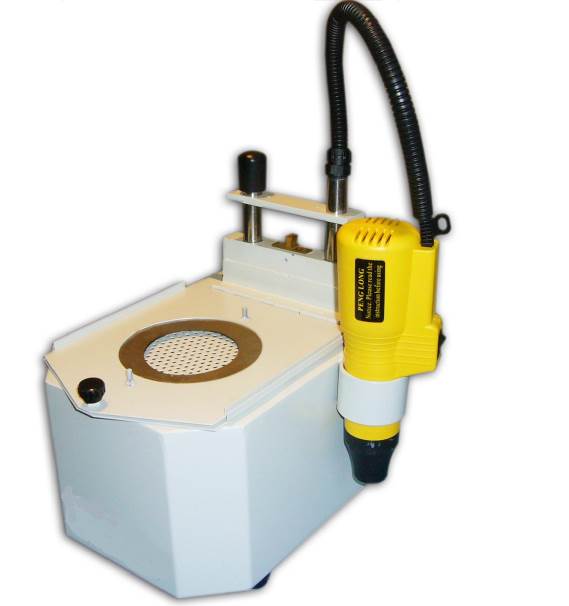

ИЛЛЮСТРАЦИИ 3D ФОРМИНГ-МАШИНЫ
