Станок для алфавитной вырубки

NIC-32 A



Руководство пользователя


Содержание

  1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  2. ОСНОВНЫЕ ЧАСТИ
  3. ПОРЯДОК РАБОТЫ
  4. ОБСЛУЖИВАНИЕ И УХОД





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ АЛФАВИТНОЙ ВЫРУБКИ

Модель



NIC-32 A

Максимальная ширина листа, мм

320

Максимальное количество листов

30

Габариты, мм

780х620х600



Вес, кг

45



Количество позиций табуляции

2~31

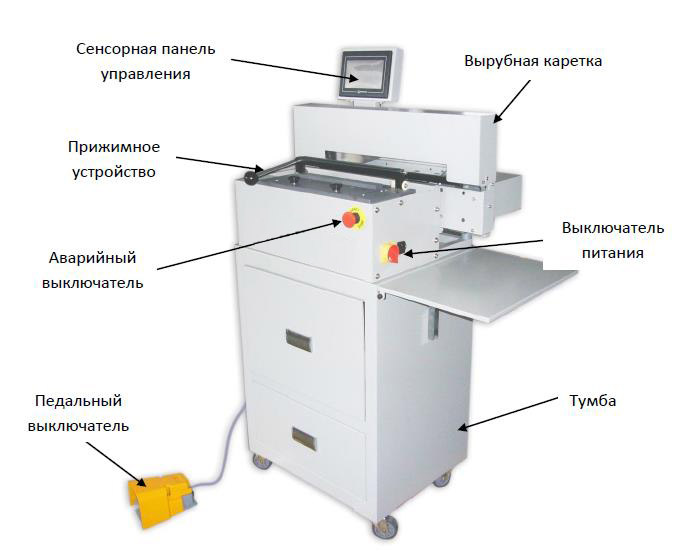

ОСНОВНЫЕ ЧАСТИ СТАНКА ДЛЯ АЛФАВИТНОЙ ВЫРУБКИ

ПОРЯДОК РАБОТЫ СТАНКА ДЛЯ АЛФАВИТНОЙ ВЫРУБКИ

Установка станка для алфавитной вырубки

1. Установите станок для алфавитной вырубки на горизонтальной, ровной поверхности. Оставьте достаточно места со всех сторон станка для алфавитной вырубки для удобства обслуживания станка для алфавитной вырубки.

2. Подключите станок для алфавитной вырубки к источнику питания.

3. Подключите педальный выключатель.

Настройка рабочих параметров станка для алфавитной вырубки

1. Настройте глубину алфавитной вырубки. Для этого ослабьте два винта, расположенных позади вырубной каретки, и отрегулируйте положение заднего упора. Затем зафиксируйте винты. Обратите внимание на то, чтобы упорная пластина не оказалась в зоне перемещения вырубного ножа.

2. Включите станок для алфавитной вырубки, после загрузки на сенсорной панели управления появится стартовый экран.



3. Перейдите в режим ручного управления и произведите калибровку.



  1. Перейдите в режим настройки параметров.



В верхней строке введите номер или наименование набора позиций табуляции и далее задайте значения табуляции.  Максимальное количество позиций табуляции в одном наборе – 31. Для перехода к следующему/предыдущему набору используйте полосу прокрутки с правой стороны экрана. Закончив ввод параметров, перейдите в режим работы.

Порядок работы станка для алфавитной вырубки

  1. Выберите ручной или автоматический режим работы.





2. Нажмите кнопку «Пуск».

3. Нажмите кнопку «Сброс» для перемещения вырубной каретки в первое положение табуляции.

4. Поместите первый блок листов, подлежащий вырубке на рабочий стол, придвинув вплотную к боковому и заднему упорам, и зафиксируйте прижимным устройством.

5. Нажмите педальный выключатель, произойдет вырубка. В автоматическом режиме каретка переместится в следующее положение табуляции, в ручном режиме это необходимо сделать самостоятельно.

6. Поместите на рабочий стол следующий блок листов и продолжайте вырубку вышеописанным способом.

7. В автоматическом режиме, после вырубки последнего блока каретка переместится в исходное положение, а счетчик увеличит свое значение на единицу.

8. По окончании работы отключите питание.

ОБСЛУЖИВАНИЕ И УХОД СТАНКА ДЛЯ АЛФАВИТНОЙ ВЫРУБКИ

1. Содержите станок в чистоте, регулярно очищайте его от пыли и грязи при помощи влажной ткани.

2. Периодически производите смазку станка индустриальным маслом.

3. В процессе работы соблюдайте необходимые меры предосторожности.
