ЛАМИНАТОР ДЛЯ ПЛАСТИКОВЫХ КАРТ

BW 300 S

С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ

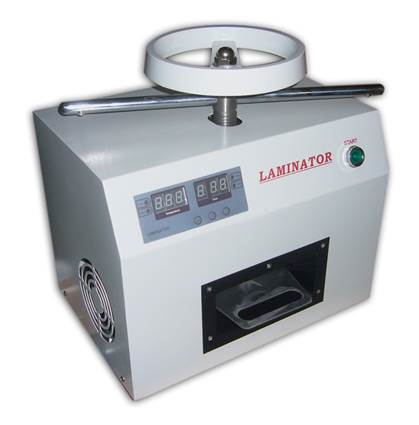

Описание: frontpage

Руководство по эксплуатации

Описание ламинатора для пластиковых карт

Ламинатор для пластиковых карт предназначен для двухстороннего ламинирования различных пластиковых карт, что предохраняет их от губительного влияния окружающей среды. Ламинатор прост в использовании и имеет удобные функции контроля над рабочим процессом: автоматический нагрев до заданной температуры, постоянная индикация текущей температуры, автоматическое поддержание температуры заданное время, быстрое воздушное охлаждение, звуковой сигнал об окончании охлаждения.

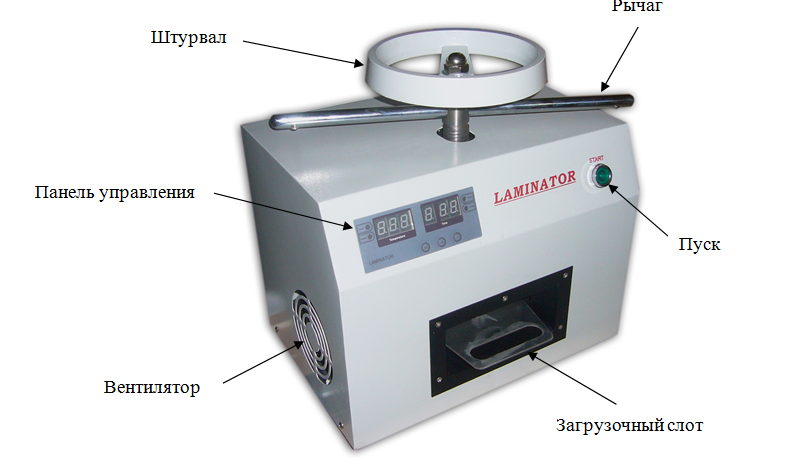

Основные компоненты ламинатора для пластиковых карт



Основные характеристики ламинатора для пластиковых карт



Модель

BW 300 S

Площадь ламинации, мм

100х120

Количество слоев

до 10

Электропитание

220 В/50 Гц

Мощность, Вт

1000

Тип охлаждения

Воздушный

Масса, кг

60 кг

Габариты, мм

480 х 275 х 590



Требования безопасности ламинатора для пластиковых карт

·      Машина должна стоять на ровной устойчивой поверхности.

·      Машина должна быть заземлена.

·      Во время работы элементы ламинатора для пластиковых карт сильно нагреваются и следует быть предельно осторожным.

·      Установку, подготовку, подключение и техническое обслуживание ламинатора должны выполнять соответствующие специалисты, имеющие допуск к данной работе.

·      К работе на ламинаторе должны допускаться лица старше 18 лет, прошедшие обучение и инструктаж.

·      Перед началом работы внимательно ознакомьтесь с данным руководством.

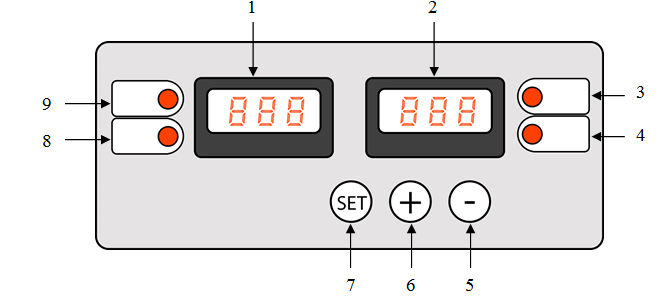

Панель настроек ламинатора для пластиковых карт




  1. Индикатор температуры
  2. Индикатор времени задержки
  3. Индикатор питания
  4. Индикатор охлаждения
  5. Кнопка уменьшения параметра
  6. Кнопка увеличения параметра
  7. Кнопка выбора параметра
  8. Не используется
  9. Индикатор нагрева



Последовательно нажимайте кнопку «SET» для выбора устанавливаемого параметра, индикация которого начнет мигать. Кнопками «+» и «-» установите необходимое значение. После установки параметров на индикаторе температуры отображается текущая температура, а на индикаторе времени задержки - заданное время задержки. Индикаторы питания, нагрева, охлаждения отображают текущее состояние ламинатора.

Порядок работы ламинатора для пластиковых карт

Подготовьте заготовки для ламинирования.



Пластик, который требуется заламинировать, складывается клеевой поверхностью внутрь. Затем к пластику прикладывается ламинационная пленка клеевой поверхностью внутрь. Подготовленные заготовки помещаются между металлических пластин (до 10 наборов). Вся стопка помещается в ламинатор.

Штурвалом прижима плотно спрессуйте стопку. Нажмите кнопку ПУСК, начнется нагрев ламинатора до рабочей температуры. Нагрев можно прервать в любой момент повторным нажатием кнопки ПУСК. При достижении рабочей температуры начнется обратный отсчет времени. По истечении заданного времени автоматически начнется охлаждение ламинатора до 59 градусов Цельсия. Когда температура опустится до 59 градусов Цельсия, раздастся повторяющийся звуковой сигнал. Можно извлечь готовую продукцию и начать следующий цикл ламинирования.

Разные типы карт и пленок требуют разных режимов ламинирования. Температура ламинирования карт 80-120 ºС, время 1-5 мин.

Возможные неисправности ламинатора для пластиковых карт и их устранение

Код ошибки

Описание

Способ устранения

Е11

Неисправен датчик температуры верхней нагревательной плиты. (издается звуковой сигнал)

Проверьте соединительную проводку датчика.

Е12

Неисправен термоэлемент верхней нагревательной плиты. (издается звуковой сигнал)

Проверьте верхний термоэлемент на предмет повреждения.

Проверьте соединительную проводку термоэлемента.

Е21

Неисправен датчик температуры нижней нагревательной плиты. (издается звуковой сигнал)

Проверьте соединительную проводку датчика.

Е22

Неисправен датчик температуры нижней нагревательной плиты. (издается звуковой сигнал)

Проверьте нижний термоэлемент на предмет повреждения.

Проверьте соединительную проводку термоэлемента.

Электрическая схема ламинатора для пластиковых карт
