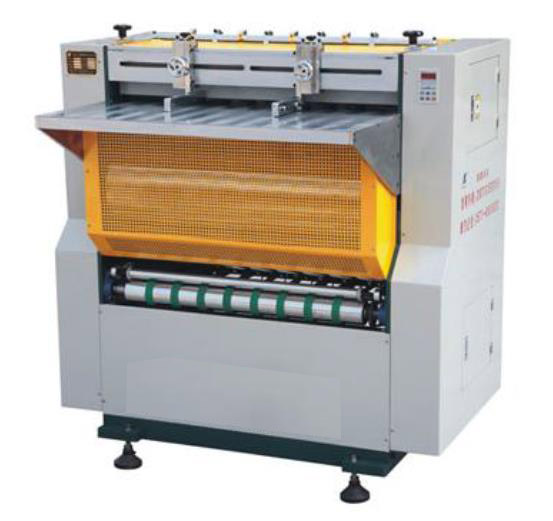

Станок для резки пазов в заготовках из картона KL-1000-2

Станок для резки пазов

в заготовках из картона KL-1000-2

Руководство пользователя


Содержание

  1. ВВЕДЕНИЕ
  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  3. ОСНОВНЫЕ ЧАСТИ
  4. ПАНЕЛЬ УПРАВЛЕНИЯ
  5. УСТАНОВКА И НАСТРОЙКА
  6. ПОРЯДОК РАБОТЫ
  7. ЭЛЕКТРИЧЕСКАЯ СХЕМА

ВВЕДЕНИЕ

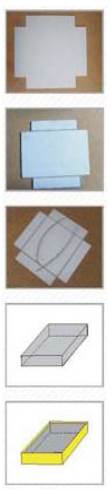

Данный станок для резки пазов в заготовках из картона специально разработана для резки V-образного паза в различных видах картона. В станке для резки пазов в заготовках из картона применяется новый способ транспортировки при помощи барабана диаметром 60см, который обеспечивает более точную резку пазов. Угол паза регулируется составным ножом с возможностью многократной заточки. Внимательно прочтите данную инструкцию перед установкой и использованием станка для резки пазов в заготовках из картона.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ РЕЗКИ ПАЗОВ В ЗАГОТОВКАХ ИЗ КАРТОНА

Скорость транспортировочного барабана, м/мин

10~30

Толщина картона, мм

1.5~3.6

Расстояние между пазами, мм

50~830

Количество пазов, шт.

9

Ширина картона, мм

50~950

Мощность, кВт

3.7

Размер, мм

1500х1400х1600

Вес, кг

1380

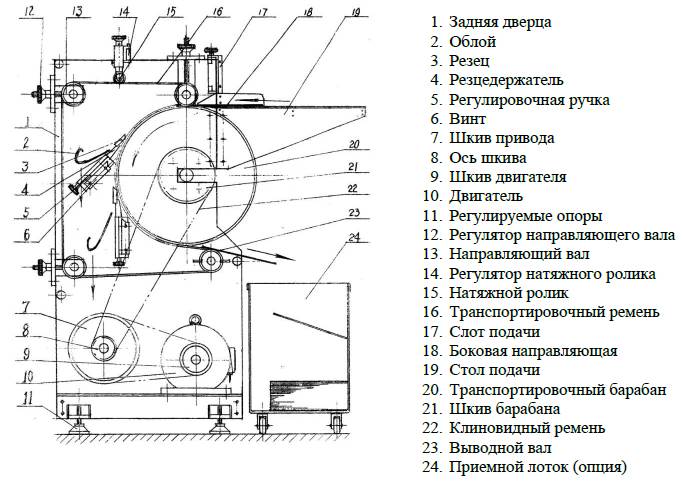

ОСНОВНЫЕ ЧАСТИ СТАНКА ДЛЯ РЕЗКИ ПАЗОВ В ЗАГОТОВКАХ ИЗ КАРТОНА

1. Транспортировочный барабан и резцы с независимой регулировкой.

2. Стол подачи с регулируемыми направляющими.

3. Транспортировочный ремень с направляющим и натяжным роликами.

4. Выводные валы с датчиком подсчета листов.

5. Винт для регулировки угла наклона линейки с резцами.

6. Узел удаления облоя.

7. Станок для заточки резцов.

8. Резцедержатель с резцом

9. Транспортировочный ремень, панель управления со счетчиком

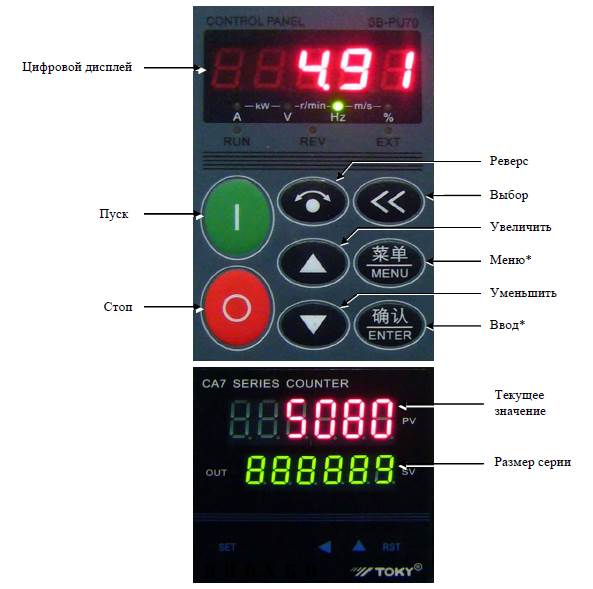

ПАНЕЛЬ УПРАВЛЕНИЯ СТАНКА ДЛЯ РЕЗКИ ПАЗОВ В ЗАГОТОВКАХ ИЗ КАРТОНА

* Данные кнопки предназначены для настройки инвертера и должны использоваться только квалифицированным персоналом.

УСТАНОВКА И НАСТРОЙКА СТАНКА ДЛЯ РЕЗКИ ПАЗОВ В ЗАГОТОВКАХ ИЗ КАРТОНА

1. Установите станок для резки пазов в заготовках из картона на ровную, устойчивую поверхность и отрегулируйте опорные винты для обеспечения горизонтальности рабочего стола.

2. Подключите станок для резки пазов в заготовках из картона к трехфазному источнику питания 380В/50Гц и обеспечьте надежное заземление.

3. Отрегулируйте положение и натяжение транспортировочных ремней в соответствии с шириной и толщиной картона. Пара ременных шкивов сверху и снизу должны находиться в одной вертикальной плоскости вблизи резцедержателя и обеспечивать надежный прижим заготовки к транспортировочному барабану.

4. Установите резцы в резцедержатель. Держатель шириной 35мм позволяет вырезать паз с углом 120 о (диапазон регулировки120о-140о), а держатель шириной 30мм позволяет вырезать паз с углом 90о (диапазон регулировки 70о-110о). Расстояние между острием резца и стальным прутком, служащим для прижима картона к резцу должно

составлять 7-8мм. Вершина резца и стальной пруток должны находиться на одном уровне.

5. Установите резцедержатель в суппорт и при помощи верхнего маховика отрегулируйте его положение в горизонтальной плоскости. Положите лист бумаги между транспортировочным барабаном и резцом, придвиньте острие резца вплотную к листу при помощи ручки на торцевой части суппорта и зафиксируйте суппорт винтами в этом положении.

6. Отрегулируйте наклон линейки с резцами при помощи маховиков, расположенных по бокам станка для резки пазов в заготовках из картона.

7. После установки одного резцедержателя сделайте пробный рез для проверки правильности установок и после этого аналогичным образом отрегулируйте остальные резцы.

ПОРЯДОК РАБОТЫ СТАНКА ДЛЯ РЕЗКИ ПАЗОВ В ЗАГОТОВКАХ ИЗ КАРТОНА

1. Включите питание и проверьте направление вращения транспортировочного барабана. Если барабан вращается в неправильном направлении, поменяйте

местами любые две фазы питающего напряжения.

2. Отрегулируйте скорость вращения транспортировочного барабана при помощи кнопок «▼» и «▲» на панели управления.

3. Начинайте подавать картонные заготовки в приемный слот станка для резки пазов в заготовках из картона.

4. Из-за различного качества картона, через некоторое время необходимо отрегулировать скорость работы с помощью инвертора.

5. Для немедленной остановки станка для резки пазов в заготовках из картона в случае возникновения непредвиденных ситуаций используйте кнопку аварийной остановки.

6. По окончании работы отключите питание и очистите станок от грязи и пыли.

7. Регулярно смазывайте движущиеся части станка для резки пазов в заготовках из картона.

8. Для заточки затупившихся ножей используйте заточной станок.

ЭЛЕКТРИЧЕСКАЯ СХЕМА СТАНКА ДЛЯ РЕЗКИ ПАЗОВ В ЗАГОТОВКАХ ИЗ КАРТОНА
