Инструкция на оборудование Горизонтальная упаковочная машина ALD - 250, 450, 600 B/D

Горизонтальная упаковочная машина

ALD - 250, 450, 600 B/D

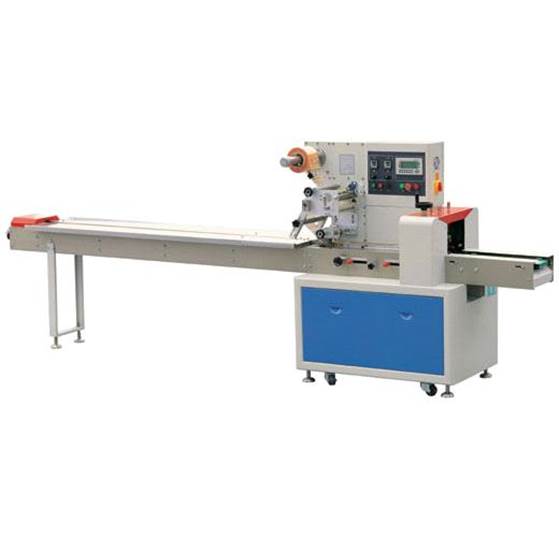

Описание: ALD 250.jpg



Руководство пользователя

СОДЕРЖАНИЕ

1.       ВВЕДЕНИЕ

2.       ОПИСАНИЕ МАШИНЫ

2.1      ПРИМЕНЕНИЕ

2.2      ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ

2.3      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.       УСТАНОВКА

3.1      ОБЩИЕ ТРЕБОВАНИЯ

3.2      ТРЕБОВАНИЯ К МЕСТУ УСТАНОВКИ

3.3      ЭТАПЫ УСТАНОВКИ

3.4      ВКЛЮЧЕНИЕ И ПРОВЕРКА

4.       НАСТРОЙКА

4.1      МЕХАНИЗМ ПОДАЧИ ПРОДУКТА

4.2      МЕХАНИЗМ ПРОТЯЖКИ ПЛЕНКИ

4.3      МЕХАНИЗМ ФОРМИРОВАНИЯ ПРОДОЛЬНОГО ШВА

4.4      МЕХАНИЗМ ЗАПАИВАНИЯ КРАЕВ

5.       ПОРЯДОК РАБОТЫ

5.1      ИНТЕРФЕЙС

5.2      УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ

5.3      ФОТОДАТЧИК

5.4      ПУСК

5.5      ОСТАНОВКА

6.       ОБСЛУЖИВАНИЕ И УХОД

6.1      ЕЖЕДНЕВНОЕ ОБСЛУЖИВАНИЕ

6.2      ЕЖЕМЕСЯЧНОЕ ОБСЛУЖИВАНИЕ

6.3      ПОЛУГОДОВОЕ ОБСЛУЖИВАНИЕ

6.4      СПИСОК ЭЛЕМЕНТОВ, НЕ ПОДЛЕЖАЩИХ ЗАМЕНЕ

В РАМКАХ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ

7.       РЕКОМЕНДАЦИИ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ



ВВЕДЕНИЕ

1.1      Пожалуйста, внимательно прочтите настоящее руководство, прежде чем приступать к работе на горизонтальной упаковочной машине.

1.2      Меры предосторожности:

1.3      К работе на горизонтальной упаковочной машине допускается только обученный и подготовленный персонал.

1.4      Перед запуском необходимо должным образом установить и настроить горизонтальную упаковочную машину.

1.5      Перед пуском машины убедитесь в отсутствии посторонних предметов на ее корпусе.

1.6      Во время работы не прикасайтесь к внутренним частям машины и электрооборудования.

1.7      Не оставляйте включенную горизонтальную упаковочную машину без присмотра.

1.8      Ремонт электрооборудования должен производиться только квалифицированным механиком.

1.9      Не переоборудуйте машину без согласования с производителем или поставщиком.

1.10    В случае возникновения проблем, обращайтесь в авторизованный сервисный центр.

2.       ОПИСАНИЕ ГОРИЗОНТАЛЬНОЙ УПАКОВОЧНОЙ МАШИНЫ

2.1      Применение.
Горизонтальная упаковочная машина предназначена для упаковки различных твердых материалов, таких как продукты питания (выпечка, конфеты, печенье и пр.), промтовары, хозтовары, галантерея и т.д. Мелкие изделия перед упаковкой необходимо каким-либо образом спакетировать.

2.2      Отличительные черты.

·         Двухчастотный конвертер, регулируемая длина пакета, произвольное расстояние между пакуемыми изделиями, легкость настройки.

·         Удобный интерфейс.

·         Система самодиагностики.

·         Высокочувствительный фотодатчик для точной разметки пакета.

·         Независимый терморегулятор для удобства работы с различными типами пленок.

·         Функция фиксирования положения остановки для экономии пленки.

·         Простой и надежный привод.

·         Программные регулировки.

2.3       Технические характеристики.

Модель

250B

250D

450D

Макс. ширина пленки, мм

350

450

Длина пакета, мм

65-190
120-280

90-220

130-450

Ширина пакета, мм

30-110

50-180

Макс. высота продукта, мм

40

55

75

Макс. диаметр рулона, мм

320

Скорость упаковки, пакетов/мин

40-230

30-150

Питание

220В/50Гц

Мощность, кВт

2,4

2,6

Размеры, мм

3770х670х1450

4020х820х1450

Вес, кг

500

700



3.       УСТАНОВКА ГОРИЗОНТАЛЬНОЙ УПАКОВОЧНОЙ МАШИНЫ

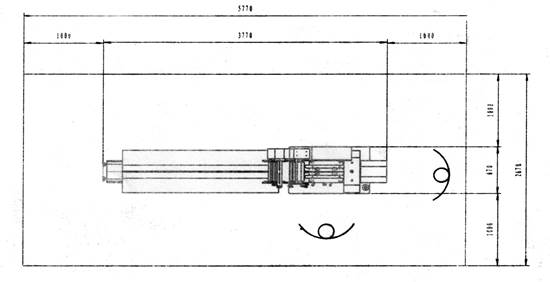

3.1       Общие требования
Горизонтальную упаковочную машину необходимо установить на плоской, твердой поверхности и предусмотреть вокруг нее достаточно места для обслуживания.


Описание: 2.jpg

3.2       Требования к месту установки.

·         Температура: 5оС-40оС

·         Влажность: 30%-40%

·         Не устанавливать вблизи горючих, легковоспламеняющихся, едких и взрывоопасных жидкостей.

·         Общее освещение: 300 Люкс

·         Не подергать воздействию прямого солнечного света.

·         Не устанавливать вблизи источников вибрации.

3.3       Этапы установки.

·         После установки машины на место отрегулируйте горизонтальность рабочего стола при помощи четырех регулировочных винтов.

·         Установите подающую горизонтальную упаковочную машину, закрепите ее с левой стороны основной машины при помощи болтов, выровняйте ее по горизонтали  и отрегулируйте высоту таким образом, чтобы низ подающего желоба и рабочий стол основной машины оказались на одном уровне.

·         Ослабьте левый маховик подающей машины и установите подающую цепь с толкателями. Отрегулируйте натяжение цепи.

·         Подсоедините горизонтальную упаковочную машину к источнику питания 220В/50Гц по трехпроводной схеме.

3.4       Пробный запуск.

·         Включите все автоматические выключатели в распределительном шкафу и проверьте работу всех выключателей и индикаторных ламп на панели управления.

·         Включите питание.

·         Установите скорость упаковки 40 пакетов в минуту, нажмите кнопку «ПУСК», убедитесь в нормальном функционировании агрегатов машины, после чего нажмите кнопку «СТОП».

4.       НАСТРОЙКА ГОРИЗОНТАЛЬНОЙ УПАКОВОЧНОЙ МАШИНЫ

4.1       Механизм подачи продукта.
При помощи регулировочных маховиков с левой стороны подающей машины отрегулируйте натяжение подающей цепи с толкателями. Отрегулируйте ширину подающего желоба в соответствии с размерами пакуемого продукта.

4.2      Механизм протяжки пленки.

·         После установки пленки на самоцентрирующийся вал необходимо заправить пленку в механизм протяжки. Схема заправки немного отличается в зависимости от наличия или отсутствия маркиратора кодов.

·         Независимо от схемы, после заправки пленки в формирователь пакетов, отпустите ручку колеса протяжки, пропустите пленку через колесо протяжки,  формирователь продольного шва, запрессовочное колесо и затем зафиксируйте ручку.

·         Запустите горизонтальную упаковочную машину в толчковом режиме и остановите после того, как пленка пройдет механизм запайки.

·         Если натяжение в центре и по краям пленки неравномерное, его необходимо отрегулировать при помощи изменения положения качающегося ролика или угла установки качающегося рычага.

·         Если продольный шов несимметричный, необходимо отрегулировать его положение при помощи центровочного маховика.

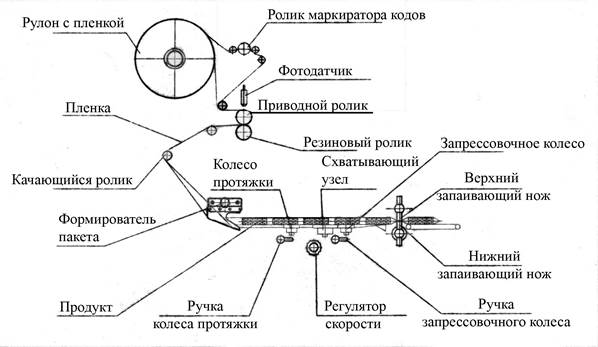

Схема заправки пленки при наличии маркиратора кодов:

Описание: 3-1.jpg

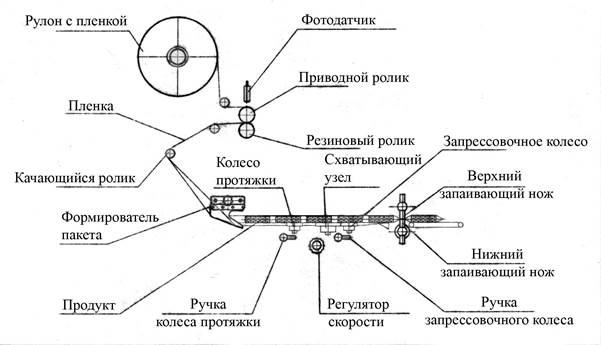

Схема заправки пленки при отсутствии маркиратора кодов:

Описание: 4.jpg

4.3      Формирователь пакетов.

Формирователь пакетов служит для складывания упаковочной пленки в рукав определенной ширины и высоты.

Ширина рукава должна быть на 5 мм больше ширины продукта и   регулируется при помощи настроечного маховика.

Для регулировки высоты рукава, ослабьте стопорящий маховик и перемещайте формирователь вверх-вниз. Высота рукава также должна быть на 5 мм больше высоты продукта. После регулировки зафиксируйте маховик.

4.4      Формирователь продольного шва.

Механизм формирования продольного шва состоит из колеса протяжки, нагревательного блока, запрессовочного колеса, регулятора скорости и т.д. Для получения сплошного и ровного шва необходимо настроить механизм, руководствуясь следующими рекомендациями:

·         Проложите лист копировальной бумаги между двумя листами обычной бумаги и пропустите их между спаивающими колесами. Отпечаток, оставленный на листах, должен быть четким и ровным. Если это не так, отрегулируйте взаимное положение колес, добиваясь получения нужного результата.

·         Если положение колес установлено правильно, температура соответствует рекомендованной, но качество шва по-прежнему неудовлетворительное, попробуйте изменить степень прижатия колес друг к другу.

·         Механизм формирования шва отрегулирован на заводе и в дополнительных регулировках, как правило, не нуждается.

4.5      Механизм запайки краев роторного типа.

Регулировка резака.

Заводские установки седла в дальнейших настройках, как правило, не нуждаются. Если это все-таки необходимо, используйте копировальную бумагу для контроля качества оттиска. В случае неудовлетворительных результатов, ослабьте винты М10 и настройте положение седла при помощи регулировочного винта, после чего затяните винты М10. Нагрев при регулировке не нужен.

Регулировка резака осуществляется с использованием тонколистовой меди. Температура нагрева при регулировке устанавливается 120оС.

Регулировка высоты держателя резака.

Высота держателя резака устанавливается таким образом, чтобы линия спаивания проходила на уровне половины высоты продукта. Для этого ослабьте четыре винта на боковой панели держателя резака и настройте средний регулировочный винт для достижения необходимого результата. После этого не забудьте затянуть фиксирующие винты.

Настройка скорости вращения ножей.

Скорость вращения ножей устанавливается в зависимости от длины упаковки таким образом, чтобы избежать чрезмерного натяжения или наоборот сморщивания пленки. При чрезмерном натяжении пленки вращайте регулировочный маховик в сторону уменьшения скорости вращения ножей, при сморщивании – в сторону увеличения скорости вращения ножей.

Настройка положения линии отреза.

В случае нанесения цветовых меток:

·         На панели управления выберите окно установки параметров и установите значение положения линии отреза «по цветовым меткам»

·         Положите 3-5 образцов продукта между толкателями транспортера, запустите горизонтальную упаковочную машину и сделайте пробную упаковку.

·         Проконтролируйте положение образцов относительно цветовых меток и при помощи маховика регулировки положения толкателей добейтесь того, чтобы образцы располагались строго посередине между цветовыми метками.

В случае отсутствия цветовых меток:

·         Положите 3-5 образцов продукта между толкателями транспортера, запустите горизонтальную упаковочную машину и сделайте пробную упаковку.

·         Визуально проконтролируйте положение образцов относительно линии отреза и при помощи маховика регулировки положения толкателей добейтесь того, чтобы линия отреза располагалась на равном расстоянии от образцов.

5.       ПОРЯДОК РАБОТЫ ГОРИЗОНТАЛЬНОЙ УПАКОВОЧНОЙ МАШИНЫ

Убедитесь в отсутствии посторонних предметов на ленте транспортера, рабочем столе и в зоне запаивающих ножей.

Включите питание и проверьте работоспособность всех управляющих органов и индикаторов машины.

5.1       Интерфейс пользователя.

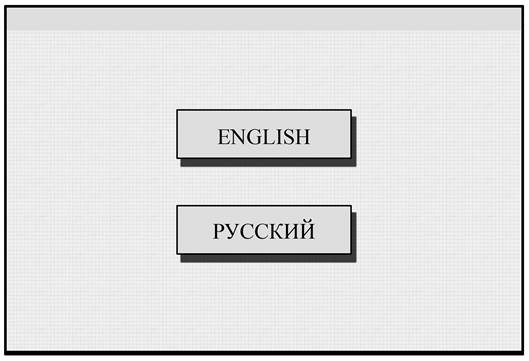

Основные параметры машины устанавливаются при помощи интерфейса пользователя. После включения питания на экране отображается следующая информация:

Описание: shot1.jpg

После выбора языка вы попадаете на следующую страницу:

Описание: shot2.jpg

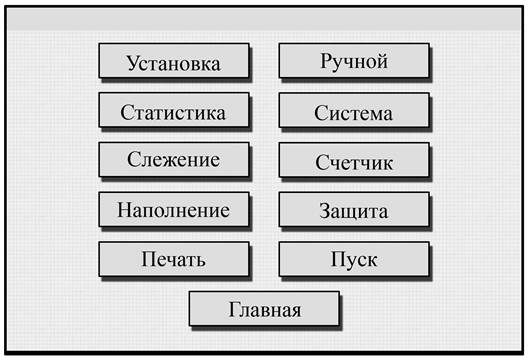

Нажав на клавишу «ВВОД», вы попадаете на страницу основного меню:

Описание: shot3.jpg

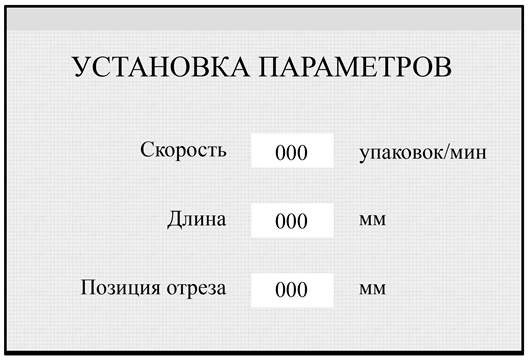

Выбрав в основном меню пункт «Установка», вы попадаете в меню установки параметров:

Описание: shot4.jpg

Если заданные параметры «Скорость» или «Длина» выходят за границы допустимого диапазона, на экран будет выведено сообщение об ошибке и значения необходимо будет ввести заново.

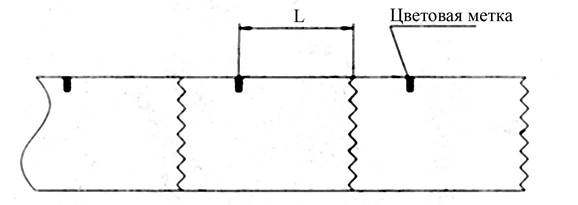

Значение в поле «Позиция отреза» вводится в два этапа. Вначале задайте это значение равным «0» , произведите пробный запуск и измерьте расстояние «L» между линией отреза и цветовой меткой и затем введите это значение в данное поле.

Описание: 5.jpg

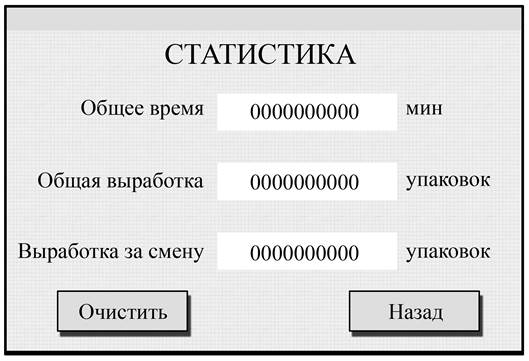

Выбрав в основном меню пункт «Статистика», вы попадаете в меню статистики:

Описание: shot5.jpg

Для сброса показателей нажмите кнопку «Очистить», для возврата в основное меню нажмите кнопку «Назад».

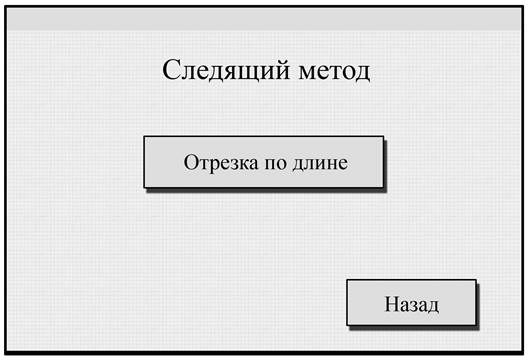

Выбрав в основном меню пункт «Слежение» вы попадаете в следующее меню:

Описание: shot6.jpg

В случае использования цветных меток, выберите «Следящий метод отреза»; в противном случае выберите «Метод отрезки по длине». Для возврата в основное меню нажмите кнопку «Назад».

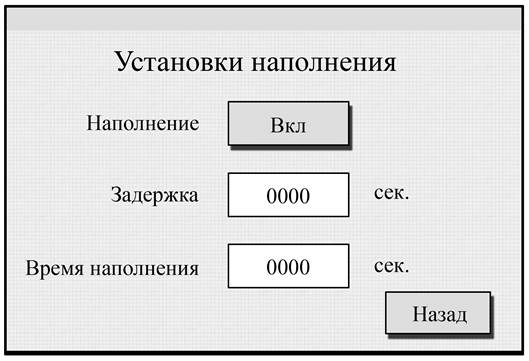

Выбрав в основном меню пункт «Наполнение», вы попадаете в меню установки параметров наполнения:

Описание: shot7.jpg

Задайте параметры в соответствующих полях. Для возврата в основное меню нажмите кнопку «Назад».

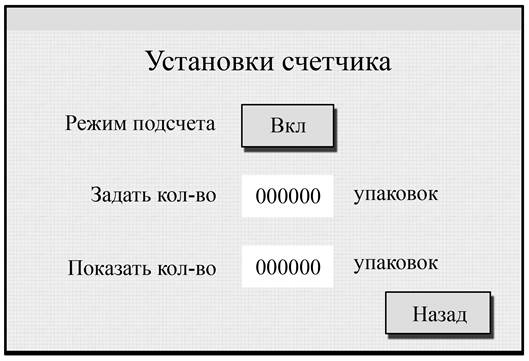

Выбрав в основном меню пункт «Счетчик», вы попадаете в меню установок счетчика:

Описание: shot8.jpg

Здесь вы можете задать количество упаковок, после которого горизонтальная упаковочная машина автоматически остановится. Если горизонтальная упаковочная машина останавливалась вручную, то подсчет начинается заново.

5.2      Управление температурой.

В горизонтальной упаковочной машине предусмотрено два контура управления температурой, которые отвечают за температуру запайки продольного шва и температуру запайки концов упаковки. Конкретные значения температурных параметров зависят от толщины пленки, скорости подачи и температуры окружающей среды. Они подбираются таким образом, чтобы обеспечить сплошной ровный шов без разрывов и морщин.

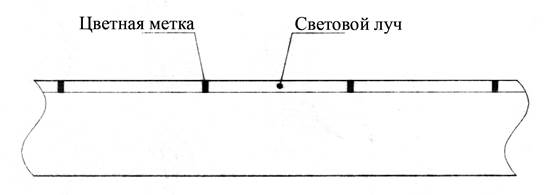

5.3      Датчик цветных меток.

Датчик цветных меток используется при работе в «следящем» режиме отреза. После установки пленки на держатель отрегулируйте положение датчика таким образом, чтобы луч датчика попадал в зону нанесения меток:

Описание: 6.jpg

Чувствительность фотодатчика установлена на заводе и в регулировке, как правило, не нуждается.

5.4      Пуск.

Толчковый режим.

Нажмите и удерживайте кнопку толчкового режима, горизонтальная упаковочная машина начнет работу со скоростью 30 упаковок в минуту. При отпускании кнопки толчкового режима горизонтальная упаковочная машина немедленно остановится.

Непрерывный режим.

Нажмите кнопку «ПУСК», горизонтальная упаковочная машина начнет непрерывную работу с установленной скоростью до тех пор, пока не будет нажата кнопка «СТОП» или кнопка аварийной остановки.

5.5      Остановка.

Нормальная остановка.

Нажмите кнопку «СТОП», горизонтальная упаковочная машина остановится.

Аварийная остановка

Нажмите кнопку аварийной остановки, горизонтальная упаковочная машина немедленно остановится. Для продолжения работы поверните кнопку аварийной остановки по часовой стрелке.

6.       ОБСЛУЖИВАНИЕ И УХОД ГОРИЗОНТАЛЬНОЙ УПАКОВОЧНОЙ МАШИНЫ

Ежесменное обслуживание.

·         Перед обслуживанием отключите горизонтальную упаковочную машину от источника питания .

·         Очистите рабочий стол и поверхность машины куском влажной ткани.

·         Сжатым воздухом удалите обрывки пленки с механизма подачи, формирователя пакетов и механизма запайки.

·         При помощи металлической щетки удалите остатки пленки с ножей механизма запайки.

Ежемесячное обслуживание.

·         Нанесите небольшое количество смазки на движущиеся элементы привода. Не следует смазывать зубчатые ремни и ремень транспортера.

·         Смажьте подшипник механизма запайки концов пакета.

·         Проверьте натяжение приводных ремней, при необходимости отрегулируйте.

·         Проверьте затяжку винтов, при необходимости подтяните.

Полугодовое обслуживание.

·         Проверьте состояние приводных ремней, при необходимости замените.

·         Проверьте состояние расходных частей, при необходимости замените.

·         Проверьте состояние электропроводки, удалите пыль с электрических компонентов.



Список элементов, не подлежащих замене в рамках гарантийных обязательств:

·         Приводные и транспортные ремни и цепи.

·         Подвижные и трущиеся элементы транспортировки изделий.

·         Нагревательные элементы и термодатчики.

·         Отрезные запаивающие ножи.

·         Покрытие резиновых подающих валов.

·         Элементы маркировки.

·         Элементы электропневмосистемы.

·         Электрические провода и разъемы.

·         Кнопки и пластиковые рукоятки.

·         Элементы отделки.



7.       РЕКОМЕНДАЦИИ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ ГОРИЗОНТАЛЬНОЙ УПАКОВОЧНОЙ МАШИНЫ

Неисправность

Возможные причины

Способ устранения

Положение линии отреза не совпадает с цветовой меткой.

Не включен «следящий» режим.

Цветовые метки слишком бледные.


Пленка проскальзывает.

Включите «следящий» режим.

Отрегулируйте чувствительность фотодатчика.

Отрегулируйте натяжение пленки.

Продукт попадает в зону отреза.

Толкатели продукта и ножи резака работают несинхронно.

Неправильно отрегулировано положение резака.

Слишком высокая скорость упаковки.

Отрегулируйте положение толкателей.


Отрегулируйте положение резака.


Уменьшите скорость упаковки.

Шов плавится.

Слишком высокая температура.

Слишком низкая скорость.

Некачественная пленка.

Уменьшите температуру.



Увеличьте скорость.

Замените пленку.

Слабый шов.

Слишком низкая температура.

Слишком высокая скорость.

Некачественная пленка.

Увеличьте температуру.


Уменьшите скорость.


Замените пленку.

Температура не регулируется.

Неисправен термоэлемент.

Перегорело бесконтактное реле.

Неисправна термопара.

Неисправен теморегулятор.

Замените термоэлемент.

Замените бесконтактное реле.

Замените термопару.

Замените терморегулятор.
