ВЫРУБЩИК ПЛАСТИКОВЫХ КАРТ

YCK-2AM

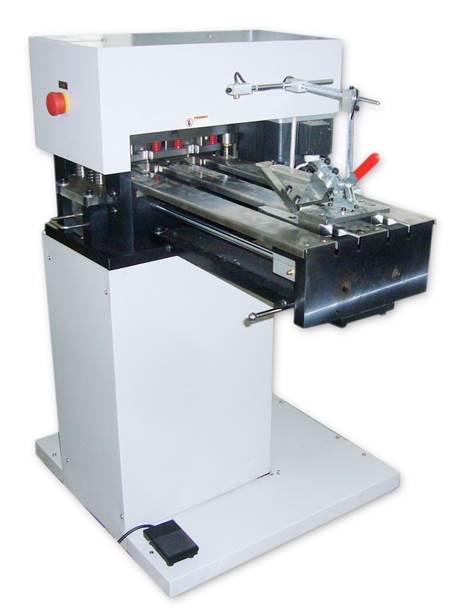

Описание: frontpage.jpg



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТАНОВКА

ПОРЯДОК РАБОТЫ

СНЯТИЕ ВЫРУБНОЙ ГОЛОВКИ

ОБСЛУЖИВАНИЕ И УХОД

ЭЛЕКТРИЧЕСКАЯ СХЕМА

МАКЕТ ЛИСТА 2х5

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

Материал

0,3-1,0 мм ПВХ или другой пластик

Макет вырубки

2х5

Количество вырубных головок

2

Питание

220В/50Гц

Мощность, Вт

750

Производительность, шт/час

3000

Размеры, мм

970х600х1100

Вес, кг

130

УСТАНОВКА ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

Место установки

Устанавливайте вырубщик пластиковых карт вдали от легковоспламеняющихся жидкостей и горючих газов.

Не устанавливайте вырубщик пластиковых карт в пыльных, влажных и плохо проветриваемых помещениях.

Питание однофазное 220В/50Гц по трехпроводной схеме.

Распаковка

Проверьте целостность упаковки. При нарушении известите об этом поставщика, в противном случае - распаковывайте.

Откройте крышку масляного резервуара и залейте смазывающую жидкость.

Подключение к источнику питания

Подключение к источнику питания должен осуществлять только квалифицированный специалист. Параметры питающего напряжения: 220В/50Гц, сечение провода не менее 2,5мм2. Неправильное подключение может привести к выходу вырубщика пластиковых карт из строя и создает опасность поражения электрическим током.

Подключение осуществляется согласно электрической схеме.

Вырубщик пластиковых карт должна быть надежно заземлена. Не используйте один заземляющий провод для двух или более единиц вырубщика пластиковых карт.

ПОРЯДОК РАБОТЫ ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

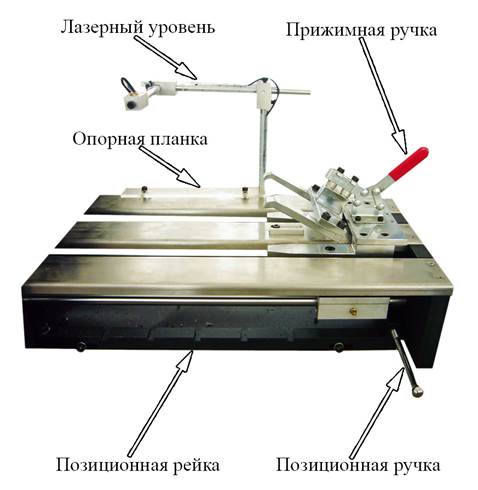

Положите лист ПВХ на рабочий стол, выровняйте линии ориентации на листе по лазерному уровню, плотно прижмите лист к опорной планке и зафиксируйте прижимной ручкой.

Левой рукой слегка приподнимите позиционную ручку, чтобы разблокировать рабочий стол, и переместите его от себя  в следующее фиксированное положение.

Нажмите педаль ножного выключателя, произойдет вырубка двух карт.

Аналогичным образом переместите рабочий стол в следующее фиксированное положение и произведите вырубку следующих двух карт.

После вырубки всех карт верните рабочий стол в исходное положение.

При необходимости отрегулируйте положение опорной планки и лазерного уровня.

Описание: worktable.jpg



СНЯТИЕ ВЫРУБНОЙ ГОЛОВКИ ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

Отключите вырубщик пластиковых карт от сети.

Выверните крепежные винты и при помощи стальной трубы длиной примерно 400мм переместите головку вверх и затем снимите.

ОБСЛУЖИВАНИЕ И УХОД ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

В зависимости от загрузки, но не реже одного раза в месяц, регулярно проверяйте и смазывайте движущиеся части вырубщика пластиковых карт.

Содержите вырубщик пластиковых карт в чистоте.

Расходные части: Реле MY2NJ-AC220V; Предохранители 2А, 4А.

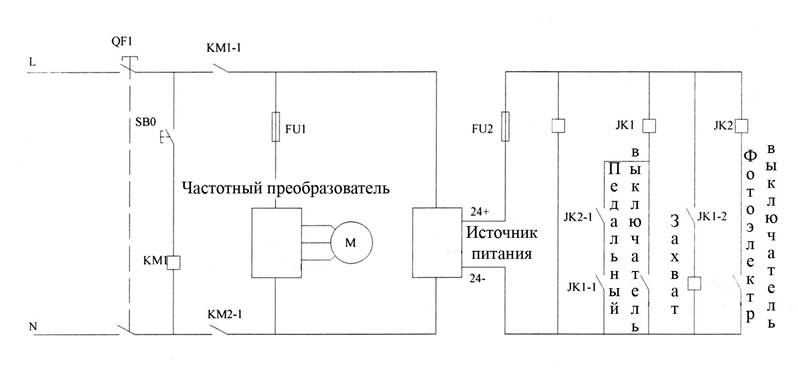

ЭЛЕКТРИЧЕСКАЯ СХЕМА ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

Описание: 1.jpg

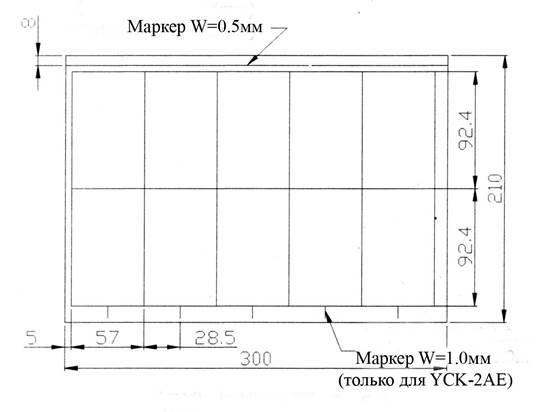

МАКЕТ ЛИСТА 2х5



Описание: 2.jpg
