Машина для заклейки окошек

в картонных коробках ZKT-340A

Руководство пользователя


Содержание

1. Описание и принципы работы

2. Технические характеристики

3. Основные части

4. Панель управления

5. Обслуживание и уход

6. Электрическая схема

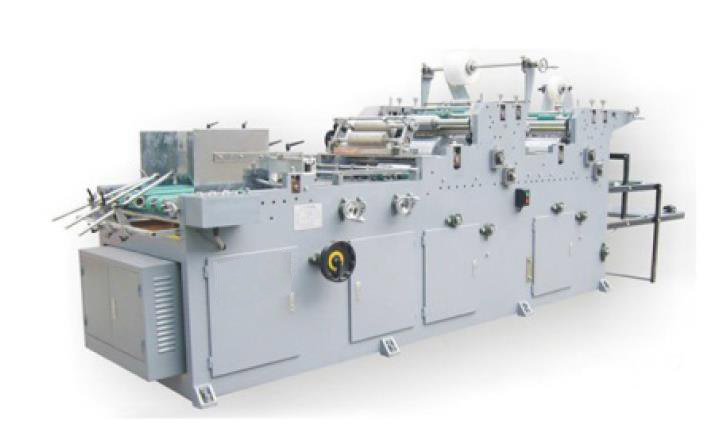

Перед вами машина для заклейки окошек нового образца, спроектированный и изготовленный нашими специалистами на основе передовых мировых технологий и отвечающий современным рыночным требованиям.

Преимуществами настоящего агрегата являются его высокая эффективность, равномерное нанесение клея, аккуратное склеивание, отсутствие брака в работе и т.п. Благодаря этому, он может принести большую экономическую выгоду при использовании на предприятиях, выпускающих печатную и упаковочную продукцию.

1. Описание и принципы работы машины для заклейки окошек в картонных коробках

Настоящий агрегат предназначен для вклеивания прозрачных окошек в коробки, предназначенные для упаковки медпрепаратов, вина, фруктов, рубашек, игрушек и т.п.

Агрегат состоит из узлов подачи бумаги, протяжки, нанесения клея, наклейки пленки и выдачи готовой продукции. Не изменяя направление движения, бумага проходит обработку в каждом узле и на выходе появляется в виде готового качественного продукта. Непрерывный процесс обработки обеспечивает быстроту и надежность в работе всех узлов станка.

1.1. Подача бумаги машины для заклейки окошек в картонных коробках.

Стопка подаваемой бумаги укладывается под определением углом, что обеспечивает надежное отделению одного листа от других и уменьшает возможность захвата двух листов бумаги одновременно. Подача бумаги осуществляется с нижней части, таким образом, новую бумагу постоянно можно подкладывать сверху, не останавливая работу машины для заклейки окошек.

1.2.Транспортировка бумаги машины для заклейки окошек в картонных коробках.

Узел принудительной транспортировки бумаги имеет цепной привод и расположен между узлом подачи и обрабатывающими узлами. Его работа может контролироваться счетчиком бумаги, также он устраняет отклонение бумаги, прежде чем она поступит в обрабатывающие узлы.

1.3.Нанесения клея машины для заклейки окошек в картонных коробках.

Ротационный способ обеспечивает аккуратное нанесение клея и может быть адаптирован для работы с различными видами окошек.

1.4.Обрезка пленки машины для заклейки окошек в картонных коробках.

Можно использовать пленку типа ВОРР и клейкую пленку в рулонах. Пленка вводится между резиновым и алюминиевым валами (на последнем проделаны пять канавок), после чего обрезается вертикальным резаком.

1.5.Вывод готовой продукции машины для заклейки окошек в картонных коробках.

После нанесения пленки, бумага подается на лоток готовой продукции, оборудованный направляющими, которые обеспечивают правильную укладку на столе.



2. Технические характеристики машины для заклейки окошек

Питание

380В/50Гц

Мощность основной машины, кВт

1,5

Мощность компрессора, кВт

0,75

Производительность, шт/час

3000~5000

Размеры стопы бумаги, мм

100 х 120~320 х 400

Плотность бумаги, г/м2

300~1000

Толщина пленки, мм

0,03~0,2

Габариты, мм

3550 х 950 х 1400

Вес, кг

1200



3. Основные части машины для заклейки окошек

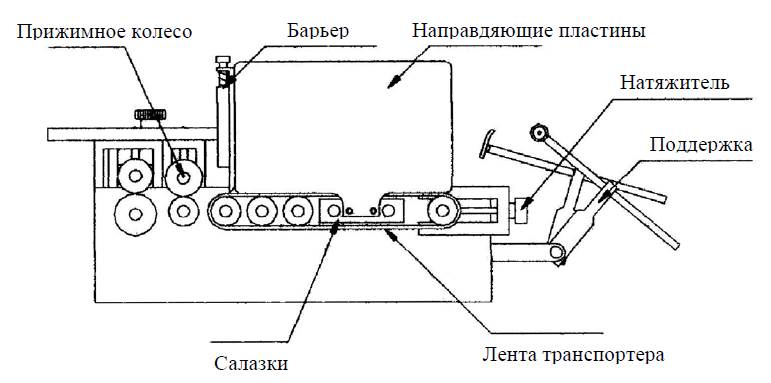

3.1.Механизм подачи машины для заклейки окошек

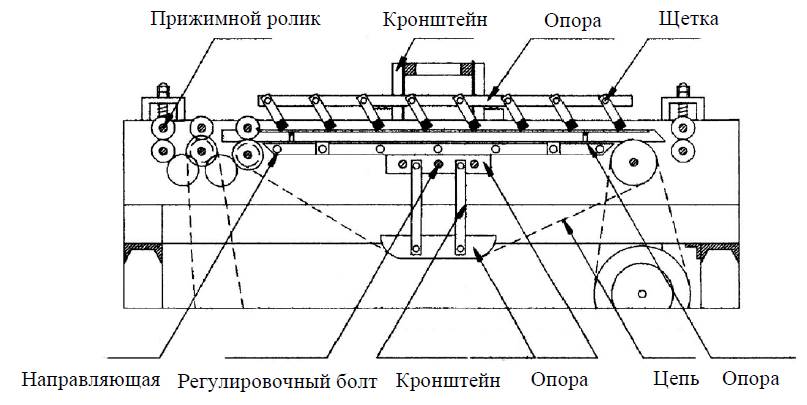

3.2.Механизм позиционирования машины для заклейки окошек

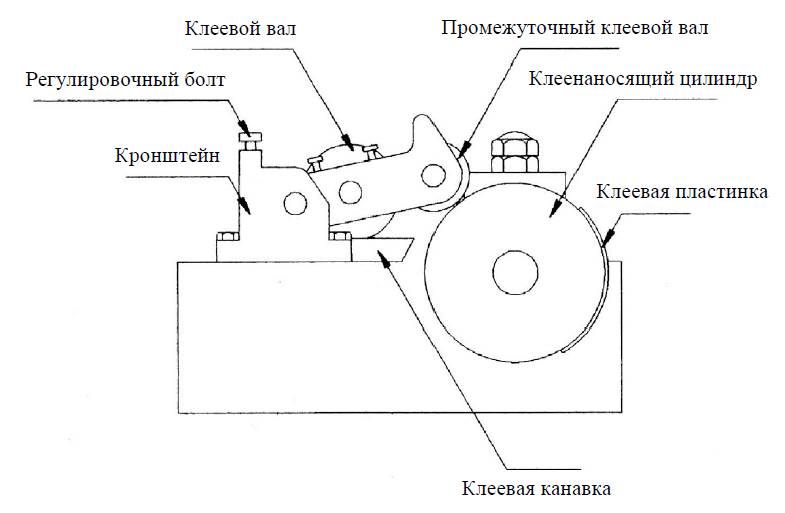

3.3.Узел нанесения клея машины для заклейки окошек

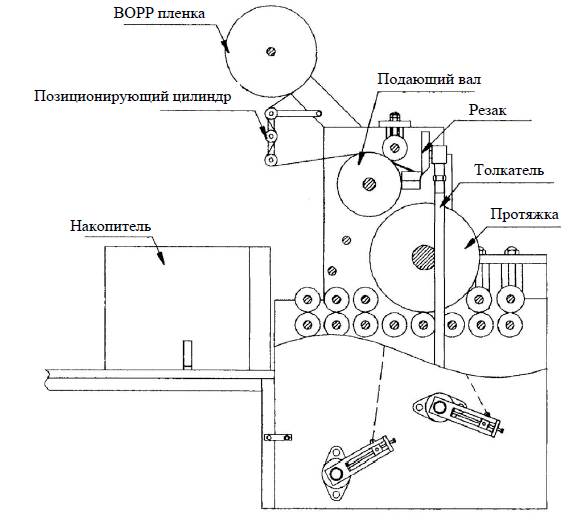

3.4.Узел вклейки окошка машины для заклейки окошек



4. Панель управления машины для заклейки окошек

Для запуска машины для заклейки окошек включите питание, затем включите главный двигатель и вакуумный насос и нажмите кнопку «Пуск». Установите необходимую скорость работы при помощи соответствующего регулятора.

Для отладки рабочих процессов используйте толчковый режим, который включается при нажатии и удерживании кнопки «Толчок». При завершении работы, выключите вакуумный насос, остановите главный двигатель и отключите питание.



5. Обслуживание и уход машины для заклейки окошек

5.1.Установка.

• Устанавливайте машину для заклейки окошек на ровную горизонтальную поверхность.

5.2.Смазка.

• Подшипники скольжения необходимо смазывать индустриальным маслом №50 один или два раза за смену.

• Приводной механизм валов необходимо смазывать индустриальным маслом №30 один раз в неделю.

• Смазку в двигателе необходимо менять через каждые 5000 часов работы.

5.3.Очистка.

• Содержите машину для заклейки окошек в чистоте, в конце каждой смены очищайте ее от пыли и грязи.

• При длительных перерывах в работе нанесите консервационный состав на металлические части машины для заклейки окошек.

• Следите за чистотой воздушной системы машины для заклейки окошек, при уменьшении эффективности пневмоприсоса - продуйте ее сжатым воздухом.

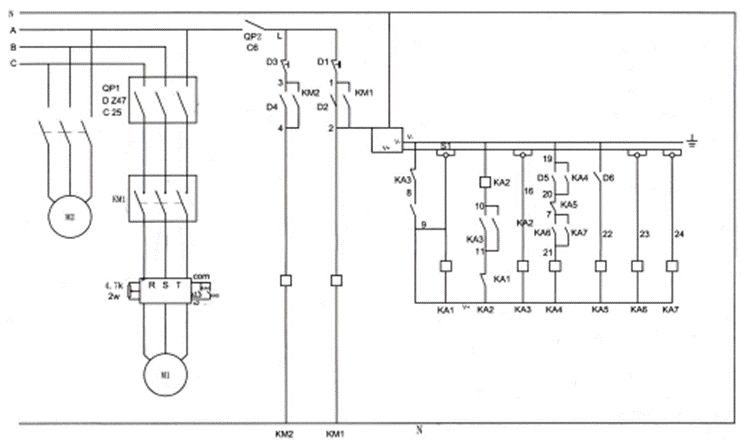

6. Электрическая схема машины для заклейки окошек
