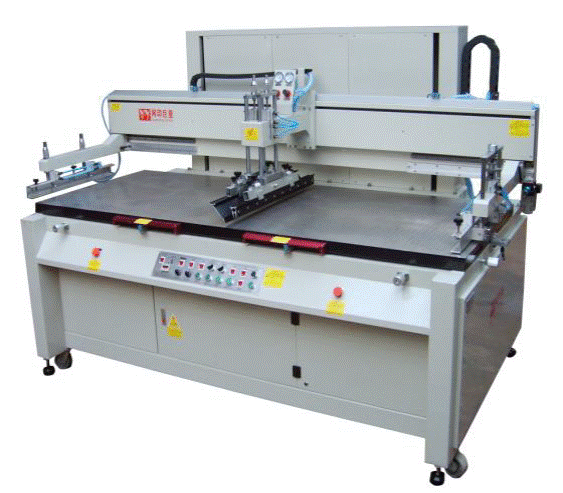

Вертикальная шелкотрафаретная машина

WJ-PS-8022







Руководство пользователя





ВВЕДЕНИЕ

Благодарим за приобретение продукции нашей фирмы.

Основными сферами деятельности компании являются исследование, разработка, производство, продажа и обслуживание шелкотрафаретного оборудования.

Нашу компанию отличают  высокий технический и технологический потенциал, стройная система управления и великолепный сервис.

Поставщиками основных частей нашей вертикальной шелкотрафаретной машины являются такие всемирно известные бренды как: Siemens, Mitsubishi, Philips и др.

Мы производим следующие типы оборудования:

·        Различные шелкотрафаретные машины

·        Ультрафиолетовые сушки

·        Инфракрасные сушки

·        Вспомогательное оборудование и краски для трафаретной печати





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

Модель

WJ-PS- 8022

Размер рабочего стола, мм

900 х 2380

Размер печатной области, мм

800 х 2200

Максимальный размер рамки, мм

1050 х 2400

Толщина запечатываемого материала, мм

0-50

Диапазон регулировки рабочего стола

Х±10мм; Y±10мм; Z±3o

Диапазон регулировки угла ракеля

0~45о

Питание

380 В / 50 Гц

Мощность , кВт

2,8

Давление, кгс/см2

6

Габариты, мм

2850 x 1550 x 1700

Масса, кг

600



УСТАНОВКА ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

·        Установите вертикальную шелкотрафаретную машину на место, опустите четыре колесика, выровняйте машину горизонтально (необходимо оставить достаточно места для обслуживания справа, слева и позади вертикальной шелкотрафаретной машины).

·        При помощи шланга диаметром 8 мм подсоедините воздушный компрессор к масляно-водяному сепаратору с левой стороны вертикальной шелкотрафаретной машины, установите давление 6 кгс/см2.

·        Подсоедините питание 380В/50Гц.

·        Подключите педальный выключатель к соответствующему разъему на корпусе вертикальной шелкотрафаретной машины.

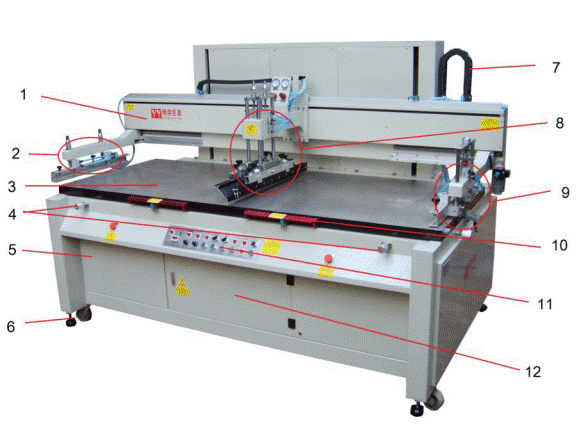

ОСНОВНЫЕ ЭЛЕМЕНТЫ ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

1. Портал

2. Левая консоль

3. Рабочий стол

4. Микрорегулировка  стола

5. Станина

6. Регулируемые ножки и колесики

7. Гибкий кабель-канал

8. Печатная головка

9. Правая консоль

10. Устройство безопасности

11. Панель управления

12. Электрический шкаф





ПАНЕЛЬ УПРАВЛЕНИЯ ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ



1. Таймер задержки (автоматический режим)

2. Счетчик циклов

3. Вкл/выкл счетчика

4. Вкл/выкл подрыв (отлип)

5. Остановка ракеля слева или справа

6. Подъем-опускание ракеля

7. Подъем-опускание оросителя

8. Выбор режима работы

9. Индикатор питания

10. Аварийная остановка



11. Регулировка скорости орошения

12. Регулировка скорости печати

13. Количество проходов ракеля в цикле

14. Подъем-опускание печатной головки

15. Движение влево (ручной режим)

16. Движение вправо (ручной режим)

17. Включение и режимы вакуума

18. Вкл/выкл питание

19. Старт



НАСТРОЙКА ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

Описание: 1.jpgНастройка трафаретодержателей.

Включите питание и поднимите печатающую каретку.

Освободите защелки (2) консолей (3) и установите их в положение, соответст-вующее размерам трафарет-ной рамы. После этого зафиксируйте защелки.

При помощи маховиков, расположенных сверху кон-соли,  отрегулируйте рас-стояние между трафаретной рамой и столом.

При помощи маховика (1), расположенного сверху правой консоли отрегулируйте величину подрыва (отлипа).



Установка и настройка ракелей.

Описание: 2.jpgУстановите ракель и контр-ракель в ракеледержатели и зафиксируйте их в каретке при помощи защелок (5).

Отрегулируйте прижим при помощи маховиков (1).

Винтами (6) отрегулируйте гори-зонтальность ракельных ножей.

Ослабив винты (4) установите необходимый угол наклона ракеля и контр-ракеля. Затем закрутите винты.

Отрегулируйте скорость подъема и опускания ракелей при помощи дроссельных клапанов пневмо-цилиндров (2).

Регулировка рабочего хода при печати.

Для регулировки рабочего хода используются два индукционных датчика, расположенных на направляющей каретки. Изменяя их положение, установите размеры области печати, следя за тем, чтобы каретка не ударялась о трафаретную раму.







1. Втулка скольжения

2. Точка смазки

3. Настройка высоты рамки

3. Направляющие

5. Шатун

6. Устройство торможения















Размещение образца и подготовка рабочего стола.

За исключением особых случаев, для позиционирования запечатываемого образца используется трехточечный метод. Для этого вырежьте из плотного картона или пластика три небольших квадрата и наклейте на них двухсторонний скотч.  Опустите трафаретную раму, положите образец на рабочий стол и должным образом позиционируйте его относительно трафарета. Затем поднимите трафаретную раму и наклейте квадраты по сторонам образца в качестве позиционирующих упоров. Точное позиционирование осуществляется при помощи маховиков, расположенных по бокам рабочего стола.

Описание: \\File-server\Сервисный Отдел\Шелкотрафарет\WJ-PS-8022\pic.jpgДля более эффективной работы пневмоприсоса заклейте часть рабочего стола вокруг образца обычным скотчем.



1. Подключение к компрессору

2. Емкость для сбора конденсата

3. Манометр

4. Емкость для масла

5. Подключение к вертикальной шелкотрафаретной машине

6. Регулятор давления





Входное пневморегулирующее устройство

ПОРЯДОК РАБОТЫ ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

·        После установки и настройки подключите питание и подачу сжатого воздуха, выключите аварийный выключатель и поверните его по часовой стрелке.

·        Переведите сетевой выключатель в положение «1».

·        Установите давление воздуха 6 кгс/см2.

·        Установите трафаретную раму и заполните ее краской.

·        Выполните тестовую печать.

·        При необходимости проведите дополнительную регулировку параметров.

·        В случае опасности, нажмите кнопку аварийной остановки.

ОБСЛУЖИВАНИЕ И УХОД ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

·        Содержите вертикальную шелкотрафаретную машину в чистоте. Регулярно удаляйте пыль и грязь с поверхности вертикальной шелкотрафаретной машины.

·        Регулярно смазывайте движущиеся части.

·        Следите за наличием масла в пневморегулирующем устройстве.

·        При длительных перерывах в работе отключайте питание и подачу воздуха.

·        Следите за состоянием и натяжением клиновидного ремня. При появлении трещин его необходимо заменить.
