Вертикальная шелкотрафаретная машина WJ-PS-4060 Y





Руководство пользователя


Содержание

  1. ВВЕДЕНИЕ
  2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  3. УСТАНОВКА
  4. ПАНЕЛЬ УПРАВЛЕНИЯ
  5. НАСТРОЙКА
  6. ПОРЯДОК РАБОТЫ
  7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
  8. УПАКОВОЧНЫЙ ЛИСТ
  9. ПНЕВМАТИЧЕСКАЯ СХЕМА
  10. ЭЛЕКТРИЧЕСКАЯ СХЕМА

ВВЕДЕНИЕ

Благодарим за приобретение продукции нашей фирмы.

Основными сферами деятельности компании являются исследование, разработка, производство, продажа и обслуживание шелкотрафаретного оборудования.

Нашу компанию отличают  высокий технический и технологический потенциал, стройная система управления и великолепный сервис.

Поставщиками основных частей нашего оборудования являются такие всемирно известные бренды как: Siemens, Mitsubishi, Philips и др.

Мы производим следующие типы оборудования:

·        Различные шелкотрафаретные машины

·        Ультрафиолетовые сушки

·        Инфракрасные сушки

·        Вспомогательное оборудование и краски для трафаретной печати



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

Модель

WJ-PS- 4060 Y

Размер рабочего стола, мм

500х700

Размер рамы, мм

700х950

Максимальный формат отпечатка, мм

400x600

Толщина запечатываемого материала, мм

0-10

Максимальная скорость, шт/час

1060

Диапазон регулировки рабочего стола

Х±10мм; Y±10мм; Z±3o

Диапазон регулировки угла ракеля

0~45о

Питание

220В/50Гц

Мощность , кВт

2,5

Давление, кгс/см2

6



УСТАНОВКА ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

·        Установите вертикальную шелкотрафаретную машину  на место, опустите четыре колесика, выровняйте вертикальную шелкотрафаретную машину  горизонтально (необходимо оставить достаточно места для обслуживания справа, слева и позади машины).

·        При помощи шланга диаметром 8 мм подсоедините воздушный компрессор к масляно-водяному сепаратору с левой стороны машины, установите давление 6 кгс/см2.

·        Подсоедините питание 220В/50Гц, однофазное по трехпроводной схеме.

·        Подключите педальный выключатель к соответствующему разъему на корпусе машины.



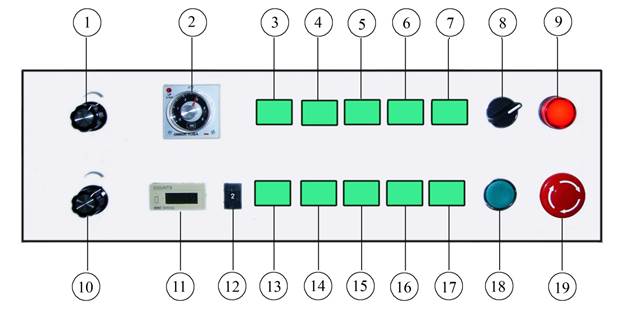

ПАНЕЛЬ УПРАВЛЕНИЯ ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

Описание: control panel.jpg




    1.        Скорость печати. Регулирует скорость перемещения ракеля при печати в диапазоне 0-9.

    2.        Таймер. Устанавливает задержку между двумя последовательными циклами печати в автоматическом режиме..

    3.        Полуавтоматический режим. Устанавливает полуавтоматический режим работы.

    4.        Автоматический режим. Устанавливает автоматический режим работы. Активизируется только при включенном полуавтоматическом режиме.

    5.        Остановка слева/справа. Устанавливает положение остановки контр‑ракеля слева или справа.

    6.        Перемещение влево. Перемещает печатную головку влево в ручном режиме работы.

    7.        Перемещение вправо. Перемещает печатную головку вправо в ручном режиме работы.

    8.        Компрессор превмоприсоса. Включает компрессор пневмоприсоса.

    9.        Индикатор питания. Горит при включении питания.

  10.        Скорость возврата. Регулирует скорость обратного перемещения ракеля в диапазоне 0-9.

  11.        Счетчик. Отображает количество циклов печати в автоматическом и полуавтоматическом режимах. Для обнуления счетчика нажмите на кнопку.

  12.        Количество прогонов. Устанавливает количество циклов запечатывания.

  13.        Контр-ракель. Перемещает контр-ракель вверх-вниз.

  14.        Ракель. Перемещает ракель вверх-вниз.

  15.        Режим пневмоприсоса. Включает режим пневмоприсоса.

  16.        Подъем каретки. Перемещает вверх-вниз ракель и контр-ракель для удобства очистки клише и замены ракельных ножей.

  17.        Отрыв. Включает режим отрыва.

  18.        Старт/Стоп. Запускает/останавливает печать.

  19.        Аварийный выключатель. Служит для аварийной остановки машины.



НАСТРОЙКА ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

Описание: 1.jpgНастройка трафаретодержателей.

Включите питание и поднимите печатающую каретку.

Освободите защелки (2) консолей (3) и установите их в положение, соответствующее размерам трафаретной рамы. После этого зафиксируйте защелки.

При помощи маховиков, расположенных сверху кон-соли,  отрегулируйте рас-стояние между трафаретной рамой и столом.

При помощи маховика (1), расположенного сверху правой консоли отрегулируйте величину отрыва.

Установка и настройка ракелей.

Описание: 2.jpgУстановите ракель и контр-ракель в ракеледержатели и зафиксируйте их в каретке при помощи защелок (5).

Отрегулируйте прижим при помощи маховиков (1).

Винтами (6) отрегулируйте гори-зонтальность ракельных ножей.

Ослабив винты (4) установите необходимый угол наклона ракеля и контр-ракеля. Затем закрутите винты.

Отрегулируйте скорость подъема и опускания ракелей при помощи дроссельных клапанов пневмо-цилиндров (2).

Регулировка рабочего хода при печати.

Для регулировки рабочего хода используются два индукционных датчика, расположенных на направляющей каретки. Изменяя их положение, установите размеры области печати, следя за тем, чтобы каретка не ударялась о трафаретную раму.

Размещение образца и подготовка рабочего стола.

За исключением особых случаев, для позиционирования запечатываемого образца используется трехточечный метод. Для этого вырежьте из плотного картона или пластика три небольших квадрата и наклейте на них двухсторонний скотч. Опустите трафаретную раму, положите образец на рабочий стол и должным образом позиционируйте его относительно трафарета. Затем поднимите трафаретную раму и наклейте квадраты по сторонам образца в качестве позиционирующих упоров. Точное позиционирование осуществляется при помощи маховиков, расположенных по бокам рабочего стола.

Расстояние между трафаретной сеткой и внутренним краем трафаретодержателя

Для более эффективной работы пневмоприсоса заклейте часть рабочего стола вокруг образца обычным скотчем.

ПОРЯДОК РАБОТЫ ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

·        После установки и настройки подключите питание и подачу сжатого воздуха, выключите аварийный выключатель и поверните его по часовой стрелке.

·        Переведите сетевой выключатель в положение «1».

·        Установите давление воздуха 6 кгс/см2.

·        Установите трафаретную раму и заполните ее краской.

·        Выполните тестовую печать.

·        При необходимости проведите дополнительную регулировку параметров. В случае опасности, нажмите кнопку аварийной остановки.

ОБСЛУЖИВАНИЕ И УХОД ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

·        Содержите вертикальную шелкотрафаретную машину  в чистоте. Регулярно удаляйте пыль и грязь с поверхности машины.

·        Регулярно смазывайте движущиеся части.

·        При длительных перерывах в работе отключайте питание и подачу воздуха.

·        Следите за состоянием и натяжением клиновидного ремня. При появлении трещин его необходимо заменить.

УПАКОВОЧНЫЙ ЛИСТ ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ



Наименование

Ед.изм.

Кол-во

Примечание

1

Инструментальный ящик

шт.

1



2

Разводной ключ 10

шт.

1



3

Ключ-шестигранник М1,5-10

набор

1



4

Плоская отвертка

шт.

1



5

Крестовая отвертка

шт.

1



6

Ракель и контр-ракель

набор

1

400мм

7

Ракель и контр-ракель

набор

1

600мм

8

Электрические принадлежности

набор

1



9

Спецификация

шт.

1



10

Воздушный адаптер

шт.

2





ПНЕВМАТИЧЕСКАЯ СХЕМА ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

Описание: 4.jpg


1.    Воздушный фильтр

2.    Регулировочный клапан отрыва

3.    Манометр отрыва

4.    Электромагнитный клапан отрыва

5.    Цилиндр отрыва

6.    Регулировочный клапан печати

7.    Манометр печати

8.    Электромагнитный клапан печати

9.    Цилиндр печати




ЭЛЕКТРИЧЕСКАЯ СХЕМА ВЕРТИКАЛЬНОЙ ШЕЛКОТРАФАРЕТНОЙ МАШИНЫ

Описание: 5.jpg
