БУМАГОСВЕРЛИЛЬНЫЙ АППАРАТ

DP-205

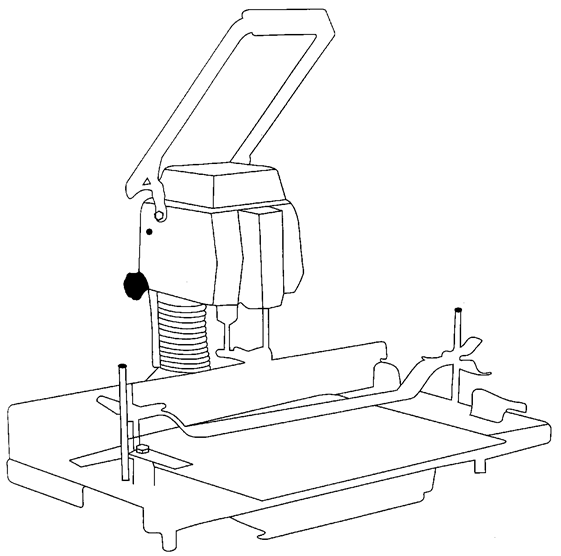

Описание: pic00

Руководство по эксплуатации

СОДЕРЖАНИЕ



ОСНОВНЫЕ ЧАСТИ

НАЗНАЧЕНИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПОДГОТОВКА К РАБОТЕ

ПОРЯДОК РАБОТЫ

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВОСТЕЙ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ЧАСТИ

НАЗНАЧЕНИЕ

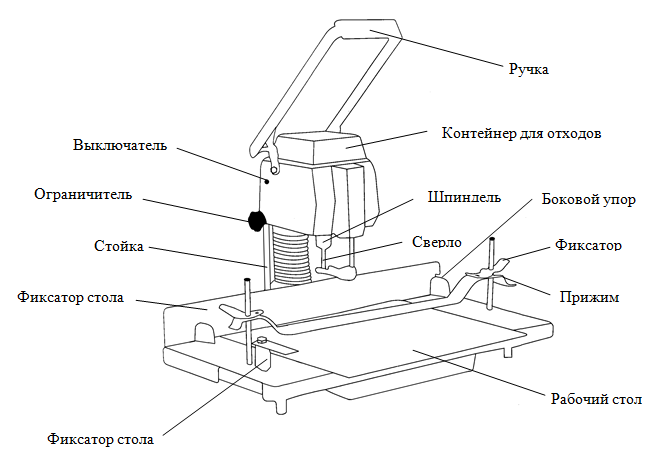

ОСНОВНЫЕ ЧАСТИ БУМАГОСВЕРЛИЛЬНОГО АППАРАТА

Основное назначение бумагосверлильных аппаратов – пробивка (высверливание) отверстий в пачках бумаги и картона для различных нужд: под скоросшиватель, для перекидных календарей, органайзеров, под переплет металлическими пружинами и т. п.

Основные различия между этими аппаратами состоят в количестве сверлильных головок, а также в возможностях регулировок различных параметров процесса сверления.

Бумагосверлильный аппарат DP-205 является простой одношпиндельной моделью с настраиваемыми фиксаторами. Он отлично подходит для выполнения небольших объемов работ и предназначен для работы со сверлами диаметром 3-8 мм.



МЕРЫ ПРЕДОСТОРОЖНОСТИ БУМАГОСВЕРЛИЛЬНОГО АППАРАТА

Любые ремонтные работы должны производиться при отключенном электропитании.

Ремонт и эксплуатация электрооборудования должны производиться только подготовленным персоналом.

Запрещается эксплуатация бумагосверлильного аппарата со снятыми или демонтированными деталями корпуса, при повреждениях питающего кабеля.

Операторское место должно быть расположено прямо перед бумагосверлильным аппаратом.

Эксплуатация бумагосверлильного аппарата должна производиться в сухом помещении.

Аппарат может быть использован только для сверления бумаги и картона.



ПОДГОТОВКА К РАБОТЕ БУМАГОСВЕРЛИЛЬНОГО АППАРАТА

Установите бумагосверлильный аппарат на твердую, плоскую поверхность и подключите его к электрической сети.

Установите прижимную пластину в основание бумагосверлильного аппарата и вставьте марзан в соответствующее углубление рабочего стола.

Вставьте сверло в шпиндель до упора и крепко зафиксируйте ключом.

Аккуратно нажмите ручку до упора сверла в марзан. Зафиксируйте это положение ограничителем.

ПОРЯДОК РАБОТЫ БУМАГОСВЕРЛИЛЬНОГО АППАРАТА

Установите сетевой выключатель в положение «Включено».

Установите блок перфорируемой бумаги между ограничительными упорами и зафиксируйте.

Нажмите до упора на ручку и затем верните ее в исходное положение. Не оставляйте вращающееся сверло надолго в толще бумаги во  избежание перегрева.



СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ БУМАГОСВЕРЛИЛЬНОГО АППАРАТА

Неисправность

Способ устранения

Аппарат не работает.

Проверьте подключение к сети.

Отверстия неровные.

Замените сверло или марзан.

Ручка перемещается тяжело, сверло крошится.

Замените сверло или марзан.

Сверло застревает, скрипит.

Несколько раз просверлите блок вощеной бумаги

Нижние листы не пробиваются.

Настройте глубину перфорации.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БУМАГОСВЕРЛИЛЬНОГО АППАРАТА

Габариты, мм

600х400х500

Макс. толщина стопки бумаги, мм

50

Диаметр отверстий, мм

3-8

Питание

220В/50Гц

Мощность, Вт

100
