Машина для навивки бумажной веревки

AYC-B





Руководство пользователя






ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ ДЛЯ НАВИВКИ БУМАЖНОЙ ВЕРЕВКИ

Материал

Крафт-бумага

Диаметр веревки, мм

1~6

Производительность, м/мин

15~35

Питание

220В/50Гц

Мощность, кВт

2,2

Габариты, мм

4000 х 800 х 1500

Вес, кг

300



ОСНОВНЫЕ ЧАСТИ МАШИНЫ ДЛЯ НАВИВКИ БУМАЖНОЙ ВЕРЕВКИ

A. Секция подачи материала

B. Веревка

C. Регулировочное колесо

D. Консоль

E. Барабан для намотки веревки

F. Тормозное устройство

G. Возвратно-поступательный механизм

H. Защитная крышка

I. Пульт управления

ПАНЕЛЬ УПРАВЛЕНИЯ МАШИНЫ ДЛЯ НАВИВКИ БУМАЖНОЙ ВЕРЕВКИ

ПОРЯДОК РАБОТЫ МАШИНЫ ДЛЯ НАВИВКИ БУМАЖНОЙ ВЕРЕВКИ

1. Установите рулон бумаги на ось А и протяните между осями В и С согласно схеме.

2. Скрутите вручную веревку и заправьте ее конец в медную втулку.

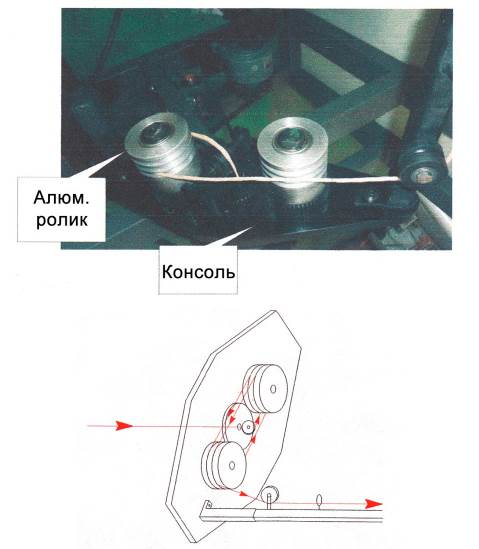

3. Намотайте веревку на алюминиевые ролики, пропустите через пластиковые ролики и закрепите на приемной боббине.

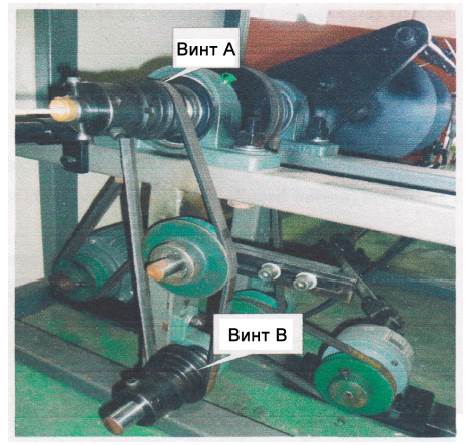

4. При помощи винтов А и В отрегулируйте натяжение веревки.

5. После окончания намотки снимите бобину. Для этого остановите машину для навивки веревки, нажмите рукоятку А, ослабьте рукоятку В, поднимите переднюю и заднюю оси и ослабьте винты на диске.

ОБСЛУЖИВАНИЕ И УХОД МАШИНЫ ДЛЯ НАВИВКИ БУМАЖНОЙ ВЕРЕВКИ

• Содержите машину для навивки веревки в чистоте.

• Периодически смазывайте движущиеся части машины для навивки веревки.
