Инструкция на оборудование Вырубной пресс ml-h 930, 1040, 1100, 1200

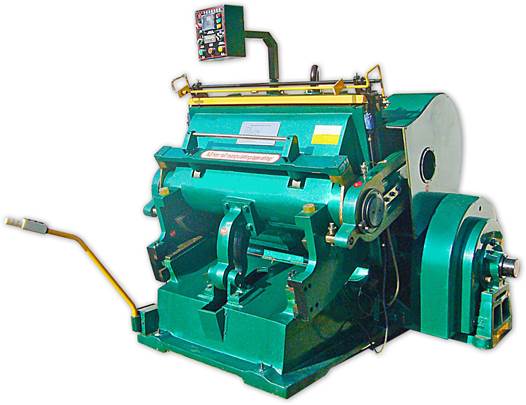

ВЫРУБНОЙ ПРЕСС СЕРИИ ML-H

МОДЕЛИ 930, 1040, 1100, 1200

РУКОВОДСТВО



1. Общие сведения о вырубном прессе

Вырубные прессы ML-930 H, ML-1040 H, ML-1100 H, ML-1200 H принадлежит к машинам серии ML, конструкция которых практически одинаковая за исключением размера стола.

Эта машина была специально разработана для вырубных работ по различным видам картона, кож, пластика и т.д. Главным образом машину используют для операций вырубки и биговки картонных изделий, а также для создания неглубоких объемных выпуклостей (холодное конгревное тиснение)

Машины серии ML отличаются высоким рабочим давлением, стабильностью и легкостью в эксплуатации, быстрым и чувствительным тормозом.



Допускается эксплуатация машины не более 8 часов в сутки.

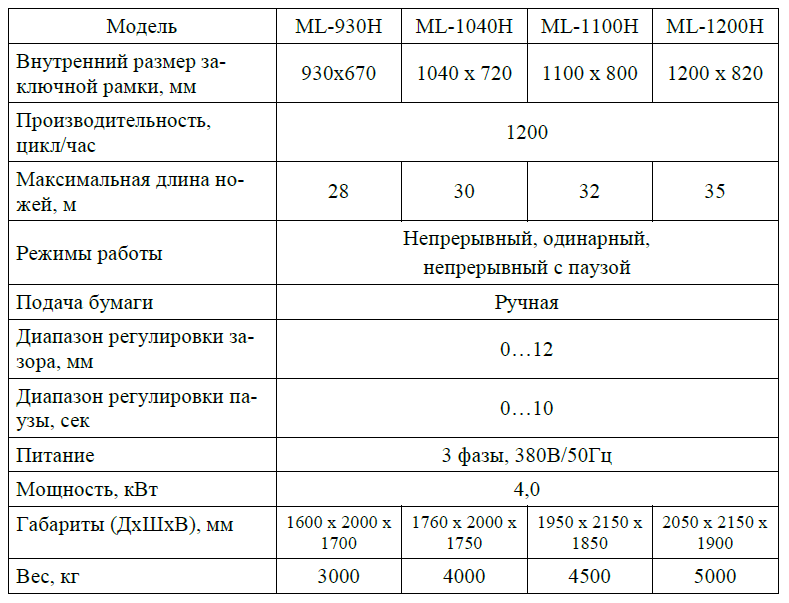

2. Основные технические параметры вырубного пресса



3. Общая конструкция вырубного пресса

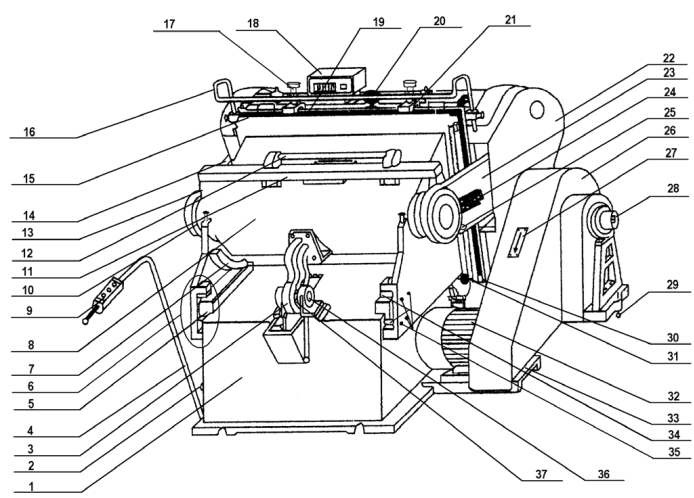

Рис. 1 Общая конструкция машины

1. Корпус машины. 2. Переключатель защитного рычага. 3. Направляющая подвижной плиты («серьга»). 4. Ручка с пультом. 5. Направляющая. 6. Направляющий блок (подробнее см. рис. 6а, стр.9). 7. Дуговая опора. 8. Подвижная плита. 9. Пульт рабочего цикла. 10. Бамперный блок. 11. Поперечина. 12. Ручка холостого хода. 13. Эксцентриковая втулка. 14. Левая соединительная тяга. 15. Нажимная защитная планка. 16. Защитная рама. 17. Ручка фиксации заключной рамки. 18. Пульт управления. 19. Заключная рамка (опционально – заключное устройство). 20. Рым-болт. 21. Фиксатор заключной рамки. 22. Кожух шестерни. 23. Правая соединительная тяга. 24. Фиксатор. 25. Регулировочный винт. 26. Кожух маховика. 27. Указатель направления. 28. Ведущий вал (с квадратом для вращения ручкой). 29. Опорный винт. 30. Упор для рамы. 31. Ролик для установки заключной рамы. 32. Двигатель. 33. Платформа двигателя. 34. Верхний и нижний «сухари». 35. Фиксирующие винты. 36. Эксцентриковый вал. 37. Подшипники.



3.1 Привод вырубного пресса

Машина приводится в движение с помощью двигателя (32). Двигатель приводит в движение маховик (38), который может набирать и сохранять большую кинетическую энергию, благодаря чему происходит экономия энергии движения. Передача вращения осуществляется ременной передачей (42). В процессе работы под действием электромагнитной муфты фрикционный диск (39) начинает вращаться от маховика и приводит в движение ведущий вал (50). Затем приводится в движение большая шестерня (46). Эксцентрично расположенная на большой шестерне (46) ось (43) соединительной тягой (шатуном) (23) приводит в возвратно-поступательное движение подвижную плиту (8). Защитой от интенсивного износа поверхности оси является втулка задняя (44).

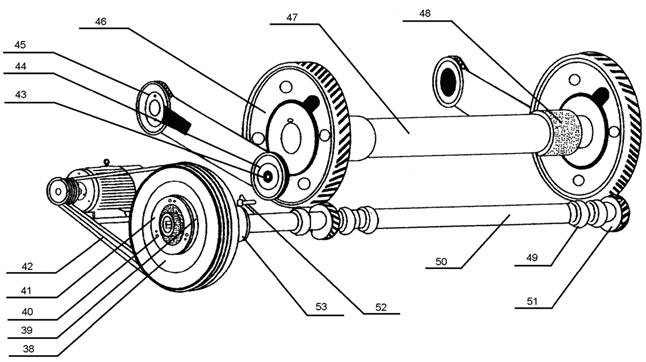

Рис. 2. Привод (вид сзади)

38. Маховик. 39. Фрикционный диск. 40. Регулировочный винт. 41. Тормозной диск. 42. Ременная передача. 43. Ось. 44. Втулка задняя. 45. Передний зубчатый эксцентрик. 46. Большая шестерня. 47. Главный вал. 48. Подшипник главного вала. 49. Подшипник ведущего вала. 50. Ведущий вал. 51. Шестерня. 52. Токосъемная щётка. 53. Токосъемное кольцо.



3.2 Корпус и подвижная плита вырубного пресса

Корпус машины (1) является её основной опорой. При открытии плит рабочая поверхность наклонена под углом 15° к горизонту. Дуговая опора (7) подвижной плиты, серьга (3), соединенная с подвижной плитой и опирающаяся на подшипник (37) – вместе эти элементы позволяют столу совершать поворот подвижной плиты по заданной траектории.

При закрытии стола направляющий блок (6) касается направляющей (5) по горизонтали и поддерживает подвижную плиту. Рабочие плоскости при этом параллельны. Верхний и нижний «сухари» (34) охватывают направляющую, а серьга позволяет столу перемещаться в горизонтальном направлении, находясь в вертикальном положении. Таким образом, последние сантиметры рабочего хода подвижная плита проходит в состоянии, при котором она параллельна неподвижной плите, что позволяет производить более качественный рез (в особенности избежать «смазывания» уголков).



3.3 Магнитная муфта

С правой стороны станины находится опорная рама маховика. Магнитный сердечник и обмотка электромагнитной муфты расположены на маховике и вращаются вместе с ним. Электромагнит преодолевает сопротивление пружины и притягивает фрикционный диск к муфте. Фрикционный диск приводится в движение и вращает ведущий вал. При отключении электромагнита разжимная пружина прижимает фрикционный диск к тормозному диску, после этого машина останавливается.



3.4 Устройство обеспечения защиты

1) Защитная рама

Защитная рама (16), установленная над корпусом машины, позволяет незамедлительно останавливать подвижный стол с помощью включения концевых выключателей защиты.

2) Нажимная защитная планка

Нажимная защитная планка (14) установлена у верхней кромки подвижной плиты; нажмите на неё, это приведёт к активизации специальных элементов, в результате чего произойдёт немедленная остановка подвижной плиты.

3) Защитный рычаг

Ручка с пультом рабочего цикла (4) расположена по центру подвижной плиты; нажмите её вниз - переключатель, расположенный снизу ручки, активизируется, и подвижная плита сразу остановится.



4. Установка вырубного пресса

Первоначально машина упакована в коробку. При транспортировке и распаковке старайтесь избегать ударов и рывков, чтобы избежать проблем с последующей работой машины. Если необходимо переместить машину, то переносите её, используя специальный рым-болт (20) на корпусе машины. Перемешайте машину только в горизонтальном положении.

Машина должна устанавливаться на твёрдую и ровную горизонтальную поверхность.

Данная машина работает от трёхфазной сети переменного тока, в связи с этим рядом с машиной должен располагаться рубильник и предохранитель для её остановки и проведения технического обслуживания.

Установите в крепёжные отверстия специальные болты, а опорный болт (29) на кронштейне маховика аккуратно затяните, не туго, чтобы избежать смещения вала. Избегайте поднятия или провисания кронштейна маховика для предотвращения изгиба и поломки ведущего вала.

Машину следует заземлить, сопротивление заземления – менее 10 Ом.

После установки сначала проверьте затяжку всех винтов и залейте достаточно масла в масляную систему. Только после этого можете произвести контрольный запуск машины.

Подключите машину к трёхфазной сети, проверьте направление вращения двигателя на соответствие его работы указателю направления (27), в противном случае, следует изменить подключение фаз.

Дайте машине поработать без нагрузки в течение нескольких минут, убедитесь, что машина работает правильно и не издаёт посторонних шумов. Проверьте все устройства защиты на предмет их чувствительности и надёжной работы.



5. Эксплуатация вырубного пресса

5.1 Пульты управления

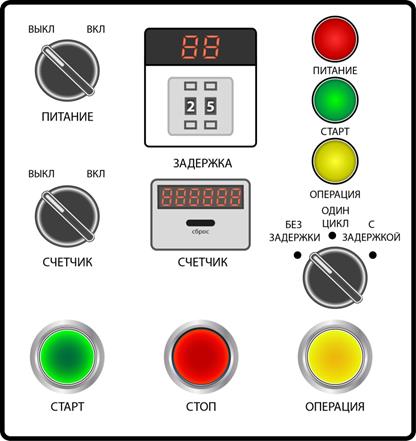

Рис.3 Пульт управления машиной                          Рис.4 Пульт рабочего цикла



Таймер служит для выставления времени задержки при работе в цикле – время, на которое машина останавливается в открытом состоянии. Счётчик фиксирует количество отработанных циклов.

Пульт рабочего цикла служит для управления рабочими операциями.

5.2 Порядок работы

При подаче электропитания загорается красная индикаторная лампочка, что означает готовность к работе.

Нажмите кнопку “Старт”, включается и замыкается пускатель двигателя, запускается двигатель, вращается маховик, загорается зелёная индикаторная лампочка, которая показывает, что двигатель начал работать.

Если двигатель работает, нажмите “Старт”, включается и замыкается реле управления и пускатель муфты. Загорается жёлтая индикаторная лампочка, которая показывает включение электромагнитной муфты; происходит движение подвижной плиты. Любое действие концевых выключателей защиты приводит к разрыву цепи пускателя муфты, что вызовет останов подвижной плиты в любом ее положении.

Нажмите “Стоп”, двигатель остановится.

При открытии и закрытии плиты активизируется концевик счетчика, что вызывает увеличение показаний счётчика. Выключите переключатель счётчика, чтобы заблокировать его. Нажмите на кнопку на счётчике, чтобы сбросить его в ноль.
