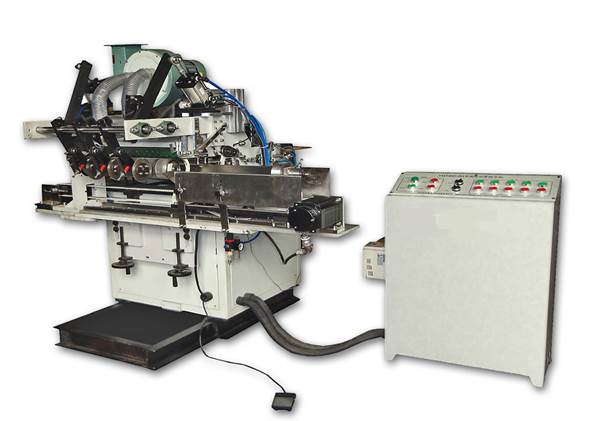

МАШИНА ДЛЯ КАШИРОВАНИЯ

КАРТОННО-НАВИВНЫХ БАРАБАНОВ С ВОЗМОЖНОСТЬЮ РЕЗКИ YGT400-ZH



 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ОБЩИЕ СВЕДЕНИЯ МАШИНЫ ДЛЯ КАШИРОВАНИЯ

Данное оборудование предназначено для оклейки цилиндрических картонных заготовок декоративным покровным материалом. Оно может быть с успехом использовано при производстве различных сувенирных, подарочных упаковок и оригинальной рекламной продукции.

Система автоматической подачи обеспечивает точное и надежное совмещение заготовки и покровного материала и контроль сдвоенных листов.

Нанесение клея производится равномерно и стабильно по всей длине. Объем клея может достигать 20кг, что обеспечивает непрерывную работу в течение 30 часов. По окончании работы производится автоматическая промывка системы водой, не требующая демонтажа резервуара для клея.

Для настройки машины на работу с картонными заготовками другого диаметра потребуется не более 10 минут.

Программируемый логический контроллер обеспечивает слаженную и стабильную работу всех узлов и механизмов оборудования.

Машина имеет продуманную конструкцию, легка в управлении, настройке и обслуживании.

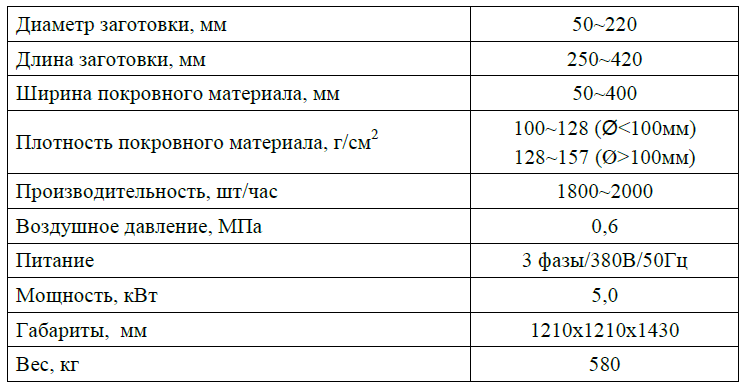

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ ДЛЯ КАШИРОВАНИЯ

УСТАНОВКА И НАСТРОЙКА МАШИНЫ ДЛЯ КАШИРОВАНИЯ

1. Установите оборудование на ровную, твердую поверхность и выровняйте по горизонтали.

2. Подсоедините подающий клеевой шланг к выходному штуцеру клеевой помпы, а заборный шланг опустите в резервуар с клеем.

3. Подключите оборудование к источнику сжатого воздуха и установите давление 0,4~0,5 Мпа.

4. Подключите оборудование к надежно заземленному трехфазному источнику питания 380В/50Гц.

5. При использовании воды для разогрева клея, заполните водой резервуар, положите не менее 8 кг твердого клея в клеевую ванну и добавьте туда же некоторое количество воды. При помощи терморегулятора установите температуру нагрева 80оС. После полного расплавления клея можно включать клеевую помпу.

6. Настройте положение рабочего стола: a. Установите ручной режим управления рабочим столом и опустите стол в крайнее нижнее положение.

b. Положите покровный материал на рабочий стол и выровняйте по переднему и боковым упорам.

c. Переведите переключатель режима управления рабочим столом в положение «АВТО»,- стол автоматически поднимется в верхнее положение.

d. Отрегулируйте фотоэлектрический датчик верхнего положения рабочего стола таким образом, чтобы подающее устройство надежно захватывало листы.



7. Установите комплект аксессуаров для подачи картонной заготовки: a. При помощи двух маховиков опустите шпиндель вниз.

b. Установите на шпиндель стальной барабан необходимого диаметра и зафиксируйте его специальной муфтой.

c. Установите кронштейны для фиксации картонной заготовки.

d. Установите соответствующий толкатель.

e. Поднимите шпиндель вверх и отрегулируйте зазор между прижимным валом и стальным цилиндром.



8. Отрегулируйте положение отрезных ножей.

ОСНОВЫ ЭКСПЛУАТАЦИИ МАШИНЫ ДЛЯ КАШИРОВАНИЯ

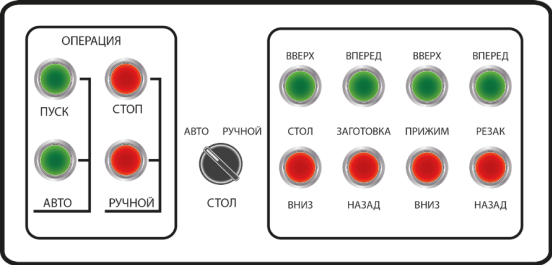

1. Панель управления

Назначение переключателей и кнопок на панели управления:

ПУСК Включение подачи и вакуумного насоса

СТОП Выключение подачи и вакуумного насоса

АВТО Одновременное нажатие и удерживание двух кнопок в течение 4 секунд переключает машину в автоматический режим.

РУЧНОЙ Одновременное нажатие и удерживание двух кнопок в течение 6 секунд переключает машину в толчковый режим.

СТОЛ Переключение между автоматическим и ручным режимом управления рабочим столом.

СТОЛ Перемещение стола вверх-вниз.

ЗАГОТОВКА Подача и выталкивание картонной заготовки.

ПРИЖИМ Подъем и опускание прижимного вала.

РЕЗАК Перемещение резака вперед и назад.



2. Порядок работы

• Включите питание.

• Включите клеевой насос и отрегулируйте скорость подачи клея при помощи инвертера.

• Отрегулируйте толщину клеевого слоя путем изменения зазора между клеевым и сглаживающим валом. Для этого используются регулировочный винт, расположенный с правой стороны машины.

•Переведите машину в автоматический режим работы.

• Установите картонную заготовку на кронштейны устройства подачи.

• Нажмите на педальный выключатель.

• По окончании цикла снимите готовый образец с кронштейнов.

• Оцените качество изделия и, при необходимости, сделайте дополнительные регулировки.

МЕРЫ ПРЕДОСТОРОЖНОСТИ МАШИНЫ ДЛЯ КАШИРОВАНИЯ

1. Управлять машиной должен только квалифицированный персонал.

2. Запрещается работать в свободной одежде, шарфах, галстуках, украшениях, которые могут попасть между валами машины. Длинные волосы необходимо убирать под головной убор.

3. Во избежание повреждения валов не допускайте попадания твердых предметов в машину.

4. Отключайте машину от источника питания при проведении чистки и обслуживания.

5. При возникновении неисправностей обращайтесь в специализированный сервисный центр.

ОБСЛУЖИВАНИЕ И УХОД МАШИНЫ ДЛЯ КАШИРОВАНИЯ

1. Содержите машину в чистоте, регулярно очищайте ее от пыли и грязи.

2. В конце каждой смены очищайте клеевые валы от остатков клея.

3. Для уменьшения износа частей оборудования необходимо регулярно смазывать шейки валов консистентной смазкой. Для этого необходимо извлечь валы из машины, смазать их и установить обратно. Также необходимо нанести консистентную смазку на шестерни и цепь привода валов.

4. Масло в редукторе необходимо менять каждые 5000 часов работы.
