РУЧНАЯ БИГОВАЛЬНАЯ МАШИНА PC-460

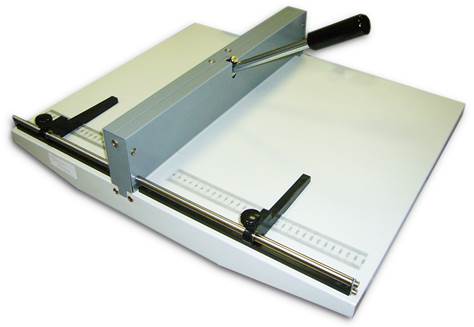

Описание: P1000768.JPG

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Спасибо за то, что выбрали ручную биговальную машину производства нашей компании.

Эта машина является новым образцом ручного биговального оборудования. Применяемый в ней эксцентриковый вал позволяет работать с любым типом бумаги плотностью не более 300 г/м2. Машина отличается простотой в работе, удобством, надежностью и высоким качеством. Она подходит для офисного применения, а также может применяться при производстве альбомов, упаковок и т.д.

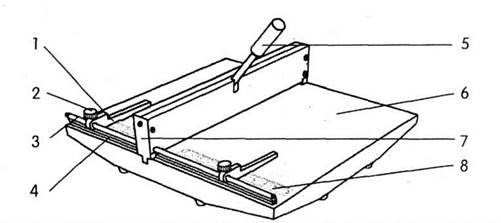

ОСНОВНЫЕ ЧАСТИ



1.     Подвижный боковой упор

2.     Фиксатор подвижного бокового упора

3.     Полоз бокового упора

4.     Неподвижный упор

5.     Ручка

6.     Рабочий стол

7.     Защитная крышка биговального ножа

8.     Позиционная линейка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУЧНОЙ БИГОВАЛЬНОЙ МАШИНЫ

Модель

PС-460

Рабочая ширина образца, мм

460

Рабочая толщина образца, мм

<0,36

Ширина оттиска, мм

1,3

Глубина оттиска, мм

0,4

Размеры машины, мм

600x490x130

Вес, кг

10,5

УСТАНОВКА РУЧНОЙ БИГОВАЛЬНОЙ МАШИНЫ

·                                                                                                                    Откройте упаковку, извлеките машину

·                                                                                                                    Достаньте ручку, упакованную в
отдельный пакет

·                                                                                                                    Вставьте ручку в отверстие и заверните

·                                                                                                                    Зафиксируйте ручку винтом



ПОРЯДОК РАБОТЫ РУЧНОЙ БИГОВАЛЬНОЙ МАШИНЫ

·        В первую очередь определитесь с размером образца и положением
сгиба. Если требуется наметить только один сгиб, установите правый
боковой упор в соответствии с положением сгиба и зафиксируйте упор.

·        Если требуется наметить два сгиба, то сначала установите и
зафиксируйте правый боковой упор, затем установите и зафиксируйте
левый.

!

При перемещении боковых упоров, приподнимайте их над поверхностью рабочего стола и двигайте их по направляющему полозу без рывков во избежание повреждения устройства.

·        После того, как боковые упоры зафиксированы, положите на рабочий
стол лист бумаги, протолкните его в щель между кожухом биговального ножа и рабочим столом и придвиньте вплотную к заднему упору.

·        Если требуется наметить только один сгиб, то выровняйте лист по
правому упору, нажмите на ручку, верните ее в исходное положение и
извлеките лист.

·        Если требуется наметить два сгиба, то вначале выровняйте лист по правому упору, нажмите и верните в исходное положение ручку, затем выровняйте лист по левому упору, вторично нажмите и верните в исходное положение ручку и после этого извлеките лист.
