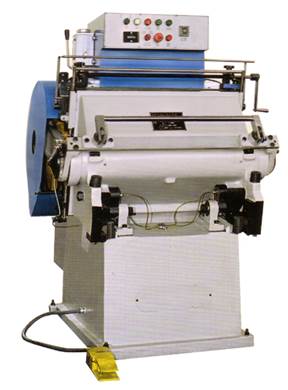

Тигельный пресс для высечки

ZHHJ-720A

Описание: main



Инструкция по эксплуатации

Содержание



1. Назначение. 3

2. Основные технические характеристики: 3

3. Конструкция и принцип работы: 3

4. Установка и настройка. 4

4.1. Установка. 4

4.2. Запуск. 4

4.3. Подготовка к настройке. 5

4.4. Настройка давления. 5

4.5. Замечания. 5

5. Смазка. 6

6. Подшипники. 6

7. Главная панель и электрическое управление. 7

7.1. Питание. 7

7.2. Запуск двигателя. 7

7.3. Выбор режима работы.. 7

7.4. Начало работы.. 7

7.5. Остановка тигельного пресса для высечки. 7

7.6. Счетчик. 7

8. Принципиальная электрическая схема и список электрических компонентов. 8

8.1. Принципиальная электрическая схема. 8

Список электрических компонентов. 9


1. Назначение тигельного пресса для высечки

Эта тигельный пресс для высечки была специально разработана для высекальных работ с различными видами картона, кож, пластика и т.д. Главным образом тигельный пресс для высечки используют для операций биговки и высечки картонных изделий, также для создания неглубоких объемных выпуклостей (холодное конгревное тиснение)



2. Основные технические характеристики тигельного пресса для высечки

Внутренний размер заключной рамки, мм

750 х 540

Максимальное давление пресса, тонн

60

Производительность лист/мин

26

Макс. длина высекальных линеек, м

15

Габариты (Длина х Ширина х Высота), мм

1020×1220×1360

Мощность электродвигателя,кВт

2,2

Вес, кг

2000



3. Конструкция и принцип работы тигельного пресса для высечки

Тигельный пресс для высечки состоит из станины, подвижной части, электромагнитной муфты, зубчатого передаточного механизма, системы блокировок и электрической системы управления и т.д., см. Рис. 1.

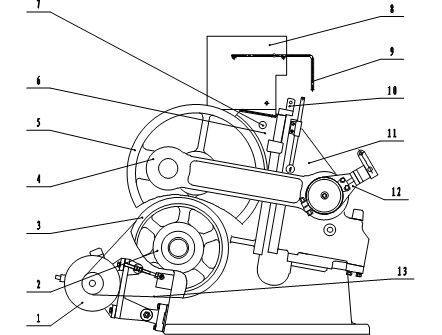

Рис. 1. Конструкция тигельного пресса для высечки



Принцип передачи движения: электромагнитный двигатель приводит в движение маховик 3 посредством ременной передачи, который в свою очередь передает  вращение на главный вал. При срабатывании электромагнитной муфты 2, маленькие зубчатые колеса на главном валу начинают вращать большие шестерни 5, они в свою очередь приводят в движение эксцентрично закрепленные на них шатуны 4, которые двигают подвижную плиту 11 и обеспечивают рабочее движение тигельный пресс для высечкие.





1.      Двигатель 2. Электромагнитная муфта 3. Маховик 4. Тяга 5. Большие шестерни 6.Неподвижная плита (станина) 7. Приспособление для подъема 8. Блок управления 9. Рама системы безопасности 10. Заключное приспособление 11. Подвижная плита 12. Ручка сброса давления (холостой ход) 13. Ремни.



4. Установка и настройка тигельного пресса для высечки

4.1. Установка

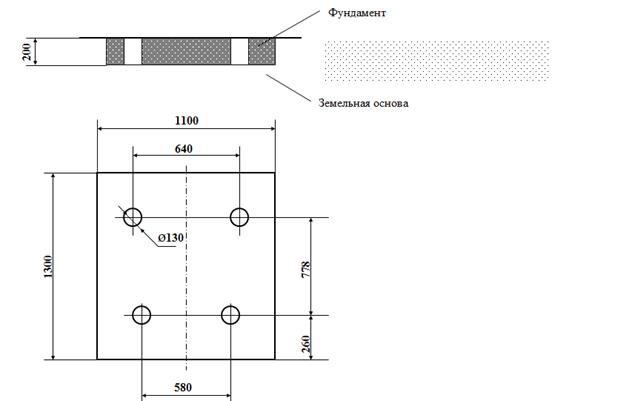

Подготовьте фундамент согласно Рис. 2. Установите тигельный пресс для высечки, руководствуясь планом установки. Аккуратно установите тигельный пресс для высечки на фундамент и проверьте горизонтальность установки уровнемером, выровняйте основу всей тигельного пресса для высечки. После проверки соответствия требованиям зафиксируйте тигельный пресс для высечки анкерными болтами и произведите заливку цементом. После высыхания цемента затяните еще раз болты. Удалите консервационную смазку, наденьте ремни и кожухи безопасности на большие колеса. Подсоедините питание.

Рис. 2



4.2. Запуск

Перед началом запуска тигельного пресса для высечки, произведите смазку согласно требованиям, изложенным в пункте 5. Убедитесь что рабочая область тигельного пресса для высечки свободна от посторонних предметов. Проверьте, находятся ли все подвижные компоненты в нормальном рабочем состоянии. Удалите съемную ручку поворота вала с тигельного пресса для высечки. Включите питание, нажмите кнопку "Старт". Когда вращение двигателя стало стабильным, нажмите кнопку "Операция", чтобы заставить тигельный пресс для высечки работать. Нажмите кнопку "Стоп", чтобы проверить, может ли тигельный пресс для высечки быть остановлена немедленно, и проверьте, надежно ли срабатывают устройства безопасности (планка, педаль). После одного часа работы тигельного пресса для высечки проверьте, не происходит ли перегрев и не замечается ли необычных шумов при работе.



4.3. Подготовка к настройке

После того, как вы удостоверились, что тигельный пресс для высечки работает исправно в холостом режиме, остановите тигельный пресс для высечки, когда подвижная плита будет в закрытом положении. Сдвиньте вниз балку сброса давления 12 (фиксатор должен выйти из зацепления с профильным блоком). Затем запустите тигельный пресс для высечки и остановите ее в открытом положении, установите штанц-форму с высекально-биговальными лезвиями в зажимное приспособление. Положите лист картона на подвижную плиту и запустите тигельный пресс для высечки. Когда плита пойдет вниз, поставьте поперечную балку сброса давления в первоначальное положение (фиксатор должен попасть в углубление на профильном блоке). После этого тигельный пресс для высечки должна сделать один удар, после чего остановите ее. Внимательно осмотрите пробный лист, если на нем не осталось засечек, ослабьте болты, зажимающие фиксирующую зубчатую рейку, как показано на рис. 4, и с помощью специального ключа, предварительно ослабив контрящий болт, выберите нужное положение эксцентриковой втулки с зубчатым профилем по отношению к зубчатой рейке. Этим Вы выберите нужное давление и дистанцию между плитами. При вращении по часовой стрелке дистанция между плитами уменьшается (соответственно, увеличивая при этом давление). При смещении на один зуб дистанция будет изменяться приблизительно на 0,25 мм.




Описание: НастройкаДавленияПоПлите

Рис. 3

Описание: Ris4

Рис. 4




4.4. Настройка давления

В том случае, если следы от высечки располагаются неравномерно по поверхности листа, нужно подложить кусочки плотной бумаги там, где это необходимо, на лицевой части ответной плиты, либо выклеить эти места скотчем.

Если наблюдается очевидное отклонение верха или низа плиты, отпустите болт «сухаря», находящегося в нижней части подвижной плиты (см. рис. 3). При увеличении зазора над верхним «сухарем», давление в верхней части рабочей плиты будет увеличиваться.

Внимание! Расстояние между сухарями должно оставаться неизменным, т.е. насколько увеличен зазор над верхним «сухарем», настолько же должен быть уменьшен зазор под нижним. Значение зазора между направляющей и «сухарем» поддерживать в диапазоне 0,03…0,06 мм.



4.5. Замечания

4.5.1. Если установлена штанц-форма, имеющая слишком большую концентрацию (либо длину) ножей, или если используется неподходящий материал, то тигельный пресс для высечки может заклинить. Первым делом, Вы должны нажать кнопку «Авар. стоп», выключив этим питание. Затем выведите из зацепления настроечную втулку с зубчатым венцом, удалите кожух с левой стороны тигельного пресса для высечки и при помощи специальной рукоятки попытайтесь вручную провернуть главный вал. Этим вы увеличите расстояние между плитами и сможете высвободить подвижную часть из заклинивания. После высвобождения сразу же включите питание, перенастройте тигельный пресс для высечки. После этого вы снова можете работать в нормальном режиме.

4.5.2. Избегайте попадания смазки в муфту сцепления и на тормозные накладки, во избежание проскальзывания. Оптимальное значение зазора в муфте 0.8 - 1.5 мм.

4.5.3. Перед тем, как выключить эл. питание, оставляйте плиты в раскрытом положении. Если тигельный пресс для высечки не используется долгое время или предназначается для транспортировки, сведите плиты и крепко их зафиксируйте при помощи блокировочного устройства.



5. Смазка тигельного пресса для высечки

В зависимости от комплектации, на тигельный пресс для высечки может устанавливаться как электрический  масляный насос, так и ручной.

На рис. 5 показаны смазочные места. Позиции Q6-Q7 смазывают густой смазкой (типа солидол) один-два раза в месяц. Позиции Q1-Q5 смазывают тигельный пресс для высечкиным маслом 80w90 летом, и 10w40 зимой, следите за попаданием смазки в нужные места, смазывайте должным образом 8-10 раз каждое место. Особенно внимательно следите за смазкой втулок шатунов и больших зубчатых колес. Вы должны ежедневно обеспечивать хорошие условия смазки.



Описание: Смазка720



Рис. 5



6. Подшипники тигельного пресса для высечки



Тип



Наименование

Размер

Кол-во

Позиция

115

Роликовый подшипник

75х115х20

2

Ременная

передача

6534913

Игольчатый подшипник

65х90х45

2

Середина главного вала





7. Главная панель и электрическое управление тигельного пресса для высечки

7.1. Питание

Напряжение тигельного пресса для высечки – 380В, если у Вас местное напряжение 420В, то соедините провод V1 в электрическом шкафу с концом провода 420В трансформатора ТС. После включения мощности должна загореться лампа на контрольной панели.



7.2. Запуск двигателя

Нажмите кнопку “Старт” и двигатель начнет работать. После запуска убедитесь, что направление вращения совпадает со стрелкой, указанной на кожухе маховика. Если направление не совпадает, поменяйте контакты электропитания.



7.3. Выбор режима работы

Переключатель выбора режима работы имеет два положения:

1.      «Непрерывно» – в этом режиме после нажатия кнопки начала работы тигельный пресс для высечки начинает работать в непрерывном режиме.

2.      «С паузой» – при работе в этом режиме тигельный пресс для высечки имеет паузу в работе, в момент раскрытия подвижной плиты. Время паузы выставляется с помощью таймера

.

Рис. 6



7.4. Начало работы

Нажмите кнопку «Операция» и тигельный пресс для высечки начнет работу. В процессе выполнения этой операции должна гореть лампа «Операция».



7.5. Остановка тигельного пресса для высечки

Для останова тигельного пресса для высечки нажмите кнопку “Стоп”, также движение будет остановлено при срабатывании устройства безопасности, или при нажатии на педаль выключателя.



7.6. Счетчик

Когда необходим подсчет ударов, установите переключатель в положение "Вкл", и нажмите, "reset" (сброс) на счетчике, чтобы обнулить показания. При начале работы он будет работать автоматически.




8. Принципиальная электрическая схема и список электрических компонентов тигельного пресса для высечки

8.1. Принципиальная электрическая схема

Описание: ZHHJ720++




Список электрических компонентов



Код

Наименование

Обозначение

Количество (шт.)

M

Двигатель

Y112M-6, 2.2KW

1

QA

Главный рубильник

JDS-2.2

1

QF1

Автоматический предохранитель

C45AD/15A/3P

1

QF2,QF3

Автоматический предохранитель

C45N/5A/1P

2

KM

Пускатель

3TB4017,220V

1

KA1

Реле

HH54P, 220V

1

KA2

Реле

3TH8253,220V

1

KT

Реле времени

JSZ7T-2D4A

1

HL1, HL2

Лампа индикации

AD11B-22/20,220V

2

PC

Счетчик

JY20S, 220V

1

SB1

Кнопка

LAY3-02ZS/1

1

SB2,SB4

Кнопка

LAY3-20/2

2

SB3

Кнопка

LAY3-02/1

1

SA1

Переключатель

LAY3-11X/21

1

SA2

Переключатель

LS3-2

1

SQ1

Концевик

LXW6-11ZL

1

SQ2

Концевик ножной педали

LXK2-101

1

SQ3, SQ4

Концевик

LST2-11

1

SQ2

Концевик

X2N

1

FR

Тепловое реле

3UA5000-1H

1

TC

Трансформатор

JBK4-250 380V,420V/220V,36V

1

V

Диодный мост

35A,1000V

1

YB

Катушка муфты (сцепление)



1

YA

Катушка муфты (тормоз)



1
