БУКЛЕТМЕЙКЕР HD-2Y1

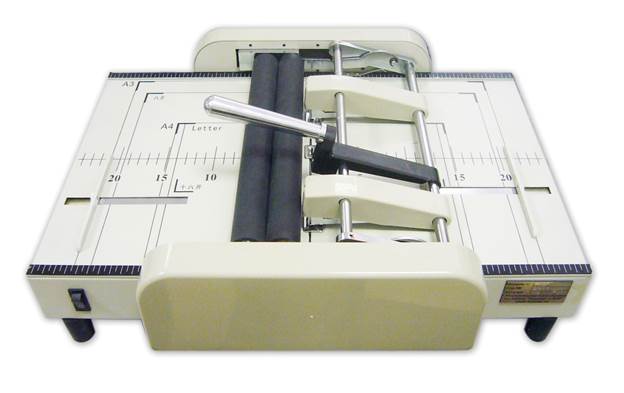

Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОСНОВНЫЕ ЧАСТИ.................................................................................. 2

ПОРЯДОК РАБОТЫ................................................................................... 3

ОБСЛУЖИВАНИЕ И УХОД...................................................................... 3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.................................................... 3

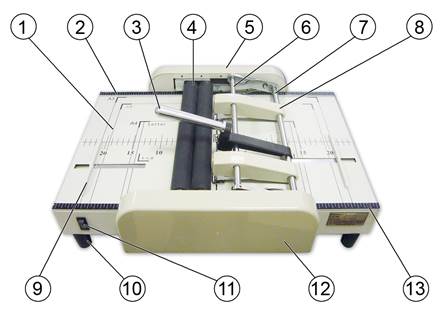

ОСНОВНЫЕ ЧАСТИ БУКЛЕТМЕЙКЕРА

Описание: mainparts.jpg




     1.            Рабочий стол

     2.            Задняя линейка

     3.            Ручка

     4.            Фальцевальные валы

     5.            Задняя крышка

     6.            Вспомогательная рейка

     7.            Основная рейка

     8.            Степлерная головка

     9.            Подвижный упор

10.            Опора

11.            Сетевой выключатель

12.            Передняя крышка

13.            Передняя линейка




ПОРЯДОК РАБОТЫ БУКЛЕТМЕЙКЕРА

     1.            Подключите буклетмейкер к источнику питания и переведите сетевой переключатель в положение «ВКЛ».

     2.            Установите скобы в степлерные головки.

     3.            Установите степлерные головки в положение, соответствующее размеру бумаги.

     4.            Положите стопку бумаги на рабочий стол и прижмите ее к передней или задней линейке и подвижным боковым упорам.

     5.            Нажимая на ручку, произведите скрепление стопки бумаги скобами.

     6.            Отведите ручку против часовой стрелки, подавая тем самым стопку бумаги между фальцевальными валами, и произведите фальцевание.

     7.            Возьмите готовый буклет.

     8.            По окончании работы выключите буклетмейкер.

Остерегайтесь попадания пальцев рук, волос, галстуков, шарфов, ювелирных украшений и других предметов в движущиеся части буклетмейкера, так как это может причинить серьезный вред здоровью и привести к поломке буклетмейкера.



ОБСЛУЖИВАНИЕ И УХОД БУКЛЕТМЕЙКЕРА

     1.            Протирайте буклетмейкер только влажной мягкой тканью. Никогда не используйте химические или спиртосодержащие вещества, так как они могут повредить резиновые валы или корпус буклетмейкера.

     2.            Время от времени смазывайте движущиеся части буклетмейкера.

     3.            Используйте только оригинальные скобы, так как другие могут повредить буклетмейкер.

     4.            Не пытайтесь загрузить в буклетмейкер больше листов, чем это указано в инструкции.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БУКЛЕТМЕЙКЕРА

Макс. размер бумаги, мм

297х420

Мин. размер бумаги, мм

197х273

Макс. количество скрепляемых листов в стопке (80г/м2)

20

Макс. количество фальцуемых листов в стопке (80г/м2)

14

Питание

220В/50Гц

Мощность, Вт

40

Размеры, мм

500х395х220

Вес, кг

13
