Станок

 Биговально-перфорирующий

VOJAGER

Руководство пользователя



Содержание



Характеристики станка. 3

Проверка станка. 3

Работа на станке. 5

Техническое обслуживание. 6



Требования безопасности cтанка биговально-перфорирующего VOJAGER

Установку, подготовку, подключение и техническое обслуживание станка должны выполнять соответствующие специалисты, имеющие допуск к данной работе.

К работе на данном станке должны допускаться лица старше 18 лет, прошедшие обучение и инструктаж.

Перед началом работы внимательно ознакомьтесь с данным руководством, выполняйте его требования наряду с общими требованиями безопасности при работе с полиграфическим оборудованием.

Не используйте станок не по назначению. Не оставляйте станок без присмотра после его включения.

Характеристики cтанка биговально-перфорирующего

Технические данные cтанка биговально-перфорирующего

Длина (A) 630 мм

Ширина (В) 680 мм

Высота (С) 390 мм

Масса 60 кг

Электропитание 220 В\50Гц

Рабочие данные

Размер рабочего стола 680 x 590 мм

Mаксимальная ширина бумаги 500 мм

Mинимальная толщина бумаги 0,5-0,8 мм

Уровень шума не выше 80 дБ

Условия хранения + 10… + 40 °C, при относительной влажности не выше 80 %

Условия эксплуатации + 15… + 30 °C, при относительной влажности не выше 80 %, в закрытом, проветриваемом помещении.

Проверка  cтанка биговально-перфорирующего

Двигатель должен всегда вращаться в направлении, обозначенном стрелкой:

Если трехфазный электродвигатель вращается в противоположном направлении, переставьте провода вилки, как показано на рисунке внизу:

Чрезвычайно важно, в каком направлении вращается электродвигатель, так как остановка головки 13 зависит от кулачка 8, который прерывает электрическую цепь через микровыключатель D.

Головка 13 должна всегда останавливаться в "верхней мертвой точке", т.е. самой верхней точке, облегчая таким образом удаление перфорированного листа, так как только в этом положении гребенка перфоратора 9 остается внутри своих гнезд (рис.D).

На рис. E показано неправильное положение.

Через некоторый период эксплуатации может возникнуть необхоимость регулировки положения гребенки 9, так как при эксплуатации пространство между движущимися частями имеет тенденцию к небольшому увеличению.

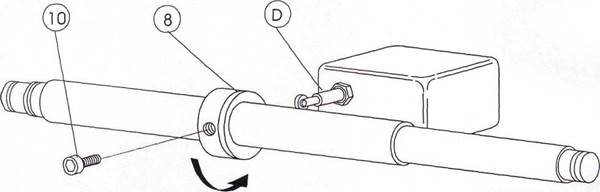

В этом случае ослабьте винты 10 для поворота кулачка 8 для проведения регулировки.

Вращение следует производить небольшими интервалами (прибл. 1 градус за один раз), т.e. перемещая вперед контакт между микровыключателем D и кулачком.

При излишнем перемещении кулачка может произойти переход через верхнюю мертвую точку головки.

Внимание: Производите регулировку станка при вставленных листах.



Работа на cтанке биговально-перфорирующем

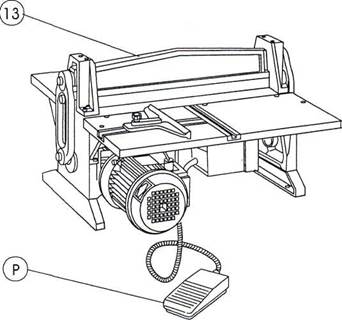

Для выполнения перфорирования просто быстро нажмите на педаль P так, чтобы головка 13 произвела один рабочий ход. Для непрерывного перемещения головки держите педаль в нажатом положении.

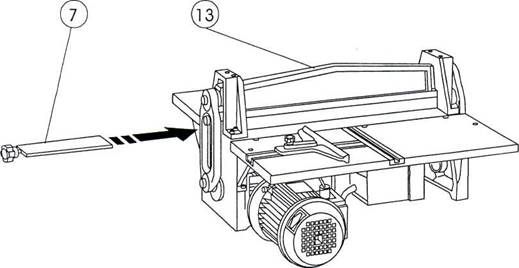

Вставьте планку 7 (если она еще не установлена) для достижения полной перфорации по ширине 50 см.

Без планки 7 станок будет производить перфорирование только на половину ширины, т.e. 25 см., и перфорирование будет осуществляться на обратной стороне планки.

Техническое обслуживание cтанка биговально-перфорирующего

Внимание: Техническое обслуживание машины должны выполнять соответствующие специалисты, имеющие допуск к данной работе. Техобслуживание можно проводить только на отключенной от сети машине.

Регулярное техническое обслуживание

Регулярное техническое обслуживание включает все периодические и предупредительные мероприятия, которые обеспечивают безопасную эксплуатацию станка.

Регулярное техническое обслуживание станка может проводить ответственный оператор станка.

Чистящие жидкости не должны попадать внутрь станка.

Никогда не применяйте абразивные вещества для чистки станка или его деталей.

Снятие перфорирующего механизма

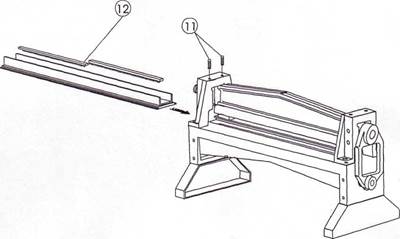

Для снятия гребенки №12 ослабьте винты №11 при помощи ключей из состава специальных приспособлений.





Снятие фальцовочной гребенки (опция)

Сняв гребенку № 12, кроме обычной фальцовочной гребенки арт.0205/CD (опция) можно вставить другие инструменты с различными формами перфорации.

На следующем рисунке показан порядок установки фальцовочной гребенки арт. 0205/CD. Данный инструмент позволяет выполнять два различных типа фальцовочных операций, в соответствии с типом и количеством вставленной бумаги.

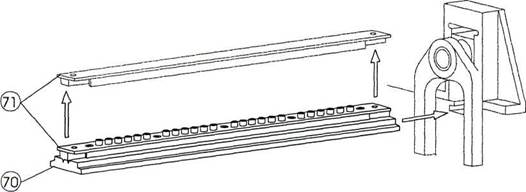

Для установки типа насечки поверните деталь 71 на 180° на основании 70, как показано на чертеже внизу:



Смазка

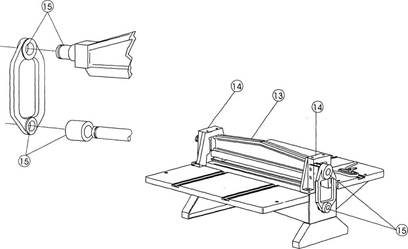

Мы рекомендуем время от времени смазывать маслом держатель гребенки в головке № 13 с направляющими станка № 14, а также точки вращения оси станка, обозначенной № 15.
