Копировальная рама SBM-WSP



 Руководство пользователя

1.

Назначение

2.

Основные технические характеристики

3.

Принцип копирования

4.

Конструкция копировальной машины

5.

Панель управления

5.1.

Назначение элементов панели управления

5.2.

Настройка параметров процесса копирования

6.

Порядок запуска машины

7.

Указания по эксплуатации

8.

Типичные неполадки и способы их устранения

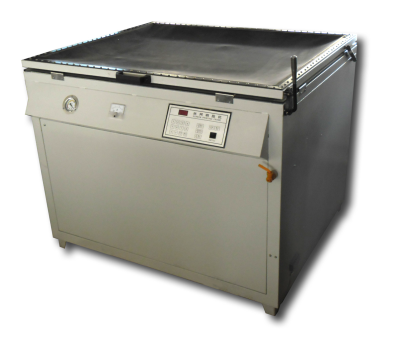

1.     Назначение копировальной рамы

Копировальные рамы поворотного типа серии SBM предназначены для нижней засветки и используются для изготовления шелкотрафаретных печатных форм. Управление процессом копирования полностью автоматизировано. Вакуум-система обеспечивает надежное и стабильное разрежение по всей площади печатной форме за счет двух режимов создания разрежения – предварительного и основного. В качестве источника света используется лампа ультрафиолетового диапазона на основе йодида галия. Световое излучение обладает высокой проникающей способностью и позволяет обрабатывать печатные формы с высокой скоростью, отличным качеством и стабильностью.

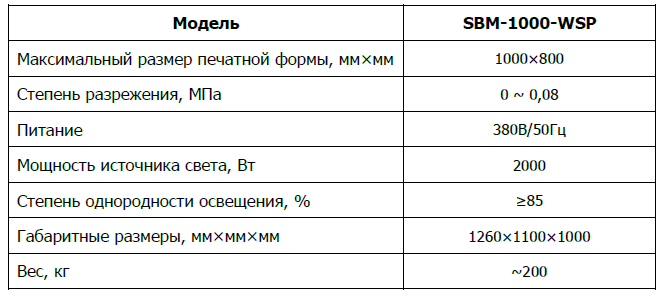

2.     Основные технические характеристики копировальной рамы

3.     Принцип копирования копировальной рамы

На стеклянной подложке вакуумного стола копировальной рамы размещают печатную форму с фотоформой, накрывают их рамой с защитным резиновым экраном. В результате соприкосновения стеклянной подложки и рамы с резиновым экраном образуется герметичное пространство.

Используя вакуум-систему, производят откачку воздуха из герметичного пространства, добиваясь плотного соприкосновения печатной формы и фотоформы по всей площади их контакта. Подключив источник света, обеспечивают подачу необходимого количества светового потока на печатную форму.

Выдерживают необходимое время экспозиции печатной формы, после чего процесс копирования фотовывода на печатную форму завершается.

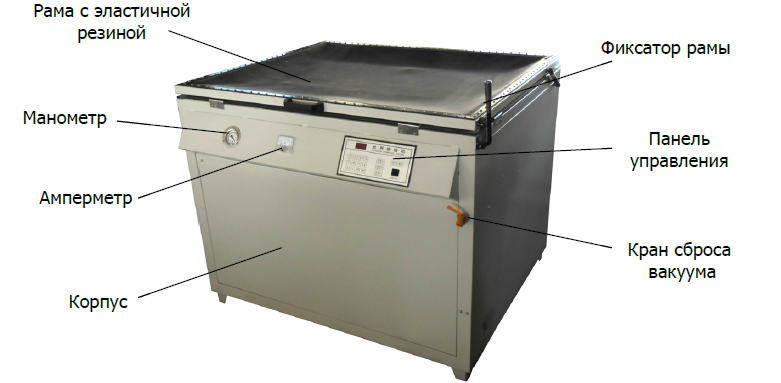

4.     Конструкция копировальной рамы

Копировальная рама состоит из основания, вакуумного стола, вакуум-системы, источника ультрафиолетового излучения и панели управления.

4.1. Вакуумный стол и панель управления размещаются на основании копировальной рамы.

4.2. На верхней части основания размещаются вакуумный стол со стеклянной подложкой, рама с защитным резиновым экраном с угловым подъемом. На подложке размещают печатную форму и фотоформу и закрывают рамой с резиновым экраном. 4.3. Вакуум-система размещается в нижней части основания копировальной рамы и состоит из вакуум-насоса, электромагнитного клапана, резиновых трубок. Ее назначение – откачка воздуха из герметичного пространства и поддержание разрежения. 4.4. Источник ультрафиолетового излучения размещается в нижней части основания копировальной рамы и состоит из лампы, отражателя, заслонки, механизма закрытия заслонки, охлаждающего вентилятора. 4.5. Панель управления машины состоит выключателя, вакуумметра и вычислительного блока.

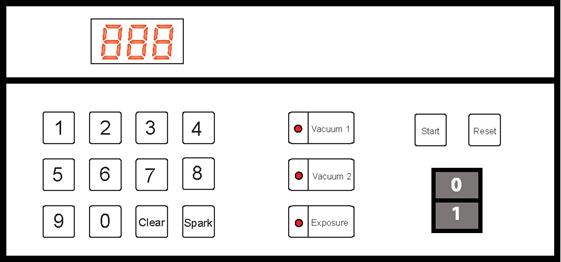

  5. Панель управления копировальной рамы

5.1. Назначение элементов панели управления копировальной рамы

Spark – поджиг лампы. Start – запуск цикла копирования.

Reset – прекращение работы на любом этапе.

Vacuum 1 – задание продолжительности предварительной откачки воздуха.

Vacuum 2 – задание продолжительности полной откачки воздуха.

Exposure – задание продолжительности экспозиции. Цифровые кнопки 0 – 9 используются для задания значений параметров.

Clear – обнуление вводимых значений.



5.2. Настройка параметров процесса копирования.

5.2.1. Для задания параметра Vacuum 1 – времени работы машины в режиме предварительного создания разрежения – нажмите на кнопку Vacuum 1, при этом загорится светодиодный индикатор, расположенный слева от кнопки. На цифровом индикаторе отобразятся либо предустановленное значение параметра, либо цифра ноль. При помощи цифровых кнопок задайте необходимое значение параметра. Для обнуления значения параметра нажмите на кнопку Clear.

5.2.2. Для задания параметра Vacuum 2 – времени работы машины в режиме основного создания разрежения – нажмите на кнопку Vacuum 2, при этом загорится светодиодный индикатор, расположенный слева от кнопки. На цифровом индикаторе отобразятся либо предустановленное значение параметра, либо цифра ноль. При помощи цифровых кнопок задайте необходимое значение параметра. Для обнуления значения параметра нажмите на кнопку Clear.

5.2.3. Для задания параметра Exposure – времени работы машины в режиме экспозиции – нажмите на кнопку Exposure, при этом загорится светодиодный индикатор, расположенный слева от кнопки. На цифровом индикаторе отобразятся либо предустановленное значение параметра, либо цифра ноль. При помощи цифровых кнопок задайте необходимое значение параметра. Для обнуления значения параметра нажмите на кнопку Clear.



6. Порядок запуска копировальной рамы

6.1. Ослабьте фиксатор, поднимите раму с эластичной резиной.

6.2. Разместите на вакуумном столе печатную форму и фотоформу.

6.3. Закройте раму с защитным экраном и зафиксируйте ее. Убедитесь, что кран «сброса» вакуума закрыт.

6.4. Включите питание выключателем на панели управления.

6.5. Нажмите кнопку Spark для поджига лампы.

6.6. Задайте время режимов предварительного и основного разрежения, время экспозиции.

6.7. Нажмите на кнопку Start, машина начнет процесс копирования: запустится вакуум-насос, в герметичном пространстве создастся разрежение, откроется заслонка, световой поток будет направлен на вакуумный стол.

6.8. После окончания процесса копирования закроется заслонка, отключится вакуум-насос, раздастся предупредительный звуковой сигнал.

6.9. Ослабьте фиксаторы, откройте раму с защитным экраном, удалите из вакуумного стола формы. Для ускорения попадания воздуха в герметичное пространство можно использовать кран «сброса» вакуума. Процесс копирования можно повторить с пункта 6.6 В случае если на какой-либо стадии возникнет необходимость приостановки процесса копирования, нажмите на кнопку Reset панели управления вычислительного блока.



7. Указания по эксплуатации копировальной рамы

7.1. При подсоединении машины к источнику внешнего электропитания и эксплуатации машины строго соблюдайте правила электро- и пожарной безопасности. Машина должна быть надежно заземлена, что предусмотрено ее конструкцией.

7.2. Движущиеся части вакуумного насоса должны периодически смазываться.

7.3. Во избежание тепловых ожогов категорически запрещается касаться руками тех частей копировальной рамы, на которые попадает свет от источника света. Дайте им предварительно остыть.

7.4. При замене лампы источника света соблюдайте осторожность, дайте ей остыть, при смене лампы удерживайте ее за края патронов. Категорически запрещается держать ее за стеклянную колбу.

7.5. Лампа, применяемая в машине, излучает свет большой степени яркости, поэтому при работе машины соблюдайте осторожность и не допускайте попадания света в глаза и длительного его воздействия на кожу.

7.6. В процессе работы машины лампа очень сильно разогревается, поэтому необходимо следить за работой вентилятора. В случае если скорость вращения лопастей вентилятора будет

недостаточной или вентилятор прекратит работу, необходимо прекратить процесс копирования и отключить лампу. В противном случае лампа может загореться.

7.7 Категорически запрещается устанавливать оборудование на деревянный пол, паркет, линолиум, ламинат или крашенный пол. При необходимости использовать оборудование в помещении с подобными полами, требуется подложить под оборудование лист железа. Это связано с тем, что в режиме ожидания лампа светит в пол.

7.8. В процессе продолжительного копирования необходимо периодически делать перерыв в работе машины. В процессе копирования следите за тем, чтобы были открыты все вентиляционные отдушины на корпусе машины.

7.9. При проведении периодического технического обслуживания машины необходимо ее отключать от электропитания и дать остыть деталям машины.

7.10. После окончания цикла копирования делайте перерыв в работе машины в 1-2 минуты, затем продолжайте процесс копирования заново.

7.11. Не допускайте контакта твердых тел непосредственно со стеклянной подложкой вакуумного стола. Подложка должна содержаться в чистоте. Для мытья и чистки стекла применяйте специальные жидкие чистящие средства на основе водных спиртовых растворов.

 7.12. Поверхности рабочих частей машины должны быть чистыми.



8. Типичные неполадки и способы их устранения копировальной рамы

8.1. При подключенной к электропитанию копировальной раме не работает охлаждающий вентилятор.

8.1.1. Проверьте состояние заземляющего кабеля машины.

8.1.2. Проверьте подключение машины к внешнему источнику электропитания, вилка должна быть плотно соединена с розеткой питания.

8.1.3. Проверьте наличие и целостность предохранителей предохранительного блока.

8.2. Вакуум-насос не запускается при общем запуске машины.

8.2.1. Проверьте силовой кабель вакуум-насоса.

8.2.2. Проверьте состояние выключателя насоса.

8.2.3. Проверьте сигнальный провод №6 на панели управления вычислительным блоком: поступает ли по нему управляющий сигнал или нет.

8.3. Вакуум-насос работает, но не создает достаточного разряжения.

8.3.1. Проверьте на герметичность герметичное пространство, проверив на целостность за-щитный резиновый экран и его края в местах склейки с рамой.

8.3.2. Проверьте работу электромагнитного клапана вакуумной системы.

8.3.3. Проверьте, достаточно ли плотно прижата стеклянная подложка к опорной раме (осно-ванию машины).

8.3.4. Проверьте уровень масла в насосе.

8.4. Не включается лампа источника света.

8.4.1. Проверьте наличие и уровень питающего напряжения на лампе.

8.4.2. Проверьте состояния патронов лампы на предмет наличия в них грязи.

8.4.3. Проверьте, не истек ли срок годности лампы.

8.4.4. Проверьте работу выключателя лампы.

8.5. Вычислительный блок работает со сбоями.

8.5.1. Проверьте, подается ли на трансформатор электропитания блока напряжение.

8.5.2. Проверьте контакты сигнальных проводов.

8.5.3. Проверьте состояние контактного переключателя.
