Ламинатор SAFM-800x1000



Руководство пользователя


1.

Введение………………………………………………………………………………

3

2.

Предупредительные знаки……………………………………………………

3

3.

Основные технические характеристики…………………………………

7

4.

Конструкция и принцип работы  ламинатора…………………………………

7

5.

Установка и настройка  ламинатора………………………………………………

9

5.1.

Установка  ламинатора…………………………………………………………………

9

5.2.

Настройка  ламинатора…………………………………………………………………

12

5.3.

Настройка наклада бумаги………………………………………………………

14

5.4.

Настройка и применение контроллера нагрева масла………………

15

5.5.

Установка пленки………………………………………………………………………

16

5.6.

Настройка распрямляющего устройства……………………………………

17

5.7.

Настройка и применение направляющего валика………………………

18

5.8.

Настройка и применение отрывающего валика…………………………

18

5.9.

Регулировка положения прижимающего колесного валика………

19

6.

Подготовка  ламинатора к работе……………………………………………………

19

7.

Замечания по технике безопасности…………………………………………

21

8.

Обслуживание  ламинатора……………………………………………………………

22

8.1.

Обслуживание системы нагрева системы нагревания масла………

22

8.2.

Обслуживание главной  ламинатора…………………………………………………

22

9.

Неполадки и способы их устранения…………………………………………

23

10.

Приложения………………………………………………………………………………

24

10.1.

Принципиальная пневматическая схема……………………………………

24

10.2.

Принципиальная электрическая схема………………………………………

25

10.3.

Принципиальная электрическая схема масляного резервуара……

26

10.4.

Схема входных и выходных сигналов ПЛК…………………………………

28

10.5.

Схема панели управления…………………………………………………………

29

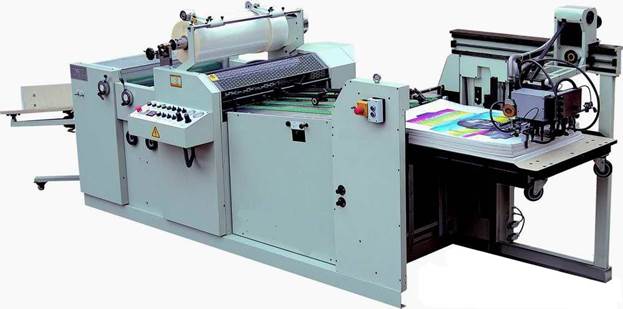

1. Введение

Ламинатор серии SAFM – это автоматический ламинатор, предназначенный для ламинирования бумаги нагретой пленкой. Эта  ламинатор оснащена системами подачи бумаги, ламинирования и резки. Работа электрических приборов и устройств контролируется программируемым логическим устройством (PLC), нагревающий вал нагревается посредством циркулирующего масла, что обеспечивает точную температуру ламинирования.  ламинатор обладает компактной конструкцией, повышенной безопасностью и эргономичностью. Она применяется для ламинирования бумаги на средних и крупных полиграфических предприятиях.

2. Предупредительные знаки ламинатора

В данном руководстве приводится описание двух видов предупредительных знаков: сигнализирующих и запрещающих. Внимание! Неправильная эксплуатация  ламинатора может причинить обслуживающему персоналу травмы и ушибы и даже привести к летальному исходу. Знак предупреждает о том, что необходимо следить за тем, чтобы руки не попадали между вращающими частями  ламинатора.



Знак предупреждает о том, что необходимо следить за тем, чтобы руки не попадали между вращающими частями  ламинатора.



Знак запрещает прикасаться руками к каким-либо частям работающего  ламинатора. Выполняйте работу осторожно, берегите руки.



Будьте осторожны! Этот знак обозначает высокое напряжение.

Будьте осторожны! Не прикасайтесь к горячим деталям  ламинатора. Это может привести к ожогу.



Знак обозначает режим отрыва (резания) бумаги. Поворот против часовой стрелки приведет к тому, что бумага будет отрываться сразу. Поворот по часовой стрелке приведет к тому, что бумага будет отрываться не сразу.



Знак обозначает регулирование наклада бумаги. Вращение против часовой стрелки (SMALL) уменьшает наклад, вращение по часовой стрелке (BIG) увеличивает наклад бумаги.



Знак обозначает регулирование размера бумаги при подаче набора бумаги различного формата.



Знак обозначает регулирование подачу бумаги при появлении складок или морщин. При использовании плотной бумаги необходимо вращение по часовой стрелке, при использовании тонкой бумаги необходимо вращение против часовой стрелки.



Знак обозначает регулирование положения лотка подачи бумаги. Для бумаги небольшого формата (SMALL, левые регуляторы) необходимо потянуть на себя левую рукоятку, а правую рукоятку задвинуть. Для бумаги большого формата используйте правые регуляторы (BIG).



Знак обозначает аварийную остановку. Нажмите на кнопку, если необходимо немедленно остановить работающую машину.



Знак обозначает включение электропитания. Если необходимо включить или отключить электропитания переключите со-ответствующим образом выключатель.



Знак обозначающий подачу масла или неподачу масла в гидравлическую систему.



Знак предупреждает о недопустимости вращения ручек регу-лировки отрыва бумаги и наклада бумаги до полного запуска  ламинатора в рабочем режиме. Беспорядочное вращение ручек до полной загрузки  ламинатора вызовет проблемы в регулировании отрыва и наклада.



Знак обозначает регулирование давление воздуха в зависимости от размера бумаги и скорости ее подачи.



Знак обозначает регулирование положения направляющих валиков: разведение (depart) и сведение (joint).



Знак обозначает способ протяжки (заправки) пленки.



Знак обозначает, что компрессор включен.



Знак обозначает, что вибратор приемного стола включен.



3. Основные технические характеристики ламинатора

4. Конструкция и принцип работы  ламинатора

Конструктивно  ламинатор состоит из следующих частей: модуля автоматической подачи бумаги, модуля ламинирования, разделительного модуля, модуля приема готовой бумаги и модуля программируемого логического контроллера (рис. 1 и 2). Принцип работы  ламинатора следующий:

Бумага направляется вперед при помощи подающего устройства, затем ламинируется, разделяется (перфорируется и отрывается), распрямляется и разглаживается и поступает на приемный стол.

5. Установка и настройка  ламинатора

5.1. Установка  ламинатора

5.1.1. Перед установкой проверьте наличие всех комплектующих частей  ламинатора.

5.1.2. В ящике должны находиться устройство подачи бумаги, основной двигатель, вентиля-тор, вакуумный насос, нагреватель масла.   5.1.3. Машину следует устанавливать на ровную поверхность. 5.1.4. Транспортер и приемный лоток для бумаги должен располагаться под наклоном. Вес  ламинатора составляет 1600 кг, габаритные размеры – 4800 × 1650 × 1700 мм. Конструктив-но  ламинатор спроектирована так, что рым-болты располагаются на подающем устройстве и ос-новном модуле (рис. 3). Поэтому для ее перемещения необходимо подобрать соответствую-щее положение крюка подъемного устройства, чтобы обеспечить равновесное положение  ламинатора, и использовать стальной трос диаметром не мене 8 мм.

Разместите части  ламинатора в соответствии с рис. 4., соблюдая при этом соответствующие рас-стояния по уровню и близости между составными модулями по отношению друг к другу во из-бежание повреждения окрашенных поверхностей.   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 10 из 29

5.1.5. Соединение узлов.

(1) Подсоединение масляной трубки. Один конец трубки подсоединяется к масляному резер-вуару, а другой – к нагревательному валику (рис. 5). На масляном резервуаре установлены два клапана – впускной и выпускной. Подсоедините концы трубки к нагревающему валику и соединительной муфте резервуара.

(2) Настройка вибростола. Для правильной настройки положения держателя, упора, регули-рующего болта и соединительной плиты руководствуйтесь рис. 6. Используйте также планку и регулирующий рукоятку для настройки положения большой и малой направляющих стола в зависимости от формата бумаги.   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 11 из 29

(3) Подсоединение воздушной трубки к компрессору. Подсоедините воздушную трубку одним концом к левому штуцеру пульверизатора, а другим – к компрессору в соответствии с рис. 7 и рис. 8.

5.1.6. Подсоедините другое  ламинатор к основному модулю  ламинатора.   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 12 из 29

5.1.7 Обязательно заземлите машину.

5.2. Настройка  ламинатора

5.2.1. Настройка положения передней линейки (рис. 9).

5.2.1.1. Если во время работы  ламинатора передняя линейка установлена неровно, то это приво-дит к искривлению бумаги. Следует немедленно отрегулировать положение линейки.

5.2.1.2. Для того чтобы отрегулировать положение передней линейки проделайте следующее: прикрепите к линейке липкую бумагу и, используя четыре упора линейки, посмотрите, нахо-дятся ли они на одном уровне.   Затем при помощи гаечного ключа открути-те фиксирующие болты, выровняйте линейку и закрутите болты. 5.2.1.3. Настройка положения передней линейки и прижимающего валика. (1) Настройка синхронности работы линейки и прижимающего валика очень важна, так как непосредственно влияет на точность наклада бумаги. Принцип работы. Когда бумага начнет поступать из подающего устройства, уберите первый лист из приемного лотка. (рис. 10). При продвижении следующего листа к верхнему прижи-мающему валику он синхронно приподнимется, но только в том случае, если расстояния от переднего края бумаги до места зажима бумаги валиками будет меньше 5 мм. Если же это расстояние будет больше 5 мм, верхний прижимающий валик не будет подниматься.   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 13 из 29

(2) Способ настройки. Если условие синхронности не выполняется, необходимо произвести настройку синхронной работы верхнего прижимающего валика в следующем порядке.

а) Откройте дверку  ламинатора (рис. 12).

б) Найдите эксцентрик, вызывающий перемещение верхнего прижимающего валика.   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 14 из 29

в) Сначала уберите бумагу из подающего лотка. Затем, по мере продвижения следующего листа, дождитесь, когда расстояние между краем бумаги и местом зажима бумаги между при-жимающими валиками составит 5 мм, остановите машину. Ослабьте три болта, фиксирующих шестерню (рис. 13). Нажмите и удерживайте кнопку, вызывающую работу электродвигателя в толчковом режиме. После этого  ламинатор заработает, но подающее устройство работать не бу-дет.   Когда прижимающий валик поднимется, отпустите кнопку. Затем затя-ните фиксирующие болты на шестерне. г) Скоординируйте подъем передней линейки и верхнего прижимающего валика. Приподъеме валика должна подниматься линейка, при опускании валика линейка должна также опускать-ся.

5.3. Настройка наклада бумаги

 ламинатор оборудована ручкой настройки наклада бумаги. Над ручкой размещен знак, показан-ный на следующем рисунке (рис. 14). Регулируйте наклад вращением ручки. Для уменьшения наклада вращайте ручку против часо-вой стрелки (SMALL), если наклад необходимо увеличить, то вращайте ручку по часовой стрелке (BIG).   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 15 из 29

5.4. Настройка и использование контроллера нагрева масла

5.4.1. Нагрев масла осуществляется посредством электричества. Нагретое масло подводится к нагревающему валику масляным насосом. Охлажденное масло отводится от валика. Таким образом, циркуляция масла позволяет варьировать температуру нагрева валика. 5.4.2. Очистите соединительные трубки до соединения контроллера с нагревающим валиком. Гидравлическое сопротивление соединительных трубок не должно превышать 1 МПа. Темпе-ратура не должна превышать 220˚C. 5.4.3. Детали маслопровода, используемые для соединения трубок, должны быть маслостой-кими, термостойкими, предварительно подвержены гидравлическому испытанию. Убедитесь в маслопроводе отсутствует вода и протечки. 5.4.4. Проверьте, чтобы соединения были прочными, а электрические устройства были зазем-лены. 5.4.5. Используйте в качестве теплоносителя только масло китайских марок YD, JD, SD или их зарубежные аналоги. Не используйте в качестве теплоносителя не масло или масло неизвест-ного происхождения. Масло не должно содержать примеси других жидкостей или газов.

5.4.6. Масло заливайте непосредственно в масляный резервуар. Перед заливкой масла от-кройте все клапаны за исключением клапана на сливной масляной трубке. Закройте все кла-паны, когда масло начнет стекать из нагревательного устройства.   Затем долейте масло в резервуар до 2/3 от высоты резервуара. При работающей  ламинатору поддержи-вайте уровень масла не более 2/3 от высоты резервуара: это позволит избежать образование в резервуаре осадка. 5.4.7. На рис. 15 приведена панель управления на масляном резервуаре. (а) Для запуска всей масляной системы необходимо запустить в работу насос. При этом сле-дует обращать внимание на индикатор давления или открыть масляный резервуар и следить за истечением масла до тех пор, пока давление в системе не стабилизируется и из сливной трубки не перестанет стравливаться воздух.   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 16 из 29

(б) После стабилизации циркуляции масла включите нагревательное устройство. (в) настройте работу контроллера так, чтобы температура 90 ˚C поддерживалась в течение 20 минут.

5.5. Установка пленки

5.5.1. Бобина с пленкой устанавливается на вал размотки, для закрепления бобины на вале используется пневматическое зажимное устройство, размешенное на вале размотки. 5.5.2. Применение вала намотки. Диаметр вала не во вздутом состоянии составляет 74 мм, во вздутом – увеличивается до 76-80 мм. Перед установкой бобины стравите воздух из пневма-тического зажимного устройства, открутив пробку отверткой. Затем установите навал бобину (для выравнивания ее положения используйте линейку). При помощи пневматического писто-лета создайте необходимое давление в зажимном устройстве. Давление воздуха в зажимном устройстве не должно быть высоким, чтобы не повредить вал размотки. После закрепления бобины слегка отрегулируйте положение пленки относительно бумаги. Вращая ручку вала от-мотайте пленку на 3-5 мм и затем осуществите ее протяжку между валами. 5.5.3. Настройка и применение компрессора. Давление воздуха, создаваемое компрессором, используется в тормозном устройстве для остановки вращающейся бобины с пленкой. При нормальной работе рабочее значение давления воздуха должно находиться в пределах 0-0,25 МПа. Значение тормозное усилия зависит от диаметра бобины. В случае если бобина расшаталась или вибрирует, закрепите ее положение на валу регулировкой давления.

5.5.4. Настройка и применение режущего и перфорирующего устройств. Режущий нож закре-пляется на держателе, который фиксируется на штанге (рис. 16).   Все это при помощи фиксирующих болтов закрепляется над пленкой и с двух сторон зажимается уп-лотняющими кольцами.   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 17 из 29

(1) Перед тем как резать пленку, необходимо, удерживая режущее устройство, открутить болт и медленно опустить режущее устройство на пленку. (2) Настройте положение режущего устройства в соответствии с требуемой шириной пленки и затем зафиксируйте положение режущего устройства уплотняющими кольцами. После запуска  ламинатора отрезанная пленка будет направляться на валики, а оставшаяся пленка будет нахо-диться на бобине. (3) Если не нужно производить резку пленки, то поднимите нож, он автоматически зафикси-руется на ножевом валу.

(4) Настройка перфорирующего устройства осуществляется аналогично настройке режущего устройства.   (5) Перфорирующий нож необходимо располагать на расстоянии 1-3 мм от края пленки вглубь рулона.

5.6. Настройка распрямляющего устройства

Это устройство предупреждает искривление бумаги или образование на ней складок. При плотности бумаги меньше 200 г/м2 опустите распрямляющее устройство (рис. 17, слева). Если плотность бумаги превышает 250 г/м2, тогда распрямляющее устройство необходимо поднять (рис. 17, справа).   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 18 из 29

5.7. Настройка и применение направляющего валика.

Линейная скорость вращения направляющего валика всегда выше скорости ламинирования. В случае если ламинированная бумага плохо отводится, это означает, что сцепление между ла-минированной бумагой и направляющим валиком слишком слабое. Если же ламинированная бумага рвется, это означает, что сцепление между ламинированной бумагой и направляющим валиком слишком сильное. Необходимо отрегулировать сцепление следующим образом: если сцепление слабое, необходимо ручку регулирования повернуть по часовой стрелке; если сце-пление сильное, необходимо повернуть ручку против часовой стрелки (рис. 18).

5.8. Настройка и применение отрывающего валика

Работа отрывающего валика зависит от воздушного потока, чье движение контролируется двумя дроссельными клапанами. Необходимой скорости воздушного потока можно достичь настройкой этих клапанов.

При помощи отрывающих валиков производится разделение ламинированных листов. Следует обратить внимание на следующее:   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 19 из 29

(1) Момент отрыва. Отрыв ламинированной бумаги происходит в тот момент времени, когда наклад находится между направляющим и отрывающим валиками (рис. 19). (2) Момент отрыва можно установить вращением ручки регулировки отрыва бумаги. Враще-ние ручки против часовой стрелки задает ранний момент отрыва, вращение ручки по часовой стрелке задает поздний момент отрыва.

5.9. Регулировка положения прижимающего колесного валика

В конструкции  ламинатора предусмотрены два прижимающих колесных валика, предназначенных для отклонения движения на приемный стол готовых ламинированных листов бумаги от пря-мого направления.   Оптимальный угол отклонения должен составлять 15-20˚ от линии. Если отклонение слишком большое, бумага будет образовывать складки; если отклонение слишком маленькое, отрыв бумаги будет затруднен.

6. Подготовка  ламинатора к работе

6.1. Проверьте уровень масла. Масляный резервуар должен быть заполнен по высоте на 2/3. Используйте масло № 320. 6.2. Убедитесь в наличии и целостности запасных вещей. Особо проверьте маслопроводы на целостность составных частей и отсутствие протечек. 6.3. Проверьте транспортирующие ремни и стол подачи бумаги. 6.4. Включите электропитание, проверьте все выключатели. 6.5. Нажимая на кнопки, поднимите и опустите стол подачи бумаги. Удостоверьтесь, что дви-жение стола соответствует направлениям указателей.

6.6. Запустите масляный насос, обратите на показания манометра. Откройте крышку резер-вуара, проверьте до стабилизации давления, поступает ли масло по обратной трубке и не   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 20 из 29

стравливается ли воздух. Затем включите нагрев масла и установите значение температуры в пределах 80-100˚C. 6.7. Включите компрессор. 6.8. Разместите бумагу на столе подачи, удостоверьтесь, что листы правильно накладываются друг на друга. 6.9. Установите пленку на вал размотки, закрепите ее. 6.9.1. Настройте положение режущего и перфорирующего ножей. 6.9.2. Убедитесь, что вал размотки хорошо закреплен. Протяните пленку между валами и на-клейте ее на бумагу. 6.9.3. Отрегулируйте натяжение пленки. 6.9.4. Нажмите кнопки “pre-alarmed”(аварийной остановки) и “start” (старт):  ламинатор медленно запустится.

6.9.5. Нажмите на кнопку “delivery paper and air suction” (подача бумаги и вакуум) на панели управления.   6.9.6. Включите воздушную помпу и направьте бумагу к прижимающему валику. 6.9.7. Создайте давление, перекройте давление на прижимающий (резиновый) и нагреваю-щий валики. 6.9.8. Направьте бумагу через расправляющее устройство. 6.9.9. Подайте бумагу через направляющий валик, затем закрутите ручку. 6.9.10. Направьте бумагу через отрывающий вал. 6.9.11. Направьте бумагу через прижимающие колесные валики. 6.9.12. Опустите вниз перфорирующее устройство, разместив нож на расстояние 2-5 мм от края пленки вглубь бобины; зафиксируйте положение ножа. 6.10. Включите кнопку “paper separating” (отрыв бумаги). 6.11. Настройки в процессе работы. Регулировка давления нагревающего валика: давление нагревающего валика должно быть настроено в зависимости от толщины бумаги. Если появляются складки, необходимо умень-шить давление; если ламинация осуществляется нестабильно, необходимо увеличить давле-ние.   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 21 из 29

Настройка положения пленки: если в процессе работы окажется, что пленка плохо закрепле-на, необходимо отрегулировать положение пленки ручкой на отрывающем вале. Настройка распрямляющего устройства: см. подраздел 5.6. Регулировка направляющего валика: если положение направляющего валика плохо отрегули-ровано, то это может привести к следующему: (1) бумага будет рваться до поступления ее на отрывные валы, (2) участки бумаги с накладом будут стопорить вращение направляющих валиков при попа-дании в них. Если в процессе работы обнаружатся подобные неполадки, то необходимо немедленно оста-новить машину и отрегулировать положение направляющих валиков (см. подраздел 5.7). Настройка отрывающих валиков: см. подраздел 5.8. Настройка прижимающего колесного валика6 см. подраздел 5.9. 6.12. Увеличивайте производительность  ламинатора понемногу, постепенно достигнув нормаль-ного режима работы. Нормальная производительность  ламинатора – 35-40 м/мин. Если использу-ется слишком тонкая бумага, уменьшите скорость работы  ламинатора. 6.13. После окончания работы сбросьте давление с валов. Отключите машину от электропи-тания после того как температура упадет ниже 80 ˚C.

7. Замечания по технике безопасности

7.1. Проверьте все соединения на герметичность, проверьте заземление электрического обо-рудования. Машину можно запустить в работу только после проведения ее испытания.

7.2. Во время проведения испытания  ламинатор должна работать ровно, без задержек и посто-роннего шума.   7.3. Необходимо разместить машину таким образом, чтобы обеспечить к ней свободный дос-туп во время ее ремонта и эксплуатации. 7.4. Во время работы запрещается открывать защитные крышки во избежание поражения электротоком или термического ожога. 7.5. Запрещается открывать прозрачную защитную крышку во избежание попадания рук меж-ду вращающимися валиками.

7.6. Запрещается прикасаться к конструктивным элементам маслопровода во избежание по-лучения термического ожога.   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 22 из 29

7.7. Не открывайте сразу же после остановки  ламинатора распределительный ящик, так как не-которые элементы  ламинатора могут определенное время находиться под напряжением. 7.8. Необходимо произвести перед запуском  ламинатора проверку и испытания электрических устройств и элементов, надежное соединение их контактов с электропроводами. 7.9. Рабочее напряжение – 380 В (50Гц), ток – трехфазный (4 провода). Иашина должна быть надежно заземлена.

8. Обслуживание  ламинатора

8.1. Обслуживание системы нагрева масла

8.1.1. Значение нормального рабочего давления в маслосистеме должно находиться в преде-лах 0,2-0,5МПа. Если давление в системе не соответствует нормальному, остановите и про-верьте машину. 8.1.2. Фильтр системы предназначен для очистки масла от мелких частиц механических взве-сей. Первая очистка фильтра должна проводиться по истечении первого месяца работы ма-шины, последующие чистки – не реже одного раза в два месяца.

8.1.3. В нормальном режиме работы  ламинатора температура масла не должна увеличиваться очень быстро или снижаться очень медленно. Если это имеет место – значит, что система на-гревания масла работает ненормально.   В этом случае остановите машину и проверьте нагревающие элементы. 8.1.4. Устройство нагнетания масло в систему необходимо постоянно контролировать и при необходимости осуществлять его замену. 8.1.5. Запрещается запуск  ламинатора в работу, если в масляной системе недостаточно масла или уровень масла в резервуаре слишком низкий. 8.1.6. Запрещается останавливать работу  ламинатора, если температура в маслосистеме превы-шает 100 ˚C.

8.2. Обслуживание главного  ламинатора.

8.2.1. Машину необходимо чистить ежедневно. 8.2.2. Смазывайте движущиеся части конвейера ежемесячно. 8.2.3. Смазывайте движущиеся части валиков по истечении каждых двух месяцев. 8.2.4. Поверхности валиков должны быть чистыми. Не касайтесь поверхности валиков посто-ронними предметами.

8.2.5. периодически удаляйте воду из влагоочистителя.   Ламинатор SAFM-800x1000 Руководство пользователя   12.10.09 SAFM 800x1000 23 из 29

8.2.6. Меняйте раз в год масло в редукторах, следите за их работой.

8.2.7. Следите за состоянием соединительных элементов, устраняйте утечки масла и травле-ния воздуха незамедлительно.

9. Неполадки и способы их устранения Неполадка

Причина

Способ устранения

 ламинатор не запускается

1. Неисправен предохранитель. 2. Ненормальное напряжение. 3. Не был запушен масляный резервуар.

1. Замените предохранитель. 2. Проверьте напряжение. 3. Запустите масляный резервуар.

Температура увеличи-вается очень быстро или не увеличивается.

1. Неисправен масляный насос. 2. Не работает контроллер температуры.

Замените маслонасос или контроллер тем-пературы.

Образуются складки на готовой продукции.

1. Неравномерная фиксация пленки с двух сторон. 2. Плохая настройка прижимающих ва-ликов.

1. Отрегулируйте пневматическое прижи-мающее устройство на вале размотки. 2. Отрегулируйте положение прижимаю-щих валиков

Заметны белые точки на поверхности готового продукта.

1. Очень низкая температура ламиниро-вания. 2. Очень высокая скорость ламинирова-ния.

1. Увеличьте температуру. 2. Уменьшите скорость.

Плохое склеивание пленки с бумагой.

1. Недостаточное давление. 2. Некачественный клей.

1. Увеличьте давление. 2. Замените клей

Готовый продукт не сворачивается.

1. Плохо настроено распрямляющее уст-ройство. 2. Плохое натяжение пленки. 3. Очень высокие давление и температу-ра.

1. отрегулируйте распрямляющее устрой-ство. 2. Отрегулируйте натяжение пленки. 3. Уменьшите давление и температуру ла-минации.
