АППАРАТ ДЛЯ УСТАНОВКИ

ПЛАСТИКОВЫХ ЛЮВЕРСОВ ZB-6106

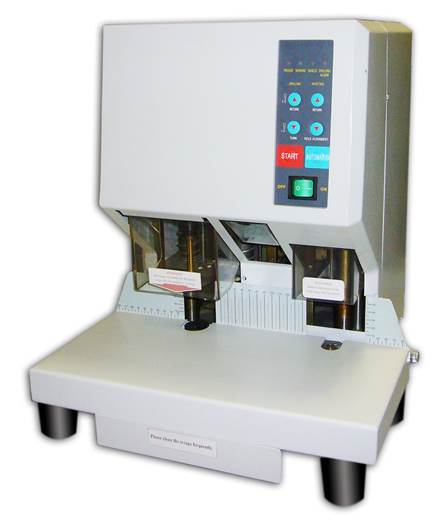

Описание: frontpage

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ.. 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.. 2

ОСНОВНЫЕ ЧАСТИ.. 3

ПАНЕЛЬ УПРАВЛЕНИЯ.. 4

УСТАНОВКА И ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ... 5

ПОРЯДОК РАБОТЫ.. 6

ОБСЛУЖИВАНИЕ И УХОД.. 7

МЕРЫ БЕЗОПАСНОСТИ.. 9

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ.. 9

УПАКОВОЧНЫЙ ЛИСТ. 10

ЭЛЕКТРИЧЕСКАЯ СХЕМА.. 11



ОБЩИЕ СВЕДЕНИЯ АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ

Автоматический брошюровальный  станок ZB-6106 предназначен для надежного скрепления документов при помощи пластикового люверса.

Особенности;

·        Полностью автоматический процесс сверления и установки люверса.

·        Электронный контроль температуры.

·        Управление на основе программируемого контроллера.

·        Высокая эффективность и качество брошюровки.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ

Переплетаемые материалы

Бумага

Макс. толщина блока, мм

50

Диаметр отверстия, мм

7

Диаметр пластиковой трубки, мм

4

Мин. расстояние между отверстиями, мм

25

Питание

220В/ 50Гц

Мощность, Вт

230

Габариты, мм

410х420х480

Вес, кг

30

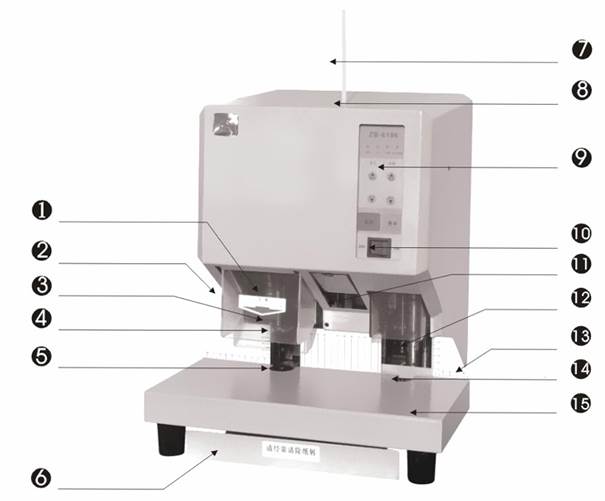

ОСНОВНЫЕ ЧАСТИ АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ

Описание: mainparts




            1.     Защитный экран

            2.     Шпиндель

            3.     Сверло

            4.     Прижим

            5.     Прокладка из специальной токопроводящей резины

            6.     Контейнер для отходов

            7.     Пластиковая трубка

            8.     Отверстие для установки переплетной трубки

            9.     Панель управления

       10.     Выключатель питания

       11.     Выдача трубки

       12.     Центрирующая игла

       13.     Фиксирующий винт

       14.     Нижняя матрица

       15.     Рабочий стол




ПАНЕЛЬ УПРАВЛЕНИЯ АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ

            1.     Индикатор готовности к работе.
Сигнализирует о готовности аппарата к работе.

            2.     Индикатор открытия защитного экрана.
Сигнализирует об открытии защитного экрана. Станок в этом случае прекращает работу.

            3.     Индикатор нагрева.
Сигнализирует о том, что идет процесс предварительного нагрева.

            4.     Индикатор аварийного состояния (сопровождается звуковым сигналом).
Сигнализирует о том, что в процессе сверления произошли какие-то неполадки. В этом случае станок автоматически останавливается. Проверьте, не блокируется ли сверло бумажными отходами. Станок не начнет работать, пока вы не устраните причину неполадки.

            5.     Кнопка возврата сверла в исходное положение.
При нажатии на кнопку сверло возвращается в исходное положение.

            6.     Кнопка возврата центрирующей иглы в исходное положение.
При нажатии на кнопку игла возвращается в исходное положение.

            7.     Кнопка опускания сверла.
При нажатии на кнопку сверло опускается вниз.  Данную функцию можно использовать для проверки места сверления. (Внимание: запрещается нажимать данную кнопку с целью сверления!)

            8.     Кнопка центрирования.
При нажатии  на кнопку игла опускается вниз. Необходимо следить, чтобы она находилось строго по центру трубочки.

            9.     Кнопка «Старт».
При нажатии на кнопку сверло автоматически опускается и начинается процесс сверления. Когда сверление будет закончено, сверло вернется в исходное положение и станок автоматически отрежет кусок трубки нужной длины для заклепки.

       10.     Кнопка включения автоматического режима работы.
При нажатии на кнопку происходит автоматическое формирование заклепки.

       11.     Выключатель питания.



УСТАНОВКА И ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ

Не рекомендуется устанавливать аппарат:

·        в местах, где он подвергнется воздействию  прямых солнечных лучей

·        вблизи отопительных приборов

·        в местах с повышенной вибрацией

·        на неровной или неустойчивой поверхности

·        во влажных и запыленных помещениях

     1.            Установите рабочий стол на направляющие станка, следя за тем, чтобы он не касался сверла. Закрутите фиксирующие винты.

     2.            Подключите аппарат к источнику питания 220В/50Гц и переведите выключатель питания в положение «ON». В течение 5 секунд станок осуществляет процедуру самодиагностики, после чего переходит в режим нагрева. Время разогрева составляет примерно 4 минуты.

     3.            Если по окончании процесса самодиагностики раздается звуковой сигнал, это означает, что станок не выполнил операцию возврата. В этом случае для продолжения работы необходимо выполнить эту операцию вручную.

     4.            Вставьте пластиковую трубку для брошюровки. Пожалуйста, следите за тем, чтобы трубка была прямая.

     5.            Внимательно проверьте, чтобы в  брошюруемом материале не было металлических и других посторонних предметов, которые могут повредить сверло.

     6.            Убедитесь, что центрирующая игла не была повреждена во время транспортировки.



ПОРЯДОК РАБОТЫ АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ

  1. Сверление.
    Расположите должным образом блок, предназначенный для брошюровки. Нажмите кнопку «Старт».  Аппарат автоматически просверлит отверстие для трубки и вернет сверло в исходное положение (сверлить  в нижнем положении сверла запрещено).
    При сверлении применяйте парафин или воск для смазки сверла. Это продлит срок его службы.
  2. Установка трубки.
    Во время сверления станок автоматически отрежет кусок трубки нужной длины. Возьмите кусок отрезанной трубки  и вставьте в просверленное отверстие.
    Внимание! Регулярно очищайте станок от бумажных отходов.

3.     Формирование заклёпки.
Расположите материал так, чтобы отверстие в трубке совпало с центрирующей иглой. Нажмите и удерживайте кнопку опускания центрирующей иглы до тех пор, пока игла полностью не пройдет сквозь трубку. Затем нажмите кнопку «
AUTOMATISM», станок автоматически осуществит операцию установки заклепки, после чего игла вернется в исходное положение.  Процесс брошюровки закончен.

В процессе сверления руководствуйтесь следующими рекомендациями, несоблюдение которых может привести к поломке сверла и ухудшению качества брошюровки:

·        Отверстие должно располагаться не ближе 3 мм от края листа.

·        Не сверлите под углом.

·        Не сверлите мятую бумагу.

·        Не сверлите сквозь липкую ленту.

·        Не сверлите переплетенные документы

·        Перед сверлением проверьте блок на наличие металлических скрепок или скобок, которые необходимо удалить.

Описание: 6

Описание: 7

Признаком несоблюдения требований сверления является появление бумажных отходов в форме неправильного круга. Это происходит в следующих случаях:

·        Сверление не выровненного блока.

·        Сверление близко к загнутому краю бумаги.

·        Сверление между двух блоков.

·        Сверление бумаги с отверстиями.

Описание: 8

Избегайте касания верхнего и нижнего штампа и готовой заклепки.

Описание: 9



ОБСЛУЖИВАНИЕ АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ И УХОД

Описание: 2

1.     Замена сверла.
Нажмите кнопку опускания сверла. Сверло опустится в положение для установки. Поднимите защитный экран и с помощью шестигранного гаечного ключа ослабьте гайку в месте крепления сверла и выньте его из держателя. После замены сверла, хорошо затяните гайку. Нажмите кнопку вращения шпинделя, чтобы проверить вертикальность установленного сверла. Будьте внимательны при замене сверла, убедитесь, что вы установили его правильно.  Регулярно проверяйте остроту сверла. Если сверло затупилось, немедленно заточите его.

2.     Прочистка сверла.

Описание: 4

1. Устройство для заточки.
2. Кожух.
3. Сверло.
4. Штырь для проталкивания
    бумажных отбросов.

Ослабьте шестигранную гайку на кожухе.  Вставьте сверло в кожух, затяните гайку, вставьте штырь для прочистки отходов с другого конца, хорошо его закрепите, затем прочистите сверло.

3.     Заточка сверла.
Выньте штырь для прочистки сверла. Вставьте заточное устройство в кожух и  вращайте его по часовой стрелке до полной заточки сверла. Соблюдайте осторожность, чтобы не повредить сверло.

Описание: 3

4.     Замена прокладки.
Рабочая поверхность специальной прокладки разделена на шесть частей. Каждая часть прокладки рассчитана на сверление 150-200 отверстий, после чего необходимо повернуть прокладку на 60 градусов. Когда все части окажутся использованными, нужно заменить прокладку.

ВНИМАНИЕ!!! Прокладка должны быть из специального ТОКОПРОВОДЯЩЕГО материала. Запрещено работать на прокладках из токонепроводящих материалов!

5.     Хранение пластиковой трубки.
Следите, чтобы пластиковая трубка лежала ровно. Избегайте искривления трубок при хранении, так как это негативно влияет на качество брошюровки.

6.     Замена центрирующей иглы.
Игла должна вставляться строго вертикально. Регулярно осматривайте иглу и заменяйте ее при наличии искривлений либо других повреждений.

7.     Смазка.
Регулярно добавляйте  смазку на поверхность направляющей, чтобы продлить срок эксплуатации станка.

8.     Выбор расходных материалов и сменных деталей.
Пожалуйста, используйте запчасти (сверла, резиновые прокладки) фирмы-производителя. Это обеспечит более долгую и надежную работу станка.



МЕРЫ БЕЗОПАСНОСТИ АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ

  1. Не меняйте положение изделия в момент сверления.
  2. Не трогайте сверло сразу после окончания сверления, так как поверхность сверла очень горячая.
  3. Снятие и замена сверла должны производиться только при отключенном питании.
  4. Во избежание получения ожога, не прикасайтесь к верхнему, нижнему штампам и игле.
  5. Станок должен быть надежно заземлен.



СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ

Неполадка

Причина

Решение

Сверло не просверливает документ до конца и автоматически возвращается.

Не подсоединена линия заземления.

Затупилось сверло.

Автоматическая защитная функция станка возвращает сверло в исходное положение.

Сверло забилось бумажными отходами

Сверло натыкается на металлические предметы в документе

Заземлите аппарат.



Заточите сверло.

Устраните причину неполадки.





Очистите сверло от отходов.

Удалите посторонние предметы.

Сверло колеблется при вращении.

Сверло искривилось

Замените сверло

Длина отрезанной трубочки не соответствует толщине документа.

Пластиковая трубочка кончилась

Установите новую трубочку

Верх переплетной трубочки не гладкий

Рабочая температура слишком низкая.

Температура штампа слишком высокая.

Использование переплетной трубочки из материала, не рассчитанного на данную температуру

Отрегулируйте температуру.

(настраивается специалистом)

Используйте специальную трубочку

Отрезанный кусок трубочки слишком длинный или короткий



Настройте длину устанавливающего шеста (настраивается специалистом)



УПАКОВОЧНЫЙ ЛИСТ АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ

Название

Количество

Примечания

1

Резиновая прокладка

6 шт.

Одна установлена

2

Шестигранный гаечный ключ

1 шт.



3

Заточный набор

1 набор



4

Предохранитель

2 шт.

5

Щипчики

1 шт.



6

Инструкция по эксплуатации

1 шт.



7

Гарантия

1 шт.



8

Пинцет

1 шт.



9

Скоба

1 шт.



10

Ручка

2 шт.

Установлены

11

Сверло

2 шт.

Одно установлено

12

Переплетная трубочка

1 коробка





ЭЛЕКТРИЧЕСКАЯ СХЕМА АППАРАТА ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ ЛЮВЕРСОВ

Описание: electricdiagram
