РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ



ОЗНАКОМЛЕНИЕ С УСТРОЙСТВОМ.. 3

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ... 5

ЗАПРАВКА ПЛЕНКИ.. 6

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.. 9


ОЗНАКОМЛЕНИЕ С РУЛОННЫМ ЛАМИНАТОРОМ

Описание: 1

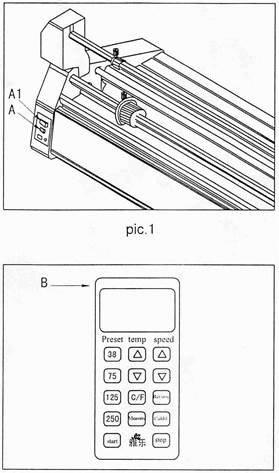

A.    Переключатель питания: на задней стороне рулонного ламинатора (Рис. 1). Подключитесь к электросети и нажмите переключатель в сторону "I", дисплей начнет светиться. При нажатии в сторону "O", устройство выключается.

Al. Переключатель вентилятора: на задней стороне рулонного ламинатора (Рис. 1). Вентилятор устанавливается опционально по согласованию с производителем. В стандартной поставке отсутствует. Подключитесь к электросети и включите, вентилятор заработает. Если перевести переключатель в положение "OFF", вентилятор выключается.

B.      Пульт: (Рис. 2)

Экран показывает температуру и скорость вращения ролика в рабочем состоянии устройства (кроме того, постоянную температуру, охлаждение и пр.)

Функции:

Кнопка пульта 38: нажмите эту кнопку, и температура поднимется до 120 °C со скоростью 8 градусов.

Кнопка пульта 75: нажмите эту кнопку, и температура достигнет 115 °C со скоростью 6 градусов.

Кнопка пульта 125: нажмите эту кнопку, и температура поднимется до 110 °C со скоростью 5 градусов.

Кнопка пульта 250: температура поднимется до 105 °C со скоростью 3 градуса.

Кнопка включения: температура достигнет заданного уровня, и ролик будет в рабочем состоянии.

Кнопка выключения: прекращает нагрев и работу устройства.

Кнопка холодного ламинирования: прекращает нагрев, вентилятор включен, ролики вращаются.

Переключатель направления: изменяет направление вращения роликов с давлением, достаточным для чистой обрезки.

Кнопка измерения температуры: текущее значение температуры высвечивается на экране.

C/F кнопка: меняет шкалу измерений по Фаренгейту на шкалу по Цельсию и наоборот.

Кнопка температуры:

Нажмите r: установите предварительно нужную температуру, и начнется разогрев до заданного значения.

Нажмите s: установите предварительно нужную температуру, и начнется охлаждение до заданного значения.

Кнопка скорости:

Нажмите r: скорость вращения ролика поднимется до заданного значения.

Нажмите s: скорость вращения ролика понизится до заданного значения.




С. Рычаг регулировки толщины: выберите соответствующее положение; когда рычаг в нулевом положении, вращение роликов прекращается.

D. Площадка подачи: поддерживает документ, который следует ламинировать; настройте подвижный блок для регулировки подачи.

E. Защитная крышка: предохраняет оператора от ожога и попадания деталей одежды на ролики.

F. Переключатель: включает или останавливает работу катушки пленки для холодного ламинирования.

G. Нагревательный валик: силиконовая оболочка надета на металлическую трубу; валики могут нагревать пленку и ламинировать документ.

H. Направляющий валик: расположен вблизи каждого подающего валика и используется для направления пленки к нагревающим валикам; низ направляющего валика подвижен для облегчения заправки пленки (Рис. 4).

L. Подающие валики: расположены в задней части рулонного ламинатора и приводятся в движение двигателем; они одновременно подают пленку и повышают качество ламинирования.

J. Автоматический прерыватель электропитания: находится в задней части рулонного ламинатора вблизи от шнура питания; при внезапном выключении оператор может вернуть его в исходное положение. (Рис. 5).

K. Валик пленки: валик пленки поддерживает пленку при подаче в устройство (Рис. 6).




РУКОВОДСТВО ПО ПРИМЕНЕНИЮ РУЛОННОГО ЛАМИНАТОРА



1. Включите электропитание.

2. Проверьте правильное положение площадки подачи документа и защитной крышки.

3. Ламинирующий валик по умолчанию установлен на холодное ламинирование. Установите, пожалуйста, температуру и скорость, если вам требуется горячее ламинирование, и нажмите кнопку пуск. Мигающий индикатор указывает на то, что происходит нагрев.

4. Не начинайте ламинирование, пока индикатор не начнет светиться постоянным светом. Нормальное время разогрева составляет примерно 10 минут.

5. Установите рычаг зазора валика в положение, соответствующее толщине ламинируемой пленки.

6. Установите также в нужное положение площадку подачи документа.

7. Нажмите вниз рычаг зазора валика и установите зазор после окончания процесса нагрева, устройство начнет ламинирование.

8. Пожалуйста, нажмите кнопку «stop» при любом нарушении процесса и поднимите прижимной рычаг или включите «реверс» для очистки.

9. Выключите рулонный ламинатор после окончания ламинирования и поднимите прижимной рычаг вверх.

10. Не выключайте электропитание до тех пор, пока температура нагревающих роликов не понизится до комнатной температуры.




ЗАПРАВКА ПЛЕНКИ В РУЛОННЫЙ ЛАМИНАТОР



1. Установите комнатную температуру при помощи кнопки холодного ламинирования.

2. Обрежьте край ленты острым лезвием, установленным в устройстве.

3. Нажмите вниз регулировочный рычаг.

4. Нажмите переключатель «реверс», и пленка будет удалена из устройства.

5. Нажмите «stop», как только валик подачи пленки отойдет от нагревающего валика.

6. Снимите защитную крышку.

7. Выдвиньте площадку подачи документа.

8. Опустите вниз направляющий валик.

9. Отодвиньте нижний валик пленки, продвинув его влево, пока не покажется втулка с шестью зубцами. Освободите стопорный винт, удерживающий слева катушку с пленкой, и удалите кольцо с рулона пленки. Затем частично вытолкните вал из рулона, потом вставьте до щелчка левый край направляющей. Нажимайте все время на вал и проверните его на 180 градусов. Используйте вал для выбивки оставшегося каркаса рулона.

10. Протащите одну направляющую на правый край нового рулона пленки. Убедившись, что пленка прошла через верхний и нижний валики, передвиньте валик пленки вправо. Переместите вторую направляющую в левое положение, затем установите на место стопорный винт и затяните его.

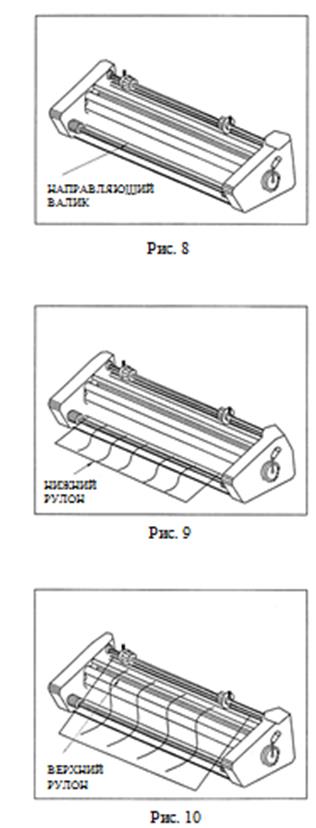

11. Разверните примерно 51 см пленки, вставьте между направляющими и уложите на подающую площадку (Рис. 9).

12. Отодвиньте поддерживающий валик пленки и повторите пункты 9 и 10. Убедитесь, что пленка правильно проходит через валики, и после этого верните на место поддерживающий валик.

13. Протащите примерно 51 см пленки через верхнюю и нижнюю направляющие и убедитесь, что пленка проходит через нагревательные валики (Рис. 10).




Монтаж:

Заправка для холодного ламинирования:

1. Используйте крафт-бумагу для одностороннего ламинирования. Когда ламинируемые документы уже ширины пленки, нельзя подавать их без перерыва.

2. Полностью заправьте пленку в ламинатор и соедините ее с подложкой.

3. Если возможно, выньте остатки пленки после окончания ламинирования.

Предварительная настройка границ ламинирования.

Вы можете предварительно нанести покрытие на документ, используя повышенное давление на пленку.

1. Заправьте пленку, как показано на рисунке.

2. Если границы документа такой же ширины, как пленка, или вы можете подавать документы непрерывно, то не требуется специальных мер. В противном случае, крафт-бумагу нужно положить на лоток поддержки пленки для защиты нагревающих валиков.

3. Отрегулируйте давление валиков рычагом без нагрева.

4. Заправьте кромку пленки в валики, выключите двигатель до их очистки — другой край пленки должен располагаться напротив кромки; затем нажмите кнопку RUN. Для продолжения ламинирования одного документа за другим поддерживайте постоянное давление на пленку для предотвращения образования складок. Если используется крафт-бумага нет необходимости беспокоиться о направляющих и появлении складок.

Сборка и поверхностное ламинирование (Рис.12). Этот процесс требует поверхностной ламинирующей пленки, предварительной настройки направляющих и крафт-бумаги

1. Отверните подложку на один дюйм и подайте ее для склейки.

2. Отрегулируйте давление валиков соответствующим положением рычага.

3. Расположите переднюю кромку на площадке подачи документов и нажмите RUN.

4. По возможности направляйте бумагу в валики ровно.

5. Когда кромка покажется на выходе устройства, нажмите STOP, отрежьте страницу и подрежьте кромку.





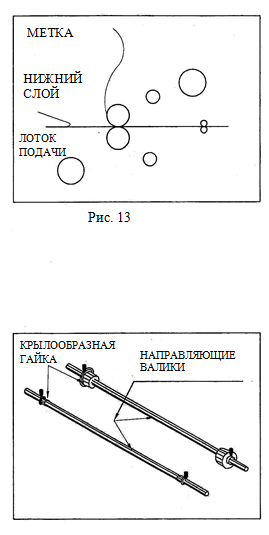

Только сборка:

Требуется часть листа для холодной сборки.

Регулировка натяжения:

Натяжение пленки зависит от плотности намотки на фабрике, и регулировка натяжения не требуется при толщине пленки от 1,5 до 3 тысячных дюйма. Если толщина составляет от 5 до 10 тысячных дюйма, требуется большее натяжение, которое изменяется при уменьшении диаметра ролика ленты. Поэтому, при необходимости, проверяйте натяжение пленки.

Примечания о скорости ламинирования и температуре:



Не ламинируйте грубые шероховатые поверхности, такие как обложки, так как в этом случае на поверхности будут образовываться складки.

Не останавливайте рулонный ламинатор до окончания ламинирования образца. Даже краткая остановка приводит к порче поверхности. Хорошее качество ламинирования зависит от выбранной температуры, натяжения пленки и времени обжатия, т.е. от скорости протяжки рулона. Когда эти параметры подобраны соответствующим образом, ламинатор будет работать автоматически.

Как правило, для более толстых изделий и пленки требуется более низкая скорость, поскольку требуется более интенсивный прогрев в нагревательных валиках.

Индикатор постоянной температуры светится, если скорость слишком высока для обрабатываемого материала. Он светится также при слишком малой скорости, или при нажатии кнопки «stop».

Работа ламинатора более тридцати минут требует установки более низкой скорости. Это рекомендуется в любых случаях длительной работы. Нельзя ламинировать без перенастройки образцы различной толщины. Когда вы убедились, что ламинатор настроен правильно, пропустите пробный образец из такого же или похожего материала. Данное руководство дает только общие указания, и в каждом отдельном случае могут применяться разные настройки скорости и температуры, которые зависят от применяемых материалов.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУЛОННОГО ЛАМИНАТОРА



Модель

FM-360

FM-650

FM-1150

Питание

110/220В, 50/60 Гц

Макс.ширина ламинирования, мм

316

635

1010

Время разогрева, мин

5

8

10

Макс.толщина ламинирования, мм

4,6

Скорость, м/мин

0,5 – 1,5

Мощность, Вт

1000

1500

2000

Вес, кг

35

60

115
