Инструкция на оборудование Станок для скругления корешка обложки ZYSK-400

СТАНОК ДЛЯ КРУГЛЕНИЯ КОРЕШКА ОБЛОЖКИ ZYSK-400

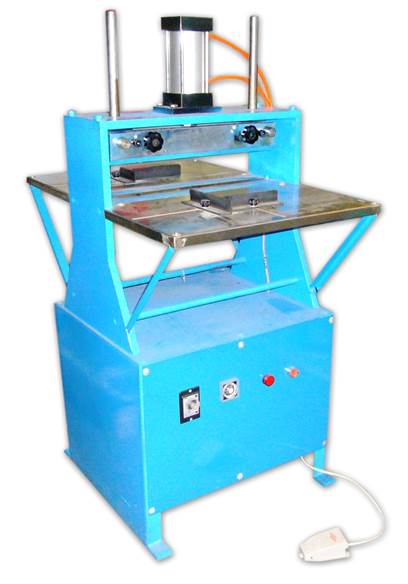

Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ



ОПИСАНИЕ. 3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.. 3

ОСНОВНЫЕ ЧАСТИ.. 3

ПОДГОТОВКА К РАБОТЕ. 4

ПОРЯДОК РАБОТЫ.. 4

ОБСЛУЖИВАНИЕ И УХОД.. 4



ОПИСАНИЕ СТАНКА ДЛЯ КРУГЛЕНИЯ КОРЕШКА ОБЛОЖКИ

Станок для скругления корешка обложки ZYSK-400 предназначен для кругления корешка переплетной крышки. Давление для обжима создается при помощи пневмоцилиндра, а формирующий башмак имеет функцию нагрева. Форма и размер башмака подбираются в соответствии с толщиной корешка и размерами переплетной крышки. Для получения наилучшего результата, давление прижима, температура нагрева формирующего башмака и время обжима регулируются в широких пределах.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ КРУГЛЕНИЯ КОРЕШКА ОБЛОЖКИ

Модель

ZYSK-400

Максимальный размер переплетной крышки, мм

420х350

Максимальная толщина переплетной крышки, мм

не ограничена

Производительность, шт/мин

20

Питание

220В/50Гц

Мощность нагревательного элемента, Вт

500

Габариты, мм

590х610х1410

Вес, кг

150

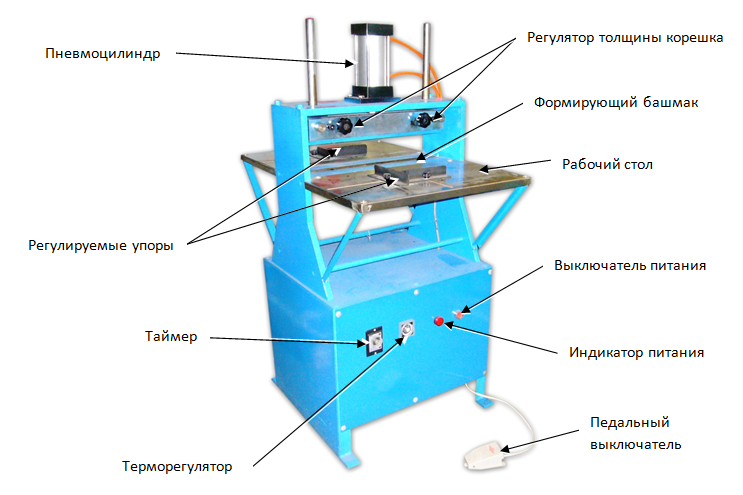

ОСНОВНЫЕ ЧАСТИ СТАНКА ДЛЯ КРУГЛЕНИЯ КОРЕШКА ОБЛОЖКИ

ПОДГОТОВКА К РАБОТЕ СТАНКА ДЛЯ КРУГЛЕНИЯ КОРЕШКА ОБЛОЖКИ

1.     Установите станок для скругления корешка обложки на твердую устойчивую поверхность.

2.     Подключите станок для скругления корешка обложки к источнику питания 220В/50Гц.

3.     Подключите педальный выключатель к соответствующему разъему на корпусе станка для скругления корешка обложки.

4.     Подключите пневматическую систему станка для скругления корешка обложки к компрессору при помощи воздушного шланга и установите необходимое давление.

ПОРЯДОК РАБОТЫ СТАНКА ДЛЯ КРУГЛЕНИЯ КОРЕШКА ОБЛОЖКИ

1.     Установите в центре рабочего стола формирующий башмак  соответствующего размера.

2.     При помощи регуляторов толщины корешка установите необходимое расстояние между верхними обжимными пластинами.

3.     Ослабьте фиксаторы и установите регулируемые упоры  в соответствии с размерами переплетной крышки, после чего затяните фиксаторы.

4.     Включите питание.

5.     Установите необходимую температуру нагрева формирующего башмака и время обжима.

6.     После достижения заданной температуры, поместите переплетную крышку между упорами и нажмите педальный выключатель. Прижимные пластины опустятся, произойдет обжим корешка и по истечении заданного времени пластины поднимутся в исходное положение.

7.     По окончании работы, выключите питание.

ОБСЛУЖИВАНИЕ И УХОД СТАНКА ДЛЯ КРУГЛЕНИЯ КОРЕШКА ОБЛОЖКИ

1.     Содержите станок для скругления корешка обложки в чистоте, периодически очищайте его от пыли и грязи.

2.     Следите за целостностью воздушных шлангов и герметичностью соединений пневмооборудования.

3.     Регулярно смазывайте движущиеся части станка для скругления корешка обложки.
