КОПИРОВАЛЬНЫЕ РАМЫ

SBYA-1000/1150/1350

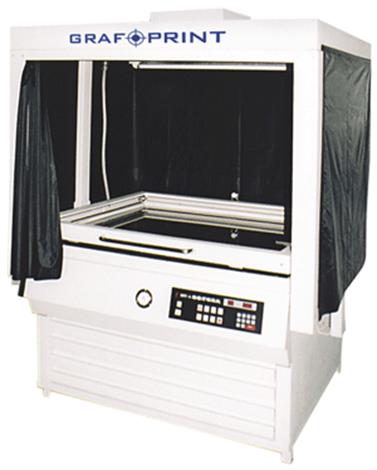

Описание: 7_photo.gif

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ



СОДЕРЖАНИЕ



1.      Назначение и особенности............................................................... 3

2.      Основные технические данные......................................................... 3

3.      Панель управления........................................................................... 4

4.      Алгоритм работы............................................................................. 5

5.      Порядок работы............................................................................... 5

6.      Рекомендации.................................................................................... 6

7.      Устранение неисправностей............................................................. 6

8.      Электрическая схема........................................................................ 8

1. Назначение и особенности копировальной рамы

·        Копировальная рама в основном предназначена для экспонирования офсетных печатных форм, но может быть также использована для изготовления печатных форм другого вида.

·        В качестве источника излучения  используется иодно-галлиевая лампа ультрафиолетового диапазона, свет которой обладает высокой проникающей способностью и не только позволяет обрабатывать пластины из различных материалов с высокой скоростью, но и обеспечивает отличное качество и однородность получаемых структур.

·        Управление машиной полностью автоматизировано. Программа обеспечивает выполнение выдержки и компенсации материалов и автоматически задает режим двухступенчатого вакуума.

·        Вакуум обеспечивается системой отрицательного давления, которая надежна в работе и обладает малыми пульсациями.



2. Основные технические данные копировальной рамы

Модель

Параметр

SBYA-1350

SBYA-1150

SBYA-1000

Макс. размер печатной формы, мм

1350 ´ 1100

1150 ´ 950

1000 ´ 850

Скорость вакуумирования, л/с

2

1

Уровень вакуума, МПа

0 - 0,08

Питание

380В/50Гц

Мощность источника света, кВт

3

2

Равномерности освещения

³ 85%

Габаритные размеры, мм

2700 ´ 1800 ´ 1400

2300 ´ 1400 ´ 1300

2300 ´ 1300
´ 1200

Вес, кг

 420 кг

 360 кг

300 кг

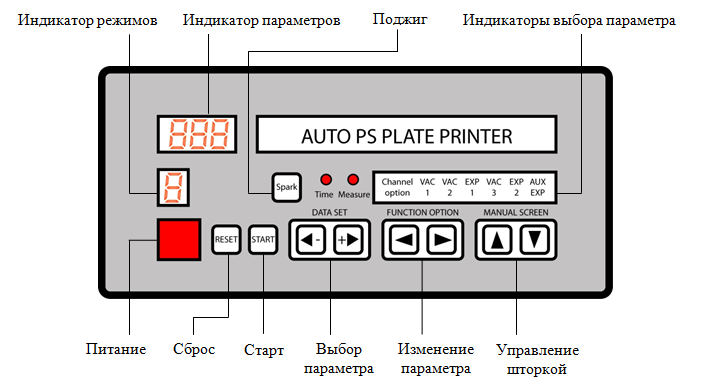

3. Панель управления копировальной рамы



·        При помощи клавиш «◄», «►»выберите необходимый параметр, Текущее значение параметра отображается на индикаторе, для его изменения используйте клавиши «◄- », «+►»

·        Для удобства пользователей в памяти контроллера панели управления сохраняется десять предварительных установок набора параметров (программ), которые могут быть вызваны клавишами «◄- », «+►», когда индикатор выбора установлен в положение «CHANNEL OPTION». Номер программы отображается на нижнем индикаторе.

·        Параметры экспозиции устанавливаются в зависимости от выбранного метода работы: время или измерение. Выбор метода осуществляется клавишей «◄»  блока выбора параметров (нажать, когда индикатор выбора находится в положении «CHANNEL OPTION»). Значения параметров отображаются на верхнем индикаторе и могут быть изменены при помощи клавиш «◄- », «+►».

·        Клавиша «Сброс» используется для приведения электрической системы в исходное состояние.

·        Клавиша «Поджиг» используется для поджига лампы.

·        Клавиша «Управление шторкой» позволяет вручную выдвигать и задвигать рассеивающую шторку.

·        Клавиша «Старт» запускает копирования, повторное ее нажатие временно приостанавливает/возобновляет процесс.

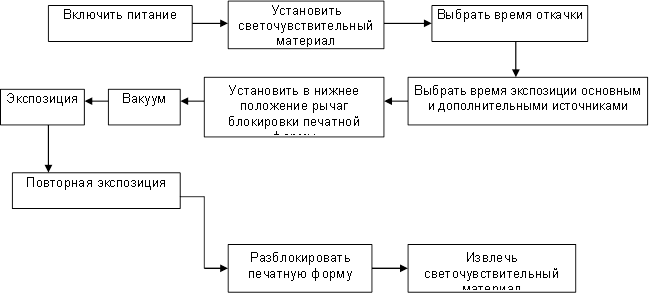

4. Алгоритм работы копировальной рамы






























5. Порядок работы копировальной рамы

1.     Повернуть выключатель питания, должны включиться вентилятор системы охлаждения, электромагнитный клапан и жидкокристаллический дисплей.

2.     Отвести блокирующий рычаг, открыть стеклянную крышку рамы, выбрать режим печати или копирования, подготовиться к копированию.

3.     При помощи панели управления выбрать рабочий режим.

4.     Установить светочувствительный материал.

5.     Опустить и нажать на стеклянную крышку рамы – в результате запустится вакуумный насос, одновременно со счетчиком таймера вакуумной откачки. Вакуум первой степени задается встроенной программой и не требует настройки. По завершении периода первой откачки, спустя 1-2 сек. автоматически включается 2-й режим откачки. Затем включается источник света и выходит на уровень полной мощности свечения. Таймер экспозиции включается автоматически. По завершении заданного периода экспозиции источник света автоматически закрываются рассеивающей шторкой, и если значение времени дополнительной экспозиции больше 0 запускается цикл дополнительной экспозиции. После этого автоматически открывается впуск воздуха в камеру, а питание источников света падает до уровня половины требуемой мощности.

6.     Извлечь печатную форму и подготовиться к следующей экспозиции.

7.     В случае если не требуется вводить изменения в программу, следует только установить на место светочувствительный материал и повернуть блокировочную рукоятку. Сохранение и выполнение программы производится автоматически. При необходимости введения изменений следует вернуться к п.3.

8.     Если лампа была выключена, то перед следующим включением необходимо дать ей остыть в течение приблизительно 3-5 минут.

9.     После завершения работы – выключить питание.



6. Рекомендации копировальной рамы

·        Копировальная рама должна быть надежно заземлена.

·        Вакуумный насос требует технического обслуживания на регулярной основе. Следует периодически смазывать насос и вентилятор.

·        Категорически запрещается трогать высокотемпературные зоны осветительных ламп руками.

·        С панелью микропроцессорного контроллера следует обращаться бережно. Категорически запрещается касаться экрана острыми предметами.

·        Ремонт или наладка микропроцессорного контроллера должны осуществляться квалифицированным персоналом.



7. Устранение неисправностей копировальной рамы

При включении питания не работает вентилятор.

·        Проверить наличие и исправность предохранителя на основной плате.

·        Проверить напряжение сети

·        Проверить соединение нулевой фазы.

Не включается вакуумный насос.

·        Проверить соединения кабелей питания вакуумного насоса.

·        Проверить положение выключателя питания вакуумного насоса.

·        Проверить исправность концевого выключателя цепи питания насоса.

Вакуумный насос работает, но не удается достичь необходимого уровня вакуума.

·        Проверить надежность соединений вакуумных трубопроводов

·        Проверить уровень масла в насосе.

·        Проверить исправность электромагнитного клапана.

·        Проверить состояние резинового уплотнителя по краю рамки на наличие повреждений, трещин, отслаивания и т.д.

·        Проверить равномерность давления стеклянной рамки на уплотнитель по всему периметру

При включении экспозиции лампы не включаются

·        Проверить напряжение питания.

·        Проверить степень потемнения в обоих концах баллона лампы (сильное потемнение свидетельствует о старении лампы).

·        Если лампа работала исправно и была выключена недавно, она должна остывать в течение 3 –5 минут, так как является лампой холодного возбуждения. Схема возбуждения разряда в горячем состоянии может не действовать.

·        Проверить показание таймера

·        Проверить состояние стартера (при старении может не генерировать высокочастотные импульсы)

Контроллер не функционирует нормально.

·        Проверить наличие напряжения на вторичных обмотках трансформатора питания основной платы контроллера.

·        Проверить исправность контактов в разъеме подачи сигналов прерывания.

·         Проверить исправность сенсорного выключателя.

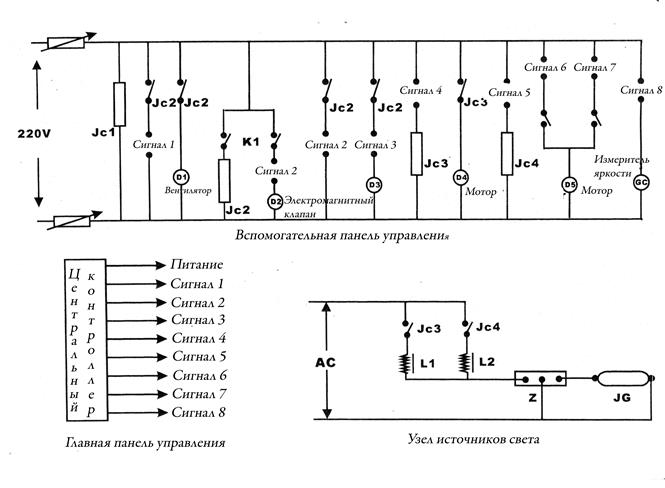

8. Электрическая схема копировальной рамы



Обозначение

Наименование

Модель

RD1, RD2

Предохранитель

RL – 30

JC1 – 3

Промежуточное реле

JZ7 – 44

JC4 – 5

Контактор переменного тока

CJ0 – 10

K1

Концевой выключатель

LX12 – 2

D1

Вентилятор

I2 – 7

D2

Электромагнитный клапан

Модель Q23 ´ D

D3

Вакуумный насос

R2-1, Rs-0.5

D4

Реверсивный двигатель

N0 – 09

L1, L2

Балластные сопротивления

1 кВт

2

Стартер

CF II-2

JG

Иодно-галлиевая лампа

1 ~ 3 кВт
